8.2.1　石灰粉煤灰炉渣的特性

8.2.1.1　压实特性与抗压强度

在石灰粉煤灰中，以炉渣集料替代等质量的粉煤灰，测试石灰粉煤灰炉渣压实参数、无侧限抗压强度结果，如表8-6所示。与粉煤灰相比，炉渣集料的密度高，比表面积小，因而随着炉渣集料替代率的提高，石灰粉煤灰炉渣的最大干密度增加，最佳含水率降低。此外，随着炉渣集料替代率的增加，石灰粉煤灰炉渣试件的无侧限抗压强度降低，尤其是28 d与7d的抗压强度比降低。这个结果说明，炉渣集料的化学活性低于粉煤灰，对石灰粉煤灰炉渣试件的强度尤其是后期强度不利。

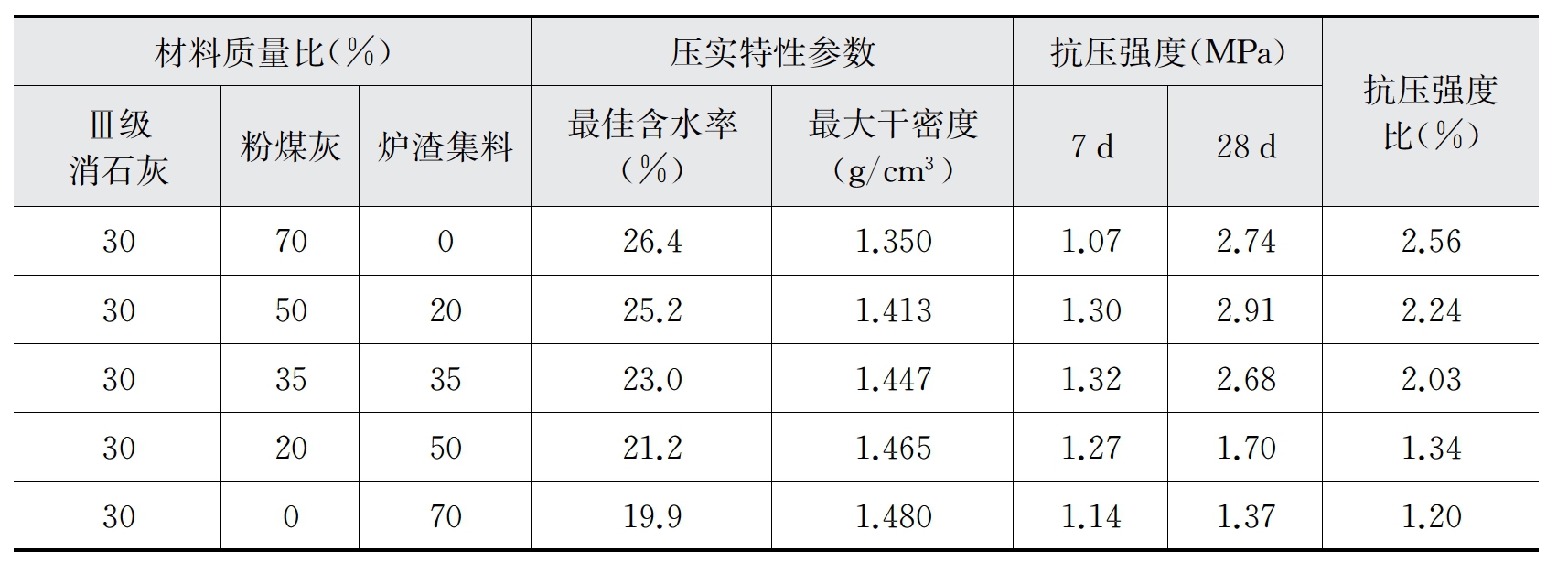

表8-6　石灰粉煤灰炉渣的技术特性

8.2.1.2　干缩湿胀性特性

无论半刚性基层材料干缩还是湿胀变形，均会对路面结构稳定性产生不利的影响。工程实践和室内试验表明，在石灰粉煤灰稳定碎石级配组成一定的条件下，其干缩、湿胀性能主要与石灰粉煤灰的干缩湿胀性能相关。

以炉渣集料替代部分粉煤灰后，也将影响石灰粉煤灰炉渣试件的湿胀干缩性能。以不同配合比配制石灰粉煤灰炉渣，成型试件。先将试件浸水30 d，然后干燥置放60 d。定期测试试件的变形量结果，如图8-12所示。无论是浸水条件还是干燥条件，石灰粉煤灰炉渣试件的变形量均随着龄期的增长而趋于稳定。炉渣集料对粉煤灰的替代率越高，试件的膨胀变形量越小，干缩变形量也越小。

图8-12　石灰粉煤灰炉渣的湿胀干缩变形曲线

可见，石灰粉煤灰炉渣的干缩湿胀程度明显低于石灰粉煤灰，以炉渣集料替代粉煤灰材料后，可以在一定程度上抑制半刚性基层的湿胀干缩，有利于保证基层结构的整体性和稳定性。
