1.SRAM和EPROM

SRAM和EPROM操作真值表如表5.3和表5.4所示。

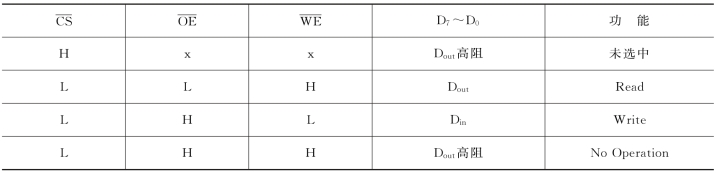

表5.3 SRAM操作真值表

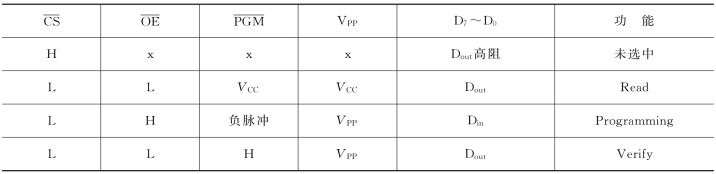

表5.4 EPROM操作真值表

2.接口信号

存储器通过总线与CPU连接,CPU与存储器之间要交换地址信息、数据信息和控制信息。数据线在总线与存储器芯片之间进行双向数据传输,数据线的条数取决于存储器的字长。而地址总线是由总线向存储器传递的单向信号。一般情况下,地址总线的若干高有效位地址线通过地址译码器产生存储器的片选信号,而地址总线的低有效位地址线则直接与存储器芯片相连,用来指明所寻址的存储单元在该芯片内的片内地址。地址线的条数取决于芯片内的存储单元数。各种存储器芯片的控制信号之间的差别相对而言要大一些,不过基本的信号是类似的,一般有存储器片选信号(用于存储器的扩展,对动态存储器而言是行地址选择信号和列地址选择信号)、读信号和写信号(有些存储器这两个信号合二为一,ROM则没有写信号)等,而其他的扩展信号则随存储器类型的不同而不同。例如,对于多字节宽度的存储器,SIZE信号可以指明一次存取的信息的字节数,如字节、字或者双字等。有些存储器芯片还有联络握手信号。

存储器的接口信号如图5.2所示。

图5.2 存储器一般接口信号
