四、比热容与熔化潜热
球墨铸铁的比热容与普通灰铸铁大体相同 （见图14-8），常温下为500～700J/（kg·K），一般取540J/ （kg·K）。温度升高，则比热容增大。另外，含碳量增加使比热容增大，图14-8中的化学成分及组织见表14-14。表14-15示出液态球墨铸铁的比热容与温度的关系。

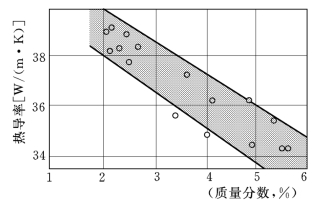

图14-6 Si和Ni对铁素体球墨铸铁热导率的影响

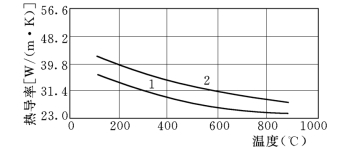

图14-7 温度和含碳量对球墨铸铁热导率的影响
1—w（C）=2．52%；2—w（C）=4．12%

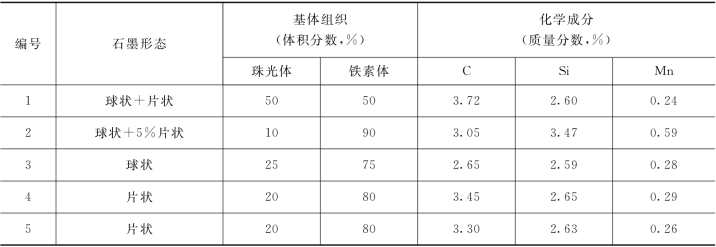

表14-14 图14-8中的铸铁成分和组织

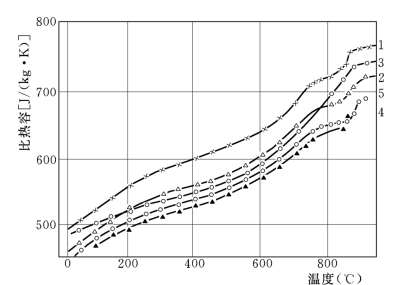

图14-8 球墨铸铁与灰铸铁比热容与温度的关系
表14-15 液态球墨铸铁的比热容
球墨铸铁的熔化潜热与普通灰铸铁的相当，一般是210～230J/g。
