五、电阻率

球墨铸铁的电阻率低于灰铸铁，高于可锻铸铁。C、Si均增加电阻率，Al、Mn、Ni分别在0．5%～1．0%范围时，对电阻率影响不大，但是，当Al、Mn分别超过1%或者当镍超过3%时，均会使电阻率增大。图14-9示出温度对球墨铸铁电阻率的影响。图14-9显示，珠光体基体球墨铸铁比铁素体基体球墨铸铁的电阻率要大；并且，它们两者的电阻率均随温度的升高而呈增函数增加。

在常温下，测得的铁素体球墨铸铁的电阻率为55 μΩ·cm；测得的珠光体球墨铸铁的电阻率为59μΩ·cm（见表14-16）。

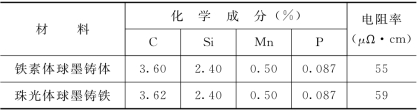

表14-16　不同基体球墨铸铁的电阻率

图14-9　温度对球墨铸铁电阻率的影响

1—铁素体球墨铸铁；2—珠光体球墨铸铁
