六、磁性

六、磁性

球墨铸铁的磁性列于表14-17中。图14-10和表14-18中列举的是5种铁素体球墨铸铁和2种珠光体球墨铸铁的磁化曲线、化学成分和磁滞损失。从图14-10和表14-18中可见，与珠光体球墨铸铁相比，铁素体球墨铸铁的磁导率和磁感应强度较大，矫顽力和磁滞损失较小。

表14-17　球墨铸铁的磁性

① 成分：w（C）=3．6%，w（Si）=2．5%，w（Mn）=0．6%，w（P）=0．08%，w（S）=0．009%。

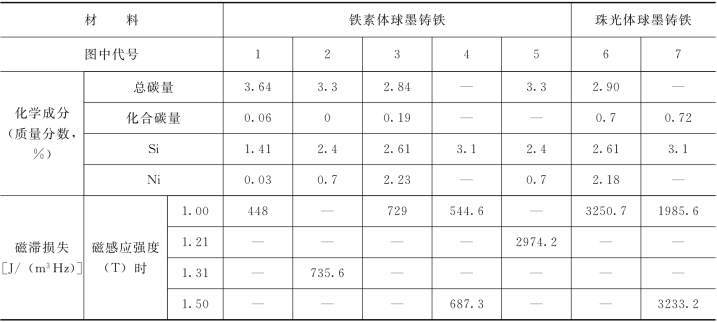

表14-18　图14-10的球墨铸铁成分和磁滞损失

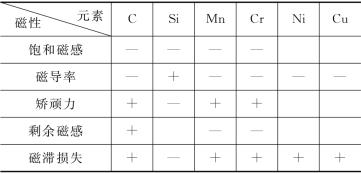

表14-19　某些元素对球墨铸铁磁性的影响

注 “+”为增加，“-”为减少。

表14-19示出一些元素对球墨铸铁磁性的影响。其中，硅增加球墨铸铁的磁导率，却减少矫顽力和磁滞损失。碳与硅却相反。Mn、Cr、Ni、Cu均减少磁导率并增大磁滞损失。

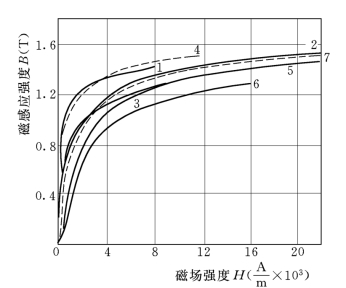

图14-10　铁素体球墨铸铁与珠光体球墨铸铁磁化曲线的比较

1～5—铁素体球墨铸铁；6、7—珠光体球墨铸铁
