相关知识
一、转向灯及危险警报灯
1.转向灯及危险警报灯的定义

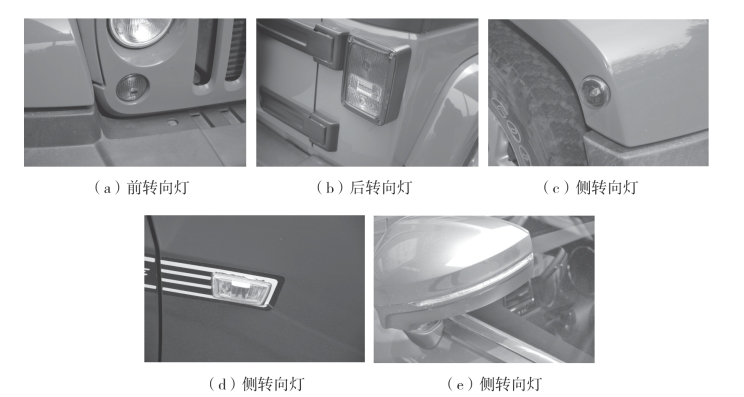

转向灯是表示汽车动态信息的最主要装置之一，安装在车身前方、后方、侧面，在汽车转弯时开启，它为行车安全提供了保障，如图3-1所示。危险警报灯，俗称双闪灯或双跳灯，是一种提醒其他车辆与行人注意本车发生了特殊情况的信号灯。
2.转向灯及危险警报灯的分类

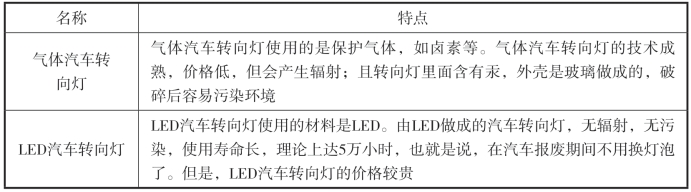

（1）按材料分类（见表3-1）
表3-1 按材料分类
图3-1

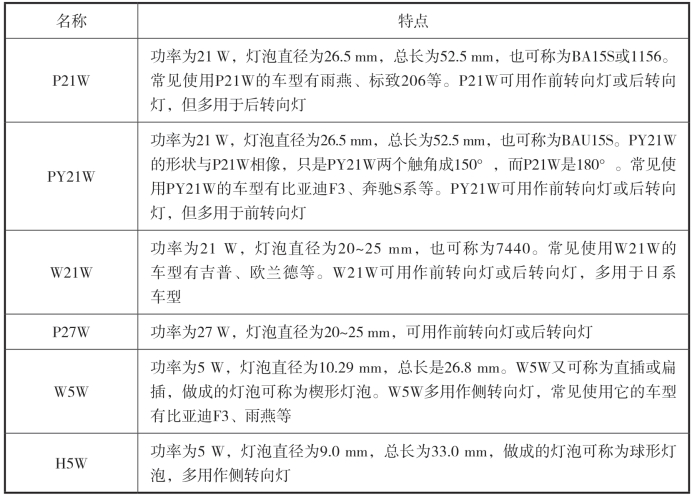

（2）按底座分类（见表3-2）
表3-2 按底座分类

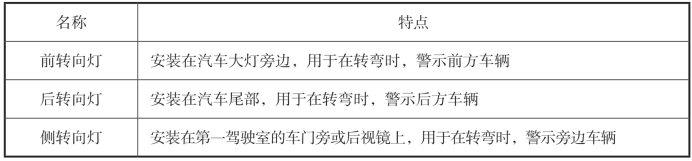

（3）按位置分类（见表3-3）
表3-3 按位置分类
3.转向灯及危险报警灯的工作原理
转向灯的开关通常与危险报警灯的开关并联，共用闪光器输出信号端。同时，危险报警灯的开关输出端分别与转向灯的开关左右输出端并联。当驾驶员将转向灯的开关向下拨动时，左转向灯闪烁；当驾驶员将转向灯的开关向上拨动时，右转向灯闪烁；当打开危险报警灯开关时，左右转向灯同时闪烁。危险报警灯通常不受点火开关控制。
二、闪光继电器
1.闪光继电器的功用
闪光继电器也称闪光器，其作用是产生断续电流，供给转向信号灯，使转向信号灯发出一明一暗的信号灯光，指示车辆运行的方向。闪光器，由低电压开关电路、高电压开关电路、脉冲发生电路、二极放大双管输出电路和两组灯光指示电路组成。将开关电路装在闪光器盒体内，通过它的控制能准确地指明汽车行驶方向，具备自动保护功能，在电路发生短路故障时能自动停止闪光器和灯泡工作。
2.分类
闪光继电器一般分为电容式闪光器、翼片式闪光器和电子式闪光器三种。
（1）电容式闪光器
电容式闪光器由一个继电器和一个电容器组成。其中，在继电器的铁芯上绕有串联线圈和并联线圈，电容器则采用大容量的电解电容（约1 500 μF）。
电容式闪光器的工作原理：利用电容器的充、放电延时特性，使继电器的两个线圈产生的电磁吸力时而相加，时而相减，从而产生周期的开关动作，使转向信号灯闪烁。
（2）翼片式闪光器
翼片式闪光器由翼片、热胀条、动触点、静触点及支架等组成。翼片为弹性钢片，主要靠热胀条绷紧成弓形（热胀条由膨胀系数较大的合金刚带制成）。
翼片式闪光器的工作原理：利用电流的热效应，以热胀条的热胀冷缩为动力，使翼片产生突变动作，从而接通和断开触点，使转向信号灯闪烁。
（3）电子式闪光器
电子式闪光器由一个三极管的开关电路、电容器及继电器组成。
电子式闪光器的工作原理：利用三极管的开关特性和电容器的充、放电延时特性，控制继电器线圈的通、断电，从而接通和断开触点，使转向信号灯闪烁。电子式闪光器由于其工作可靠，使用寿命长，目前在汽车转向灯系统中被广泛使用。电子式闪光器分为有触点和无触点、集成电路和晶体管等多种形式。
