任务　绘制连接盘的斜二等轴测图

任务　绘制连接盘的斜二等轴测图

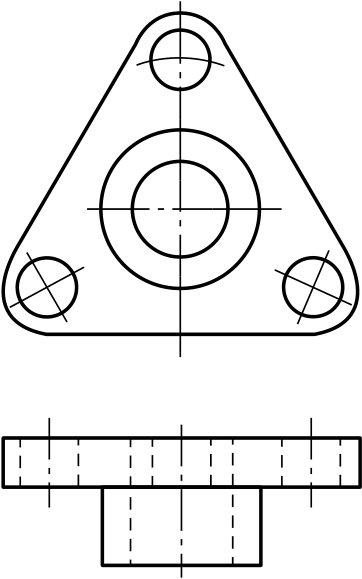

根据如图3-10所示连接盘的视图，绘制其斜二等轴测图。

根据视图可以看出，连接盘在平行于正面（XOZ面）的方向上具有较多的圆或圆弧。如果画正等轴测图，就要画很多椭圆，作图过程烦琐。如果用斜二等轴测图来表达，就会大大简化作图。

一、斜二等轴测图的形成过程

按如图3-11所示，将长方体置于一空间坐标中，将长方体的某一坐标面（如XOZ坐标面）与轴测投影面平行，用斜投影法在轴测投影面上所得的轴测投影，就是长方体的斜二等轴测图，简称斜二测。

由以上可知，斜二等轴测图是物体在斜投影下形成的一种单面投影，它具有平行投影的特性。因此，绘图方法与绘制正等轴测图的方法基本相同，其区别在于它们各自的轴间角和轴向变形系数不同。

二、斜二等轴测图的参数

1.轴间角

斜二等轴测图的轴间角分别是∠X1O1Y1=∠Y1O1Z1=135°（即O1Y1轴与水平方向成45°），∠X1O1Z1=90°，如图3-12所示。

2.轴向变形系数

在斜二等轴测图中，空间XOZ面与轴测投影面平行。因此，物体上凡是平行于XOZ坐标面（即正投影面）的表面，其轴测投影反映实形。由此得出，斜二轴测图在O1X1和O1Z1轴上的轴向变形系数为1。在O1Y1轴上的轴向变形系数q取0.5，如图3-12所示。

任务实施

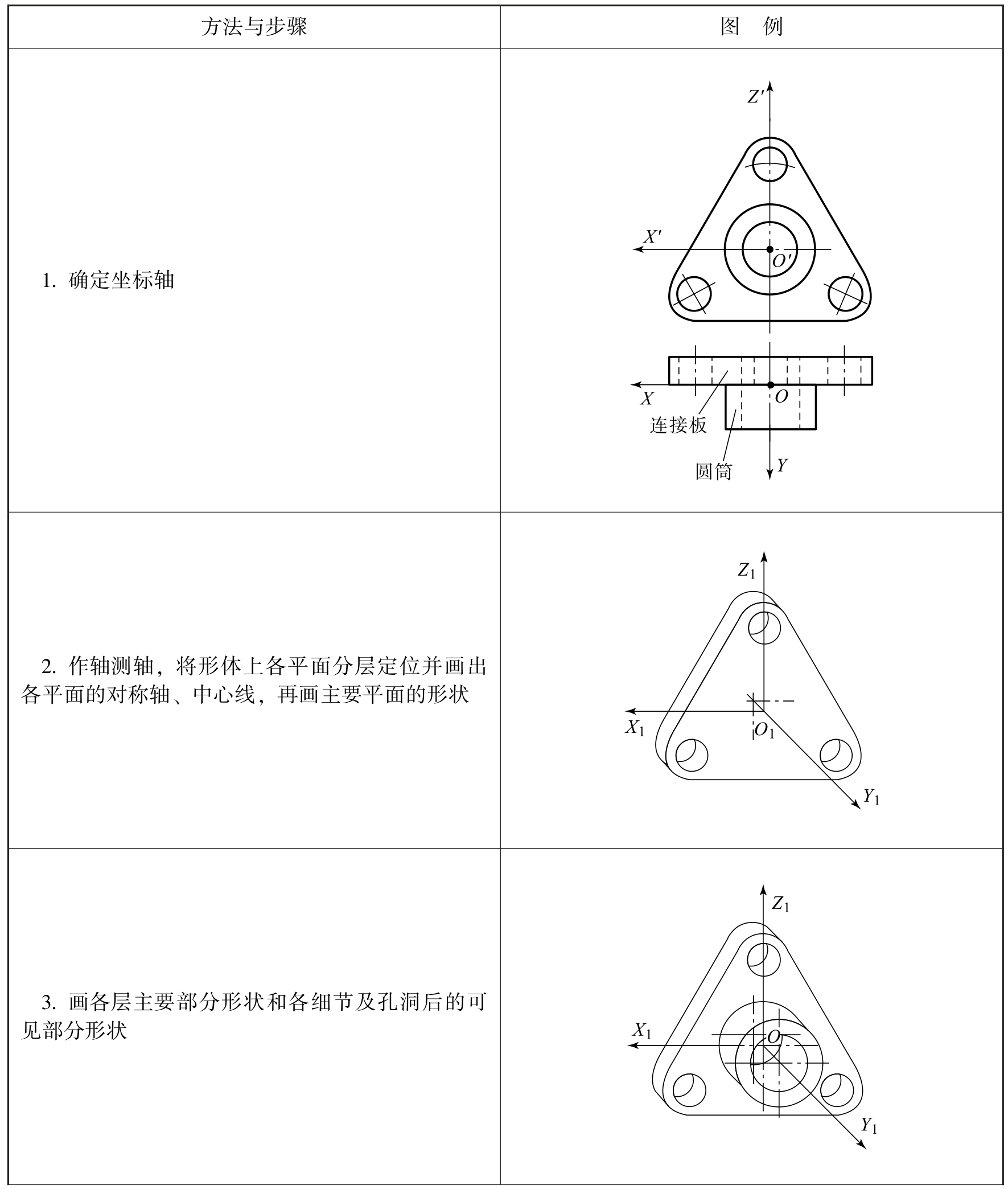

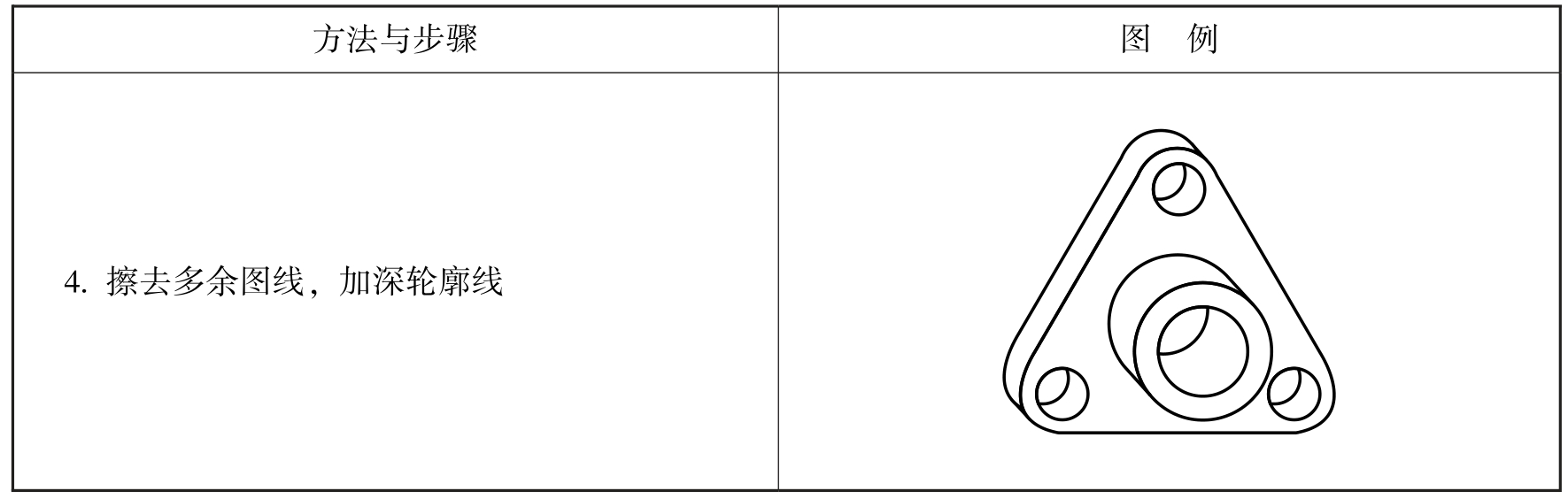

绘制连接盘斜二轴测图的绘图方法与步骤见表3-6。

根据空心六棱柱视图，如图3-13所示，绘制其斜二等轴测图。
