任务2　绘制轴承座组合体的三视图

绘制组合体的三视图时，应采用形体分析法把组合体分解为几个基本几何体，然后按它们的组合关系和相对位置逐步画出三视图。

下面以图4-9所示轴承座为例，说明绘制叠加式组合体三视图的方法和步骤。

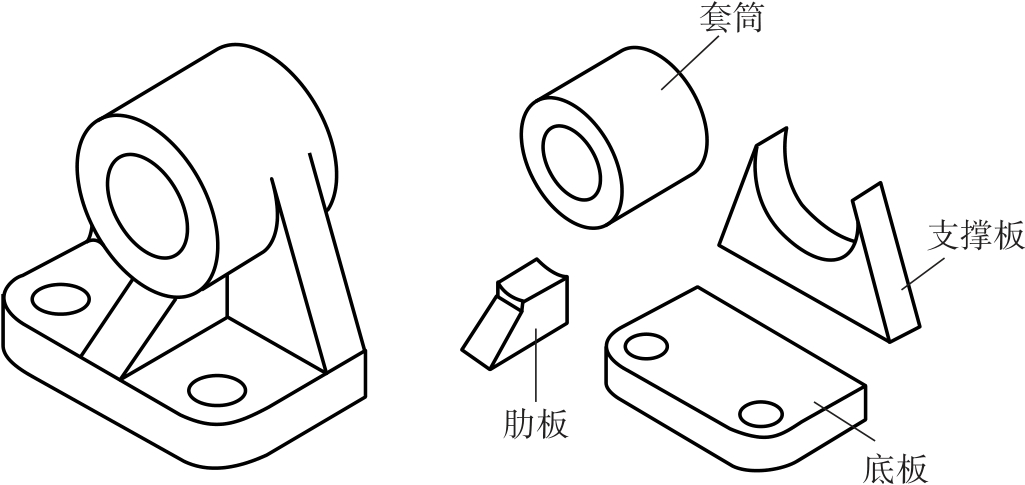

图4-9　轴承座的形体分析

轴承座是用来支撑轴承的，是由不同基本体叠加和切割而成的。

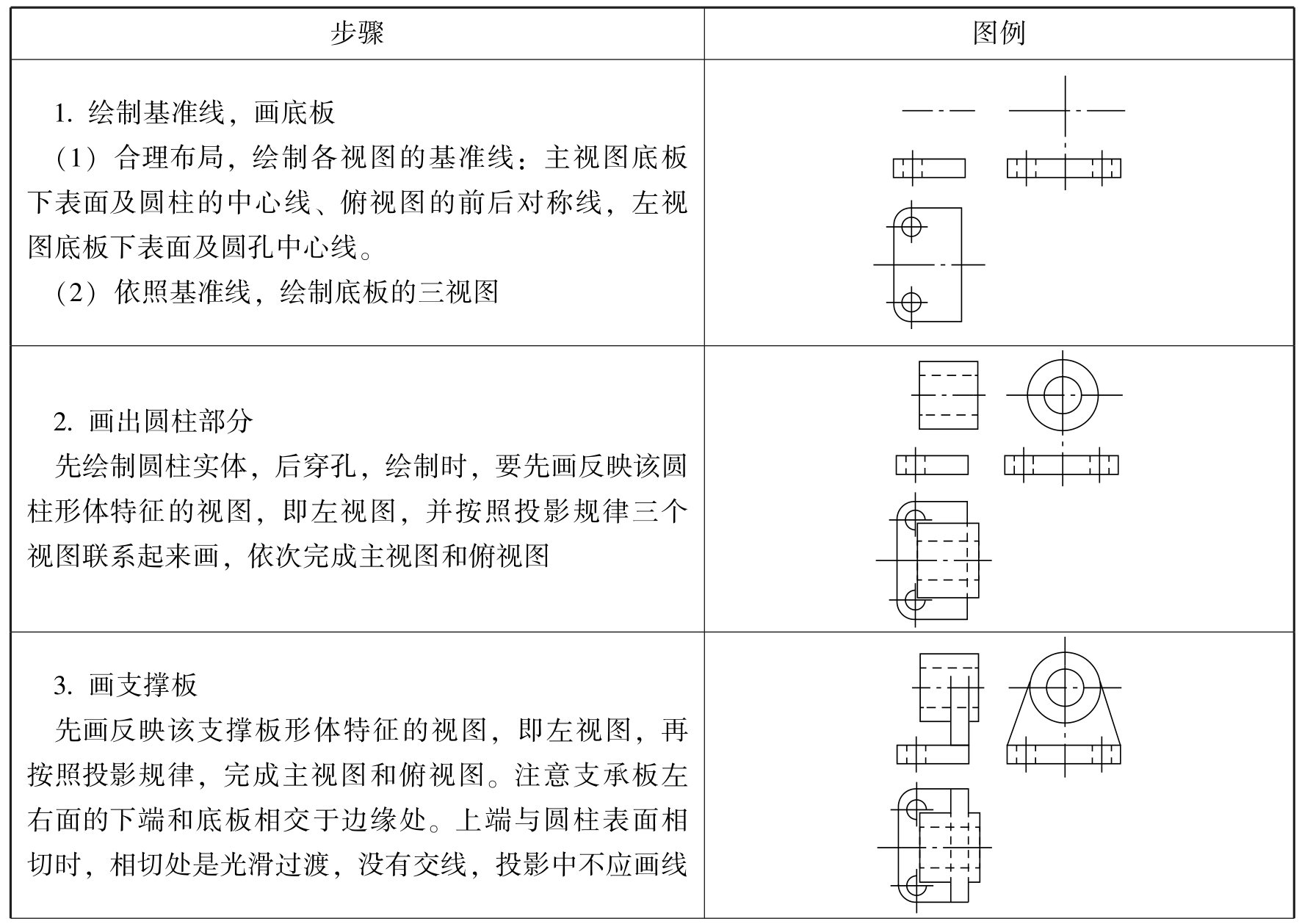

绘图时应把轴承座分解成若干个基本几何体（这些基本几何体可以是完整的，也可以是不完整的），分别分析各基本几何体的形状、相对位置、组合形式及表面连接关系，再按照各基本体的相对位置，依次逐个画出它们的投影。

绘制时应注意各基本体之间的表面连接关系，综合起来得到整个轴承座的三视图。

一、进行形体分析

轴承座可看作由4个基本形体组成：底板、支撑板、肋板和套筒，支撑板叠放在底板上，它们的后表面平齐；支撑板的上部支在套筒下侧，其两侧面与圆柱面相切，它们的后表面不平齐；肋板居中叠放在底板上，后面与支撑板相交，而肋板的上部支撑在套筒下侧，两侧面与圆柱面相交；套筒底板上有两个圆柱形通孔，其底板前面加工成两个圆角，将底板的侧面和前面光滑地连接到一起。

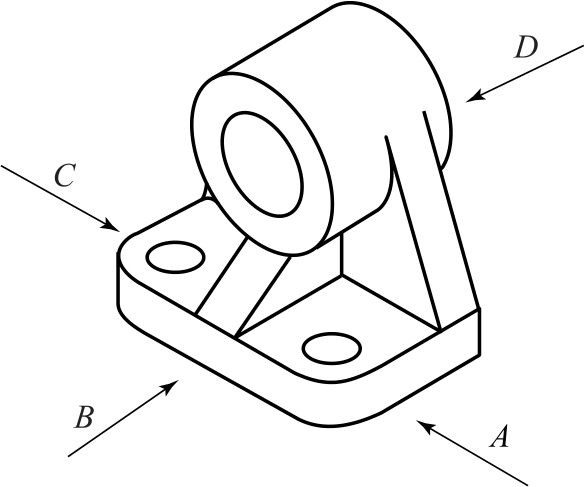

二、选择主视图

主视图是表达组合体的一组视图中最主要的视图，合理选择主视图是准确表达组合体的关键。

选择主视图一般遵循以下原则。

（1）主视图应较多地反映出组合体的结构形状特征及各部分间的相对位置关系，即把反映组合体的各基本几何体和它们之间相对位置关系最多的方向作为主视图的投影方向。

（2）在主视图中尽量较少产生虚线，即在选择组合体的安放位置和投影方向时，要同时考虑其他各视图中，不可见的部分较少，以尽量减少各视图中的虚线。
