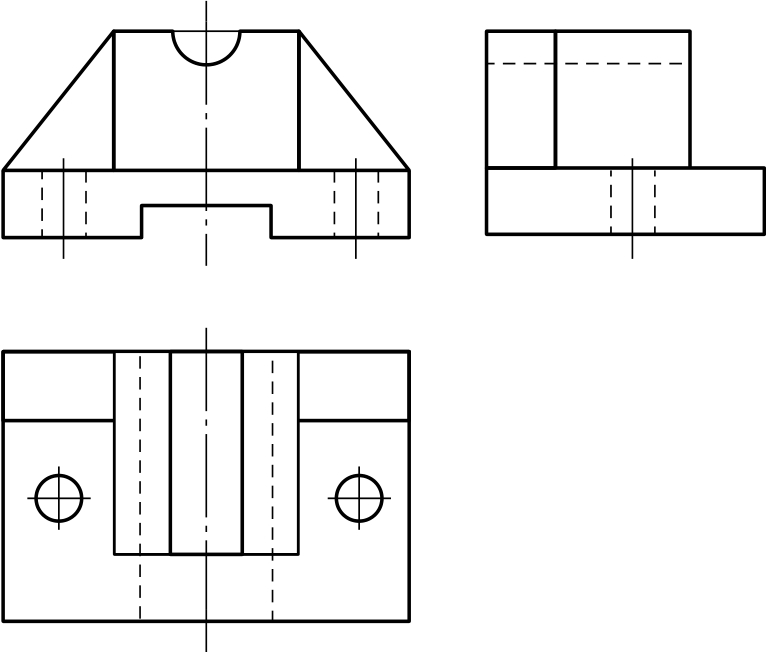

根据图4-1所示轴承座的三视图，想象它的立体形状。

根据三视图，想象立体形状的过程，就是一个读图的过程。读图是画图的逆过程，画三视图是运用正投影法把三维的空间物体表达在二维的平面上，而读图是对二维平面上的三视图的线面、形体加以分析，想象出基本体的形状，再将各个基本体或叠加或切割，最后综合想象组合体的空间形状。

根据三视图的投影规律分析本轴承座的三视图，思考该轴承座由哪几部分结构组成，各部分之间的连接关系是什么。

一、读图的基本知识

组合体的称呼是与基本体相对应的，组合体也是由基本体组合变化而来的，组合体的组合形式可分为叠加型、切割型和综合型三类。

1.叠加型

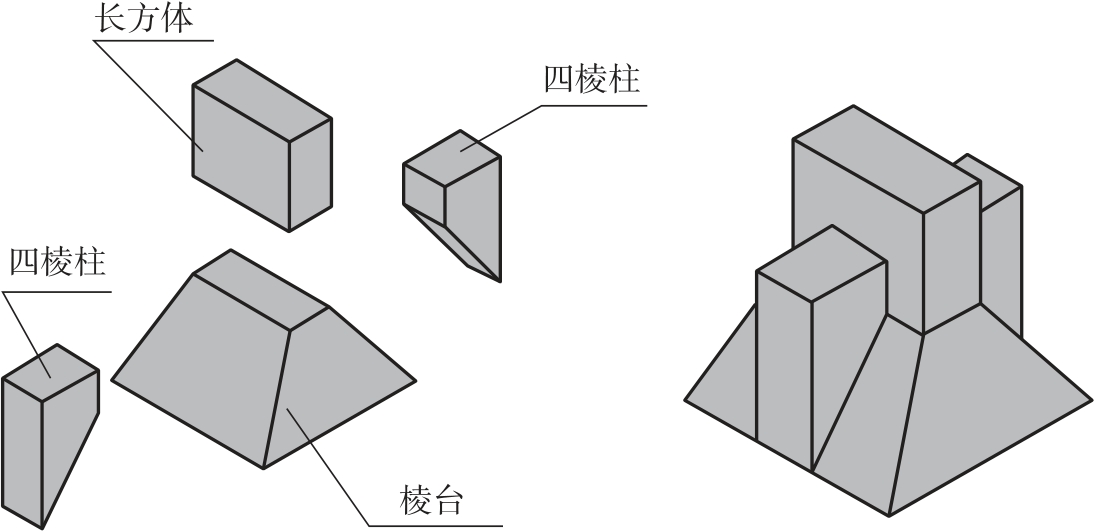

叠加型是指不同基本体间的面贴合在一个平面上而形成组合体，它是构成组合体的基本形式，如图4-2所示，组合体可以看成由棱台、长方体、四棱柱四部分叠加而成的。

2.切割型

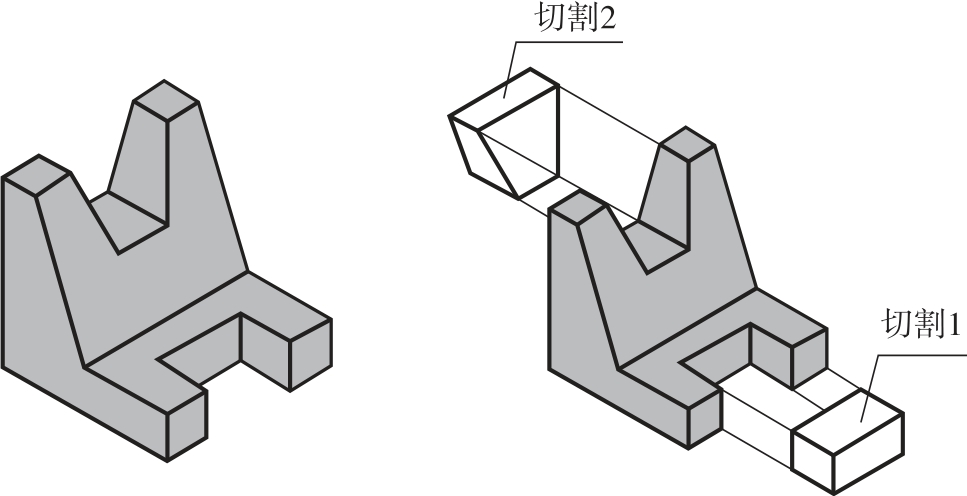

由一个或多个截平面，从较大的基本形体中切割出较小的基本形体，使之变为较复杂的形体，是组合体的另一种组合形式，如图4-3所示，组合体可以看成由简单的几何体切去1、2而成。

3.综合型

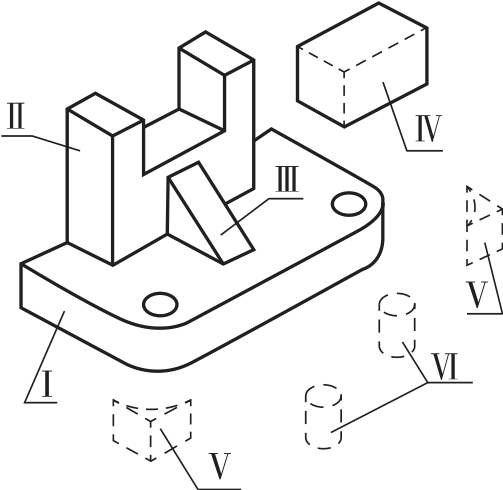

叠加和切割是形成组合体的两种基本形式。在许多情况下，叠加与切割并无严格的界限，往往是同一物体既有叠加又有切割，如图4-4所示，该组合体可以看成是由Ⅰ、Ⅱ、Ⅲ三部分叠加而成之后，又被切去Ⅳ、Ⅴ、Ⅵ块而成的，这种类型的组合体，称为综合型。

二、组合体各形体间的表面连接关系

组合体中的基本体经过叠加、切割或穿孔后，其基本形体的相邻表面都存在一定的连接关系。一般可分为平行、相交和相切等情况。

1.平行

两基本形体的相邻表面或前后平行，或左右平行，或上下平行，这种相邻表面的平行关系又分为平齐和不平齐。

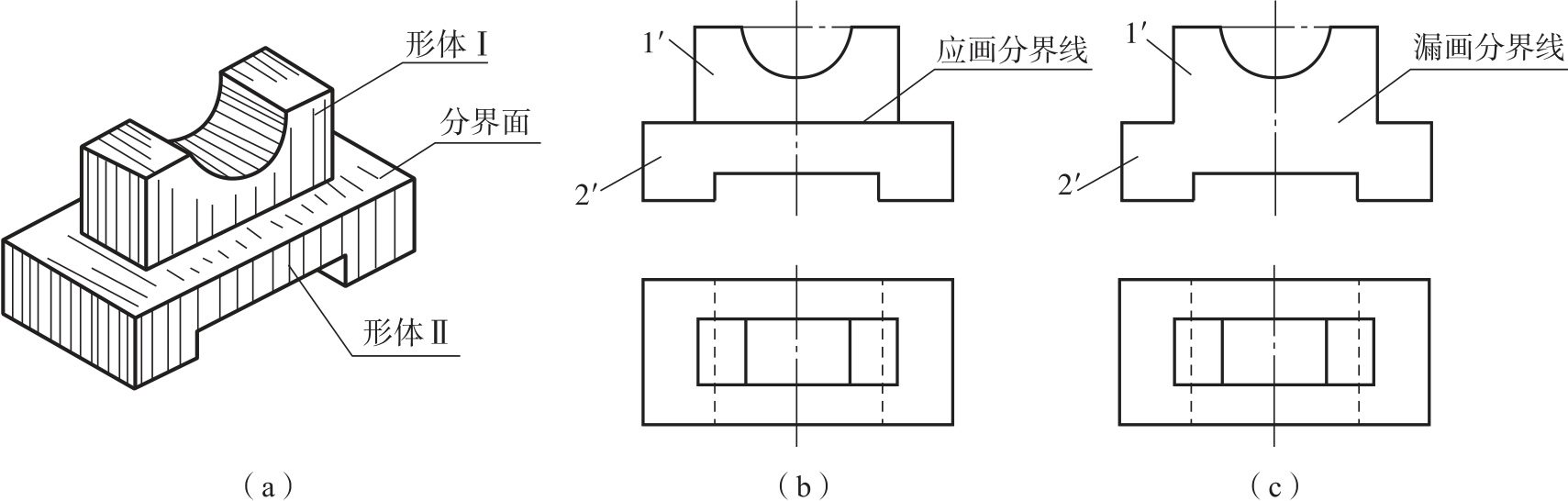

（1）不平齐。如图4-5所示，形体Ⅰ和形体Ⅱ的前表面前后错开不平齐。此时必须画出它们的分界线，两表面间不平齐的连接处应有线隔开。

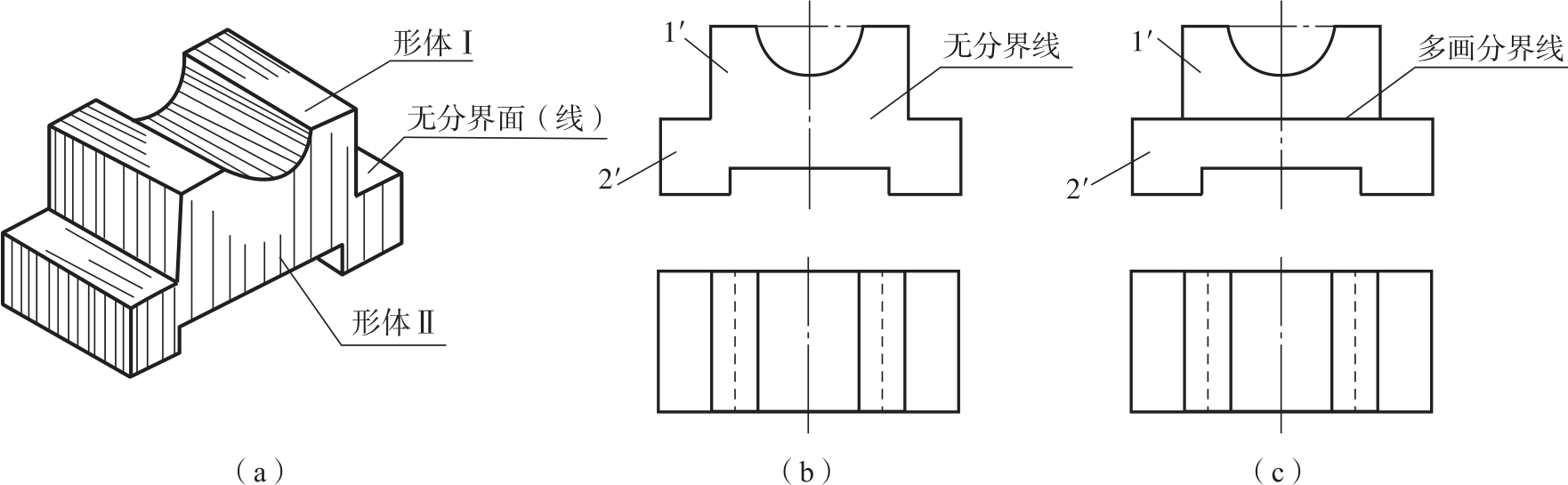

（2）平齐。如图4-6所示，形体Ⅰ和形体Ⅱ的前表面平齐。此时两表面为共面，因而视图上两形体之间无分界线，两表面间平齐的连接处不应有线隔开。

2.相交

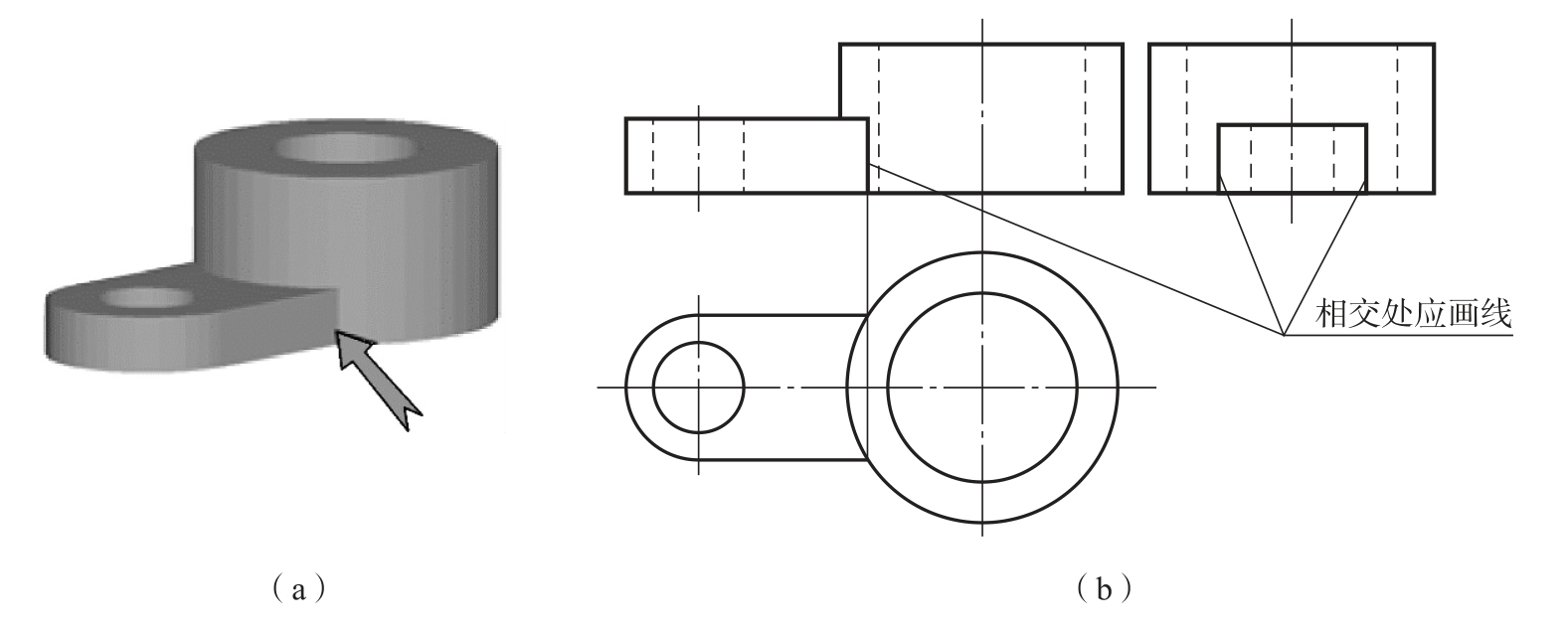

如果两形体的表面彼此相交，则称其为相交关系。相交处有交线，表面交线是它们的表面分界线，图上必须画出它们交线的投影，如图4-7所示。

3.相切

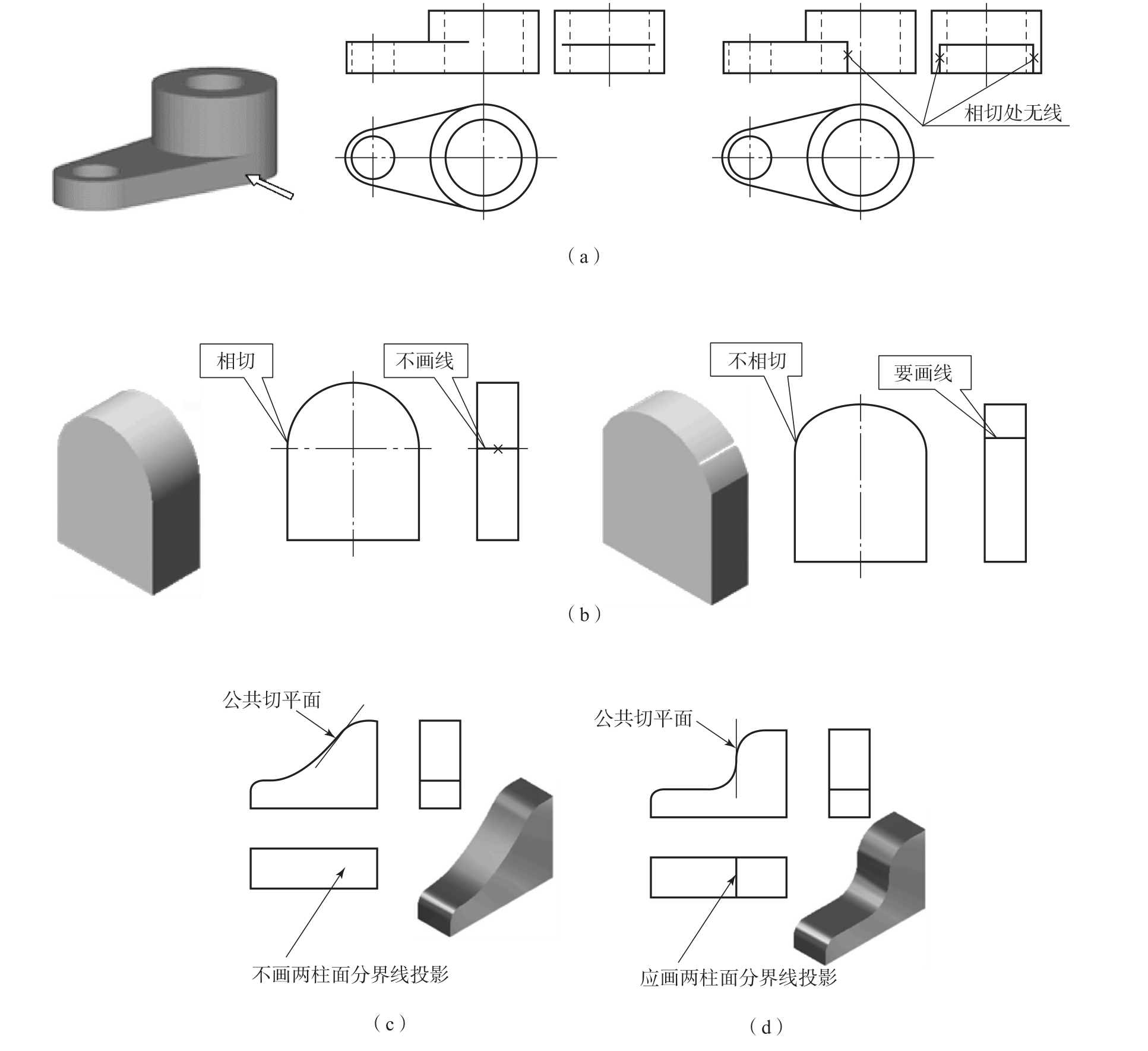

当两基本形体表面相切时，其相切处过渡自然平滑，无分界线，故不应画线，如图4-8所示。

特例：

（1）两个柱面相切时，当公共切平面倾斜或平行于投影面时，不画两个圆柱的分界线，如图4-8（c）所示。

（2）当公共切平面垂直于某投影面时，应画出两个圆柱面的分界线，如图4-8（d）所示。

任务实施

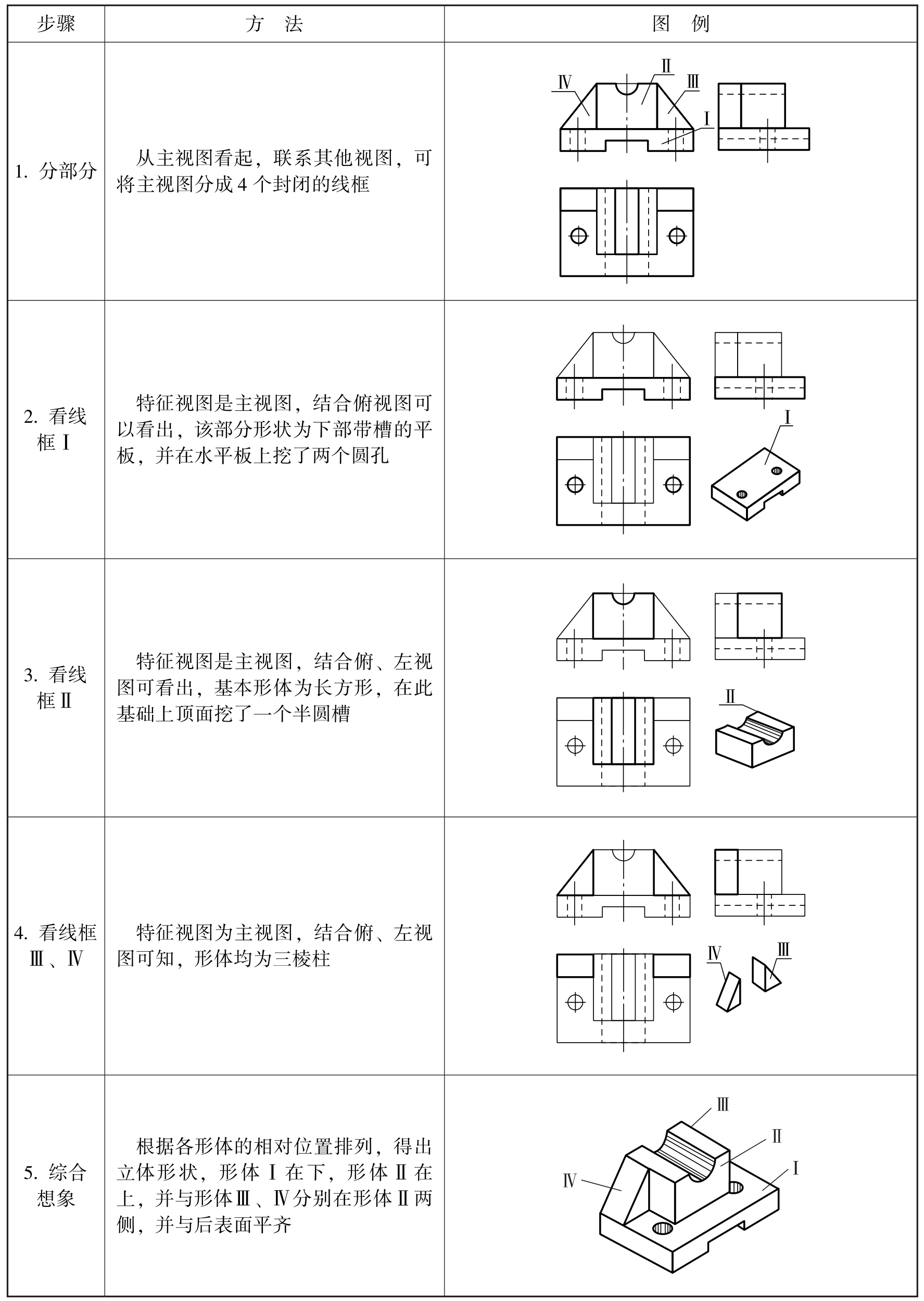

读轴承座三视图的步骤与方法见表4-1。
