任务4 标注组合体的尺寸
如图4-18所示，读懂该组合体的结构形状，并标注其三视图的尺寸（所需尺寸由组合体轴测图量取）。
分析该组合体，由四部分基本体叠加而成，并有切割和几次穿孔，标注尺寸时应考虑到便于加工、装夹和测量的需要。

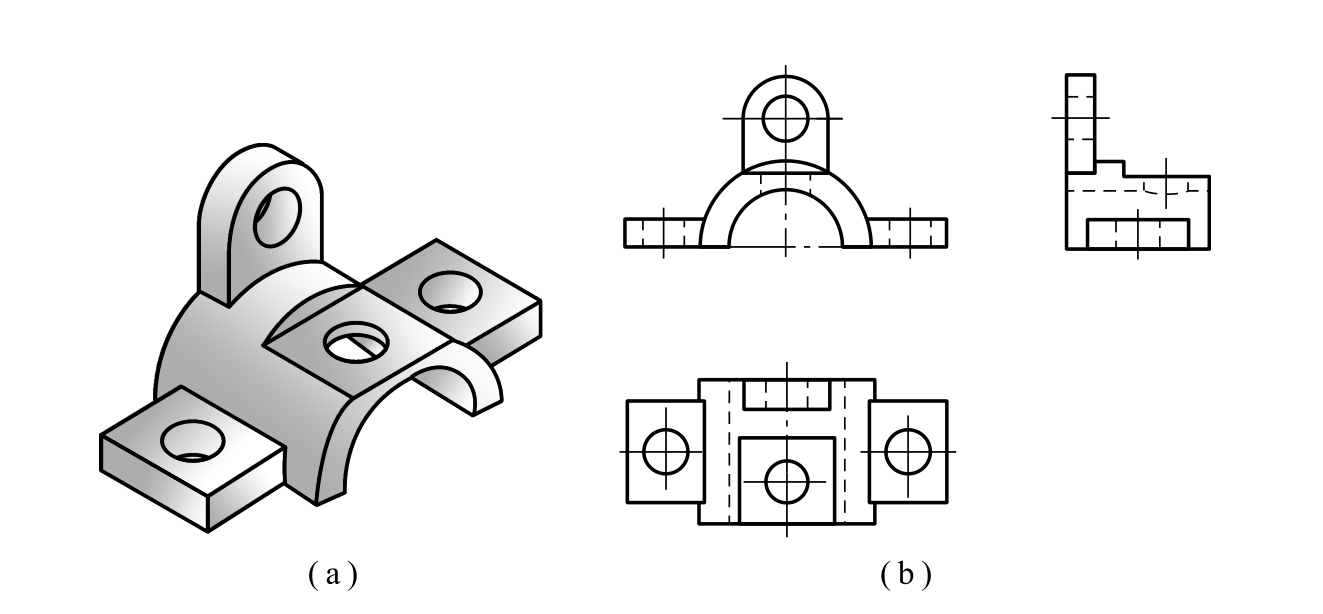

图4-18 组合体的视图
（a）组合体轴测图；（b）组合体三视图
基本体有表示其形状大小的尺寸，同时也有表示各结构之间相对位置关系的尺寸，另外还有组合体的总体尺寸，这些尺寸均需标注。
标注尺寸应充分了解尺寸的种类，以及各结构尺寸的标注方法、标注规则以及标注步骤。
一、基本体和常见结构的尺寸标注
要掌握组合体的尺寸标注，必须了解和熟悉基本体的尺寸标注。基本体的大小通常由长、宽、高三个方向的尺寸来确定。
1.平面立体的尺寸标注
平面立体的尺寸应根据其具体形状进行标注，一般要求标注长、宽、高三个方向的尺寸，如图4-19所示。

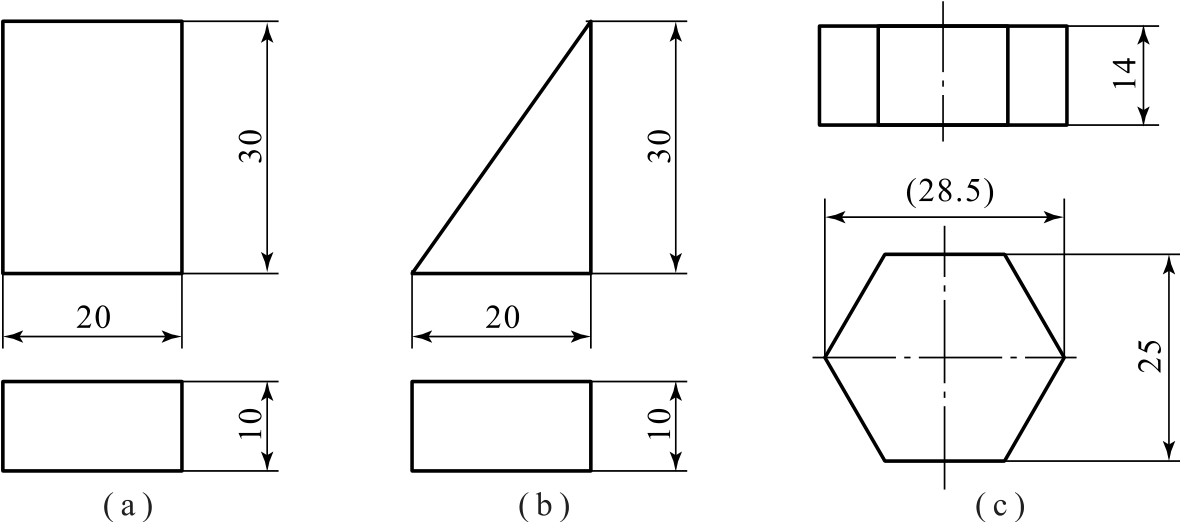

图4-19 平面立体的尺寸标注
2.回转体的尺寸标注
回转体一般只要标注径向和轴向两个方向的尺寸，有时加上尺寸符号（直径符号“ϕ”半径符号“R”或球径符号“Sϕ”“SR”），如图4-20所示。
3.切口形体的尺寸标注
切割体的尺寸标注，除应标注出基本体的定形尺寸外，还需标注出确定截平面位置的定位尺寸。切口的定形尺寸不能直接标注，如图4-21所示。

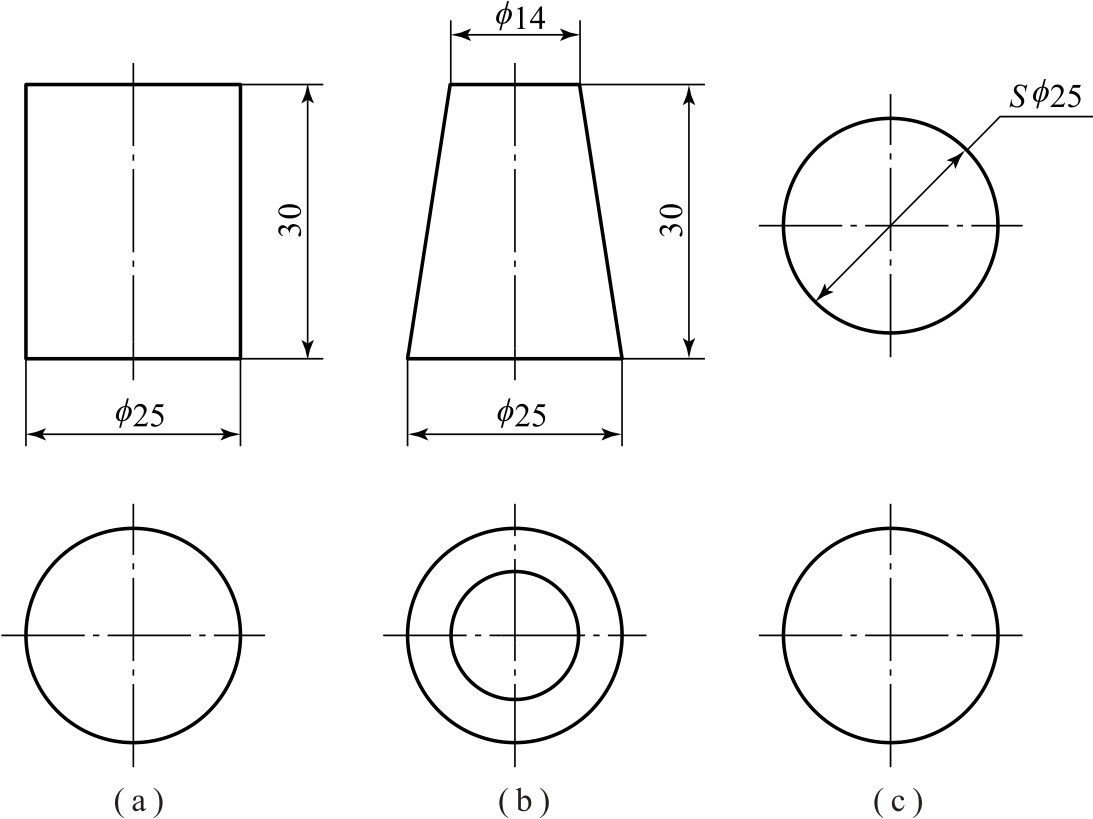

图4-20 回转体的尺寸标注

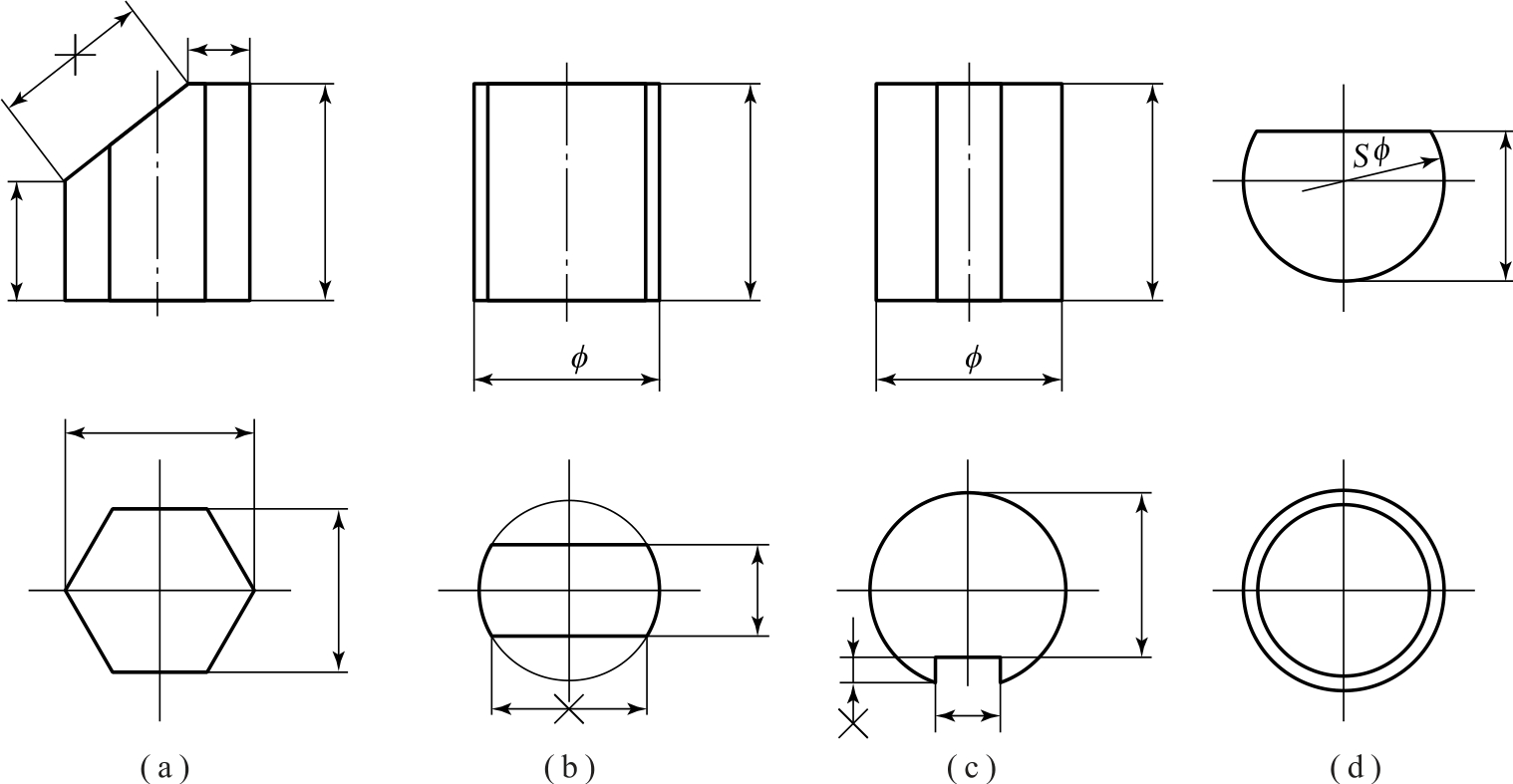

图4-21 切口形体的尺寸标注
4.常见几种平板的尺寸标注
如图4-22所示，板类物体，除厚度尺寸需在其他视图上标注以外，其余尺寸全部标注在反映实形和相互位置关系的视图上。如果板上有若干个孔，一般需注出孔的中心距；如果孔是沿圆周分布的，则需要标注定位圆直径。
二、组合体的尺寸标注
组合体尺寸标注的基本要求是：正确、齐全和清晰。
（1）正确：是指符合国家标准的规定。
（2）齐全：是指将确定组合体各部分形状大小及相对位置的尺寸标注完全，不遗漏，不重复。
（3）清晰：是指尺寸布局要整齐、清晰，便于阅读。

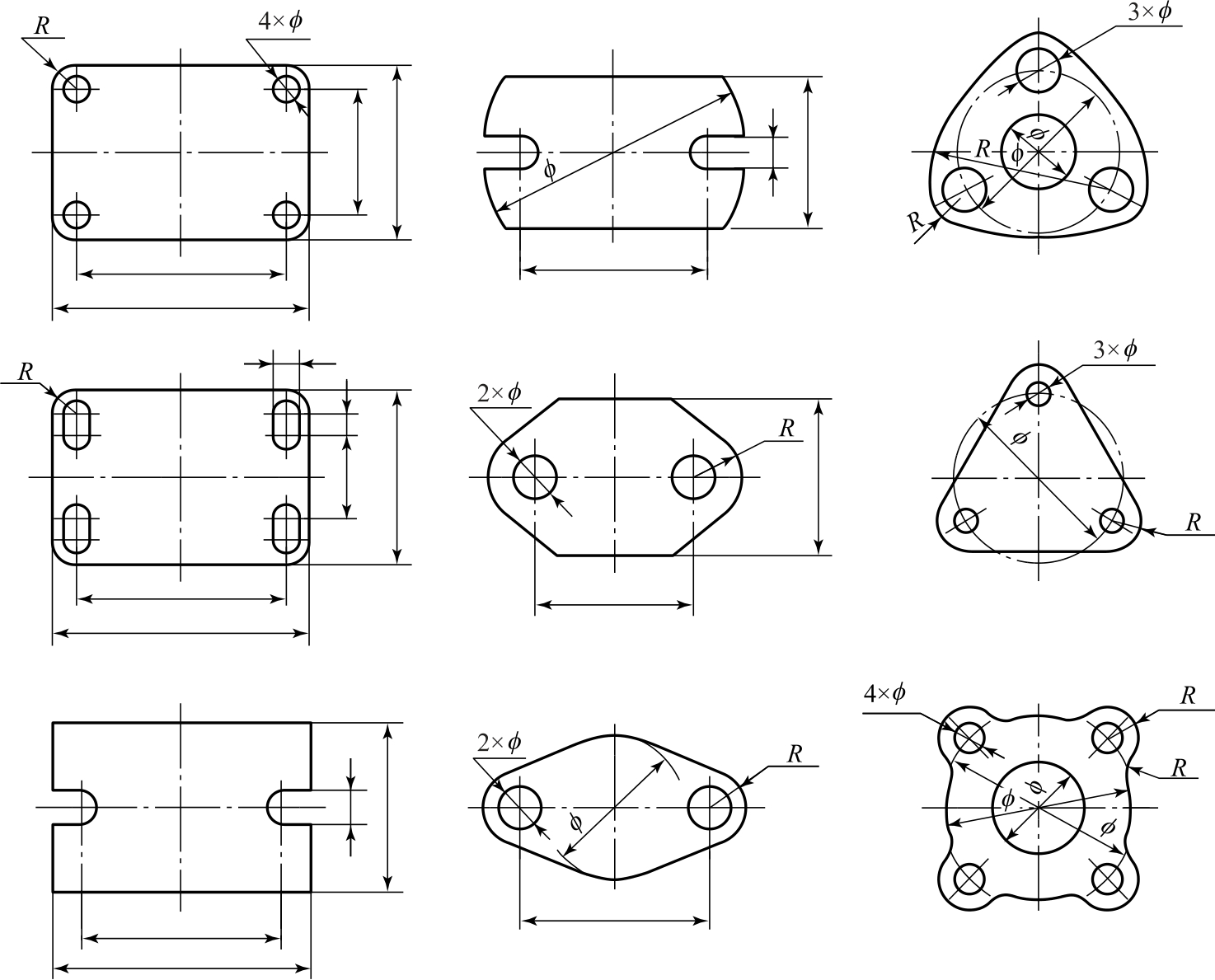

图4-22 常见几种平板的尺寸标注
1.尺寸的种类
（1）定形尺寸：表示各基本几何体形状大小的尺寸。如图4-23（a）所示：尺寸70、40、10分别表示了底板的长、宽、高；尺寸8、27则表示了竖板的宽和高；ϕ10、R10分别表示圆的直径和圆角的半径。
（2）定位尺寸：表示各基本几何体的相对位置的尺寸。如图4-23（b）所示：尺寸50、30表示底板上圆孔的长度方向和宽度方向的位置；25表示竖板上圆孔高度方向的位置。
（3）总体尺寸：表示组合体总长、总宽、总高的尺寸。如图4-18（c）所示。
2.尺寸基准
所谓尺寸基准，就是标注尺寸的起点。
组合体有长、宽、高3个方向的基准。每个方向至少应该有1个基准，用来确定该方向上各基本形体之间的相对位置。同方向的尺寸基准中，有1个主要基准，通常由它标注出的尺寸较多。除此之外，还可能有若干个辅助基准。对回转体则只有径向、轴向两个方向的基准。
标注尺寸时，一般选取组合体的底面、大端面、对称面、结合面、重要的加工面及回转体轴线等作为尺寸基准，如图4-24所示。
3.基本方法
标注尺寸的基本方法是形体分析法。首先将组合体分解为若干基本体和简单体，然后在形体分析的基础上标注三类尺寸。标注时，先依次标注组合体各基本形体的定形尺寸和定位尺寸，然后标注总体尺寸。注意同一结构，尺寸只能标注一次。

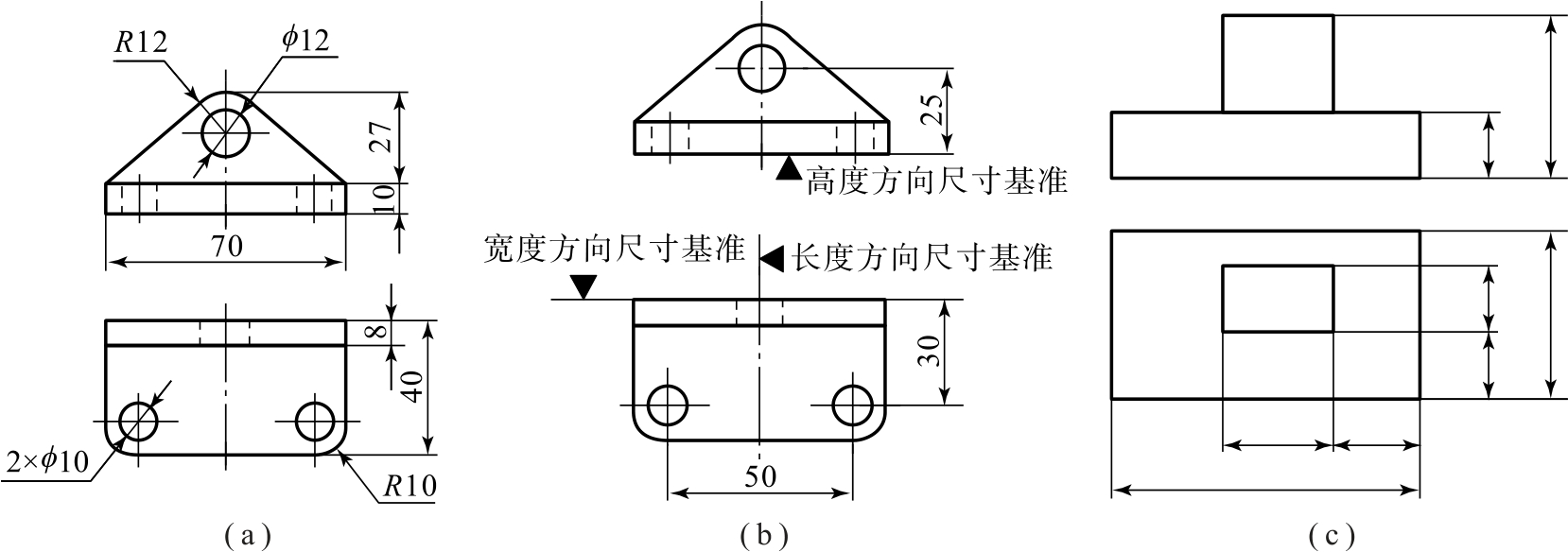

图4-23 尺寸的种类
（a）定形尺寸；（b）定位尺寸；（c）总体尺寸
4.尺寸布置
（1）各基本形体的定形尺寸和有关的定位尺寸，要尽量标注在一个或两个视图上，以便于集中标注、看图。
（2）尺寸应注在表达形体特征最明显的视图上并尽量避免标注在虚线上。
（3）对称结构的尺寸，一般应按照对称要求进行标注。

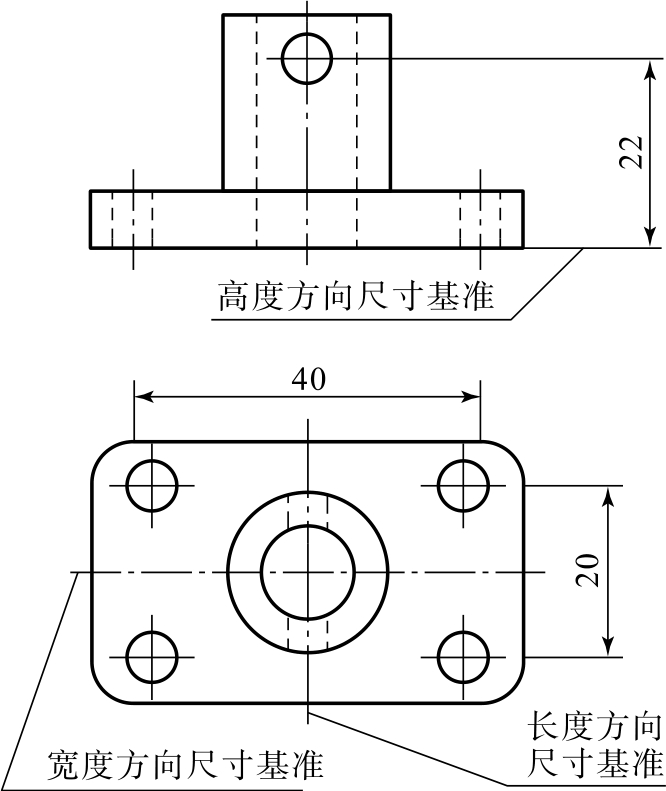

图4-24 尺寸基准
（4）尺寸应尽量标注在视图的外边，布置在两个视图之间。
（5）圆的直径一般注在投影为非圆的视图上，圆弧的半径应注在投影为圆弧的视图上。
（6）平行并列的尺寸，应使较小的尺寸靠近视图，较大的尺寸依次向外分布，以免尺寸线与尺寸界线交错。
5.标注步骤
（1）分析组合体是由哪些基本形体组成的。
（2）选择组合体长、宽、高三个方向的基准。
（3）标注各基本形体的定形尺寸。
（4）标注各基本形体相对于组合体基准的定位尺寸。
（5）标注组合体的总体尺寸。
6.检查、调整尺寸
对上述标注的尺寸进行检查、整理，以免尺寸出现重复标注或遗漏标注。
（1）尺寸应尽量标注在最能反映形体特征的视图上。
（2）为便于想象形体，同一基本体的相关联尺寸应尽量集中标注。
（3）同轴回转体的直径，应尽量标注在非圆视图上。
（4）标注尺寸要排列整齐。
任务实施
标注组合体三视图的步骤与方法见表4-4。
标注组合体尺寸

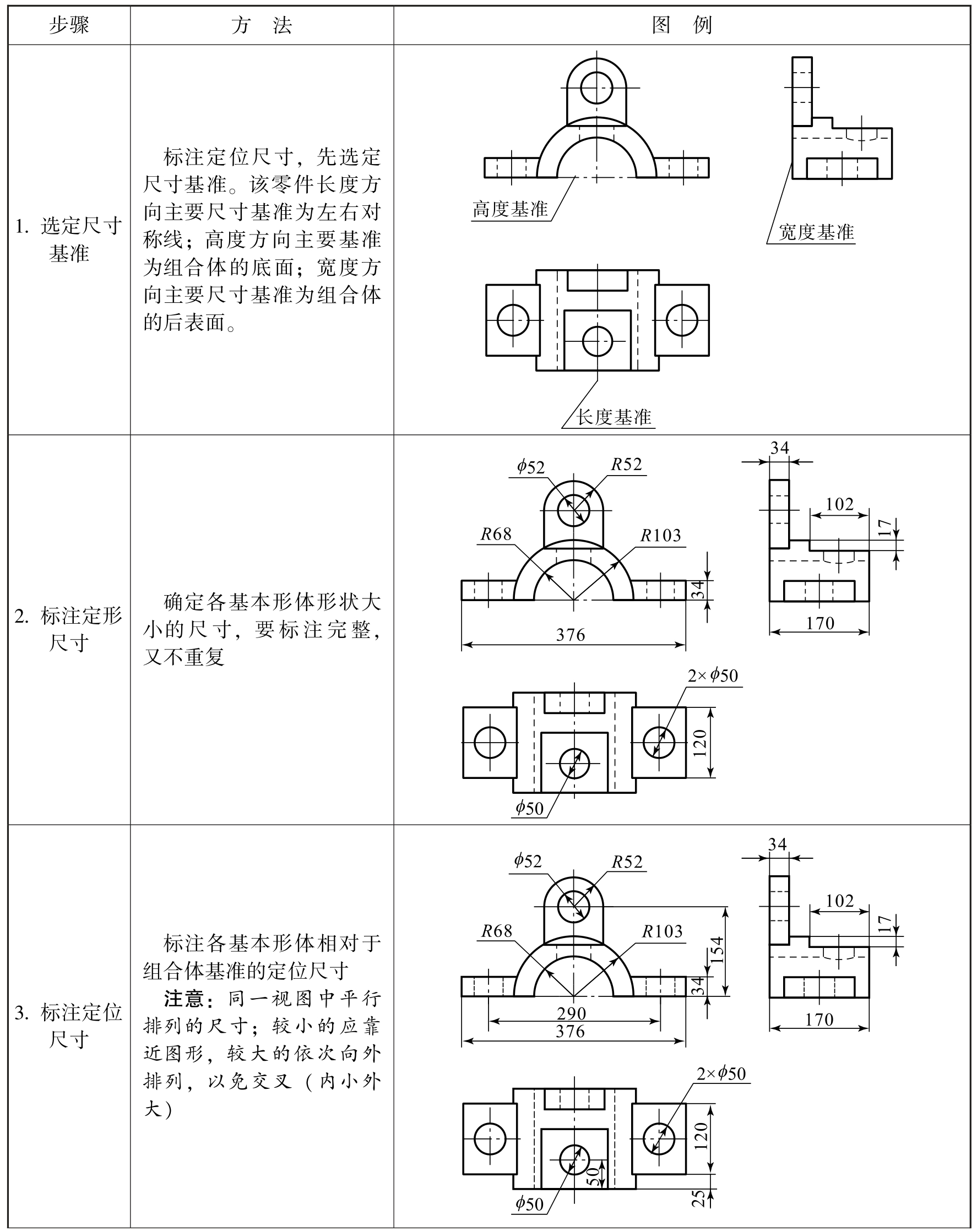

表4-4 标注组合体三视图的步骤与方法
续表
完成图4-25所示切割型组合体的尺寸标注。

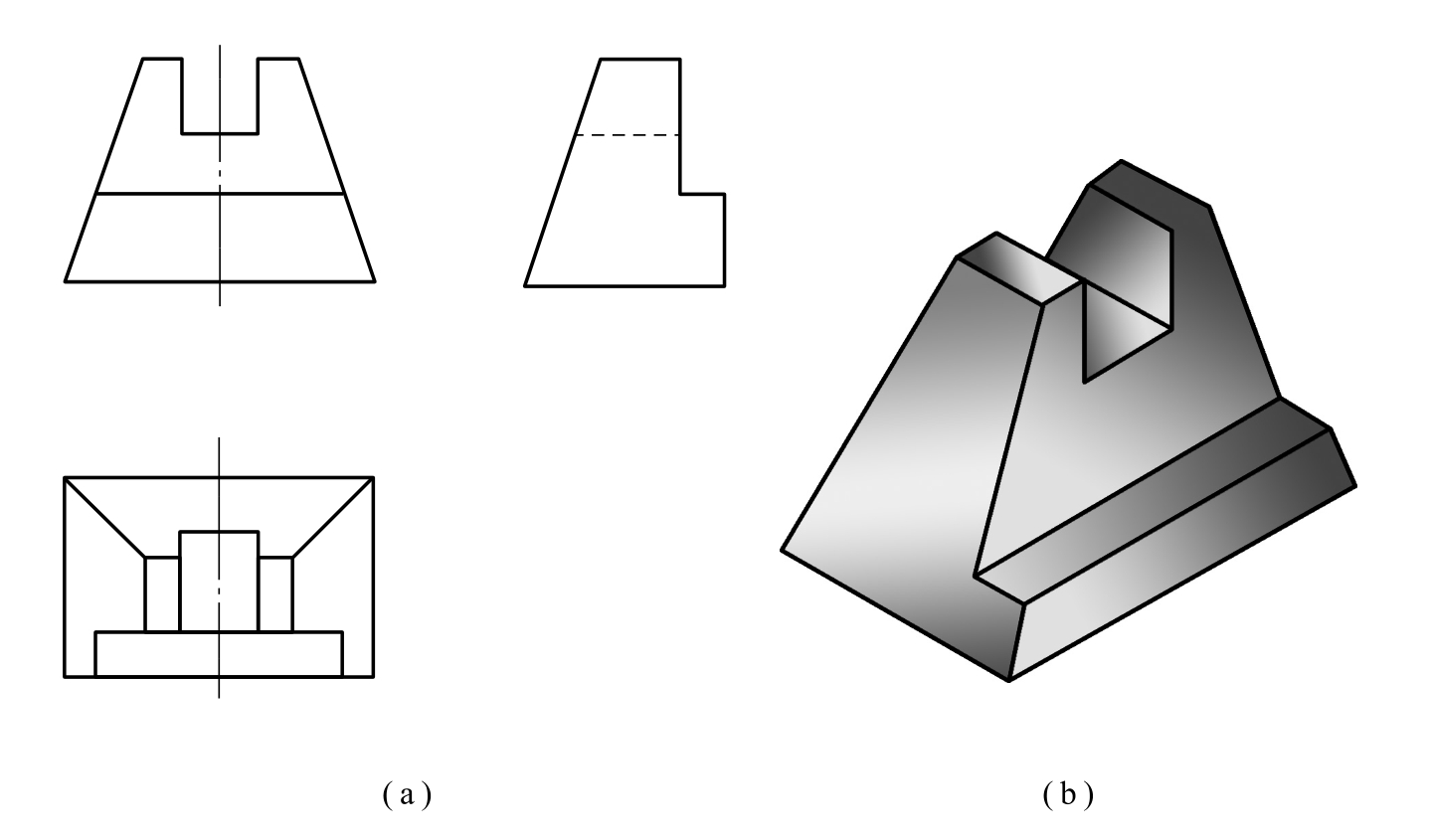

图4-25 切割型组合体的尺寸标注
（a）三视图；（b）立体图
