任务5　绘制几个平行剖切面的剖视图

任务5　绘制几个平行剖切面的剖视图

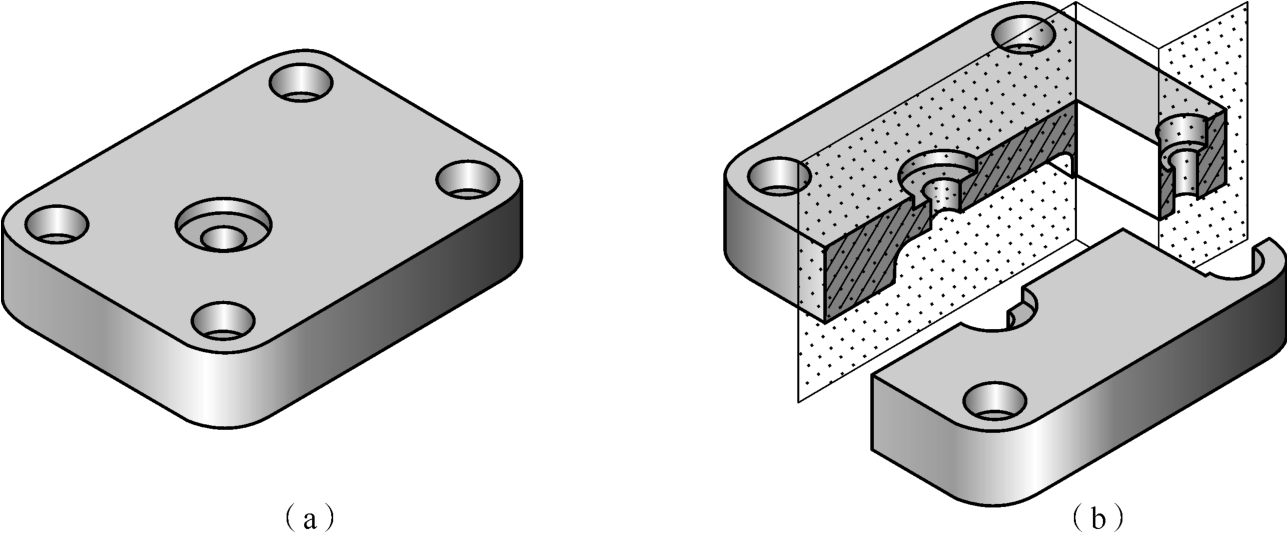

图5-29（a）所示为端盖的立体图，试分析其结构特点，并选择合理的视图表达方案。

从端盖立体图中可以看出：端盖前后对称，如果用单一剖切平面在端盖的对称平面处剖开，则前后的4个沉孔不能剖到。若采用两个互相平行的平面剖切端盖，可同时将端盖前、后两部分的内部结构表达清楚，如图5-29（b）所示。

一、几个平行的剖切平面

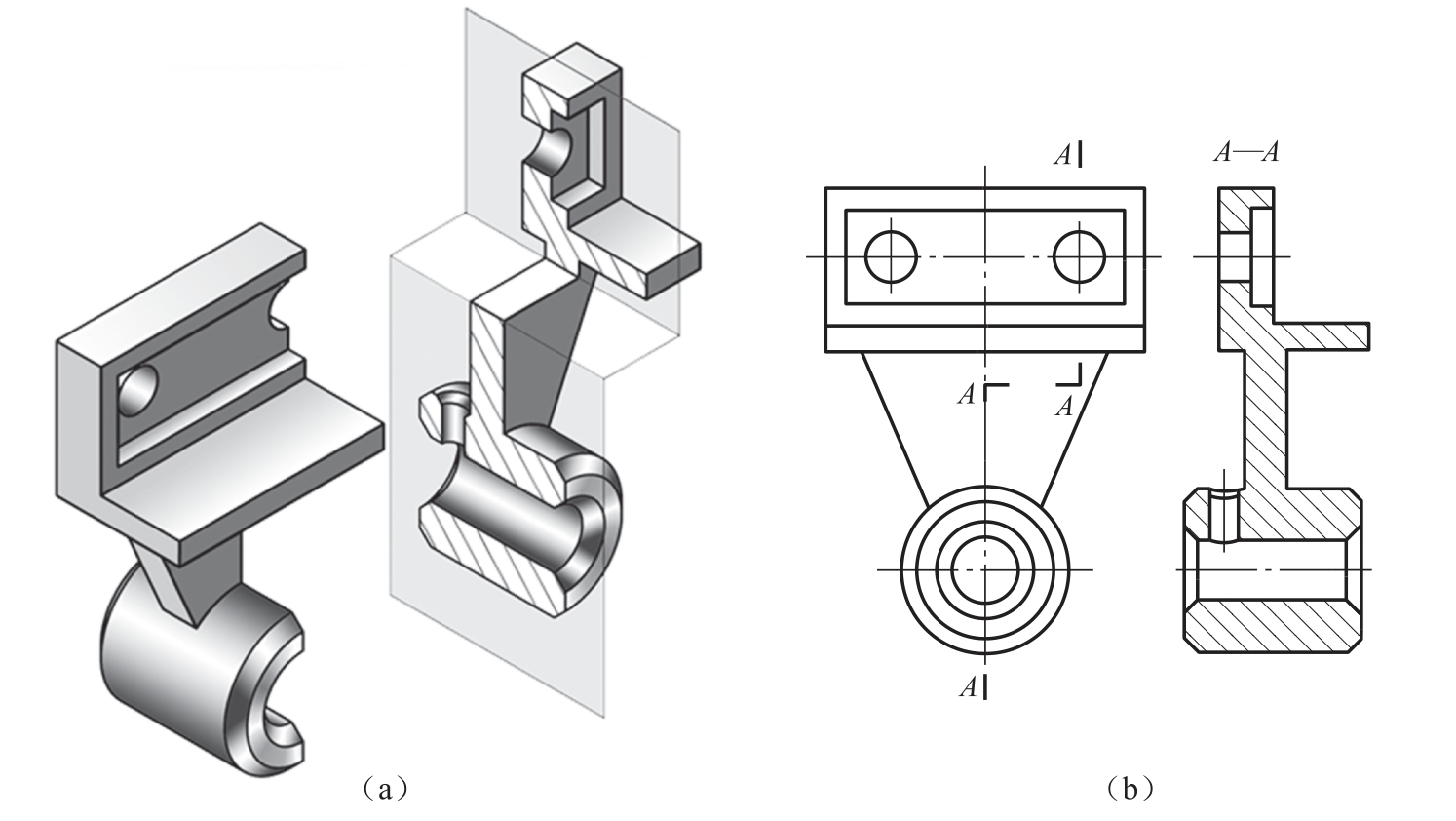

当机件上具有几种不同的结构要素（如孔、槽等），而且它们的中心线排列在相互平行的平面上时，宜采用几个平行的剖切平面剖切。几个平行的剖切平面剖切适用于表达外形较简单，内形较复杂且难以用单一剖切面表达的机件，如图5-30所示。

二、注意问题。

采用几个平行的剖切平面画剖视图时，应注意以下几个问题。

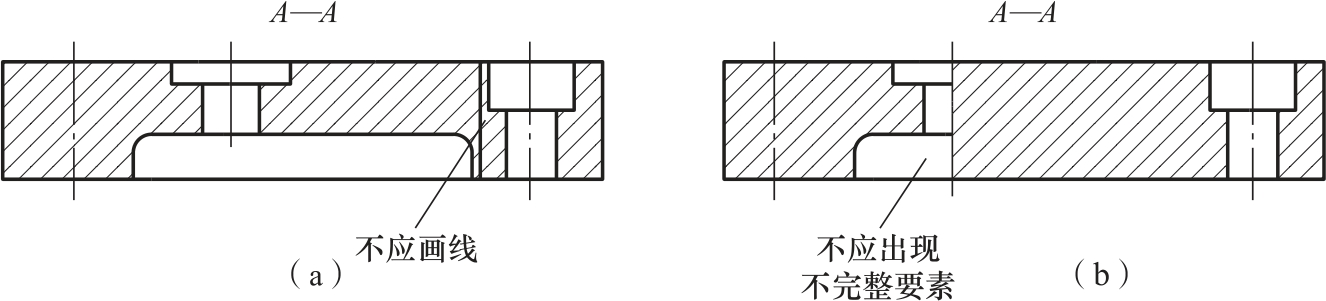

（1）两个剖切平面的转折处必须是直角，且因为剖切是假想的，所以不应画出转折处的投影，如图5-31（a）所示。

（2）在剖视图中不应出现不完整的结构要素，如图5-31（b）所示；只有当两个要素在图形上具有对称中心线或轴线时，方可各画一半，如图5-32所示。

（3）剖切平面的转折处不应与视图中的轮廓线重合。

（4）几个平行的剖切平面得到的剖视图必须标注，即在剖切平面的起止和转折处，要用相同的字母及剖切符号表示剖切位置，并在起止外侧画上箭头表示投射方向。在相应的剖视图上用相应字母注出“×—×”表示视图名称。当剖视图按投影关系配置、中间又无其他视图隔开时，可省略箭头，如图5-32所示。

任务实施

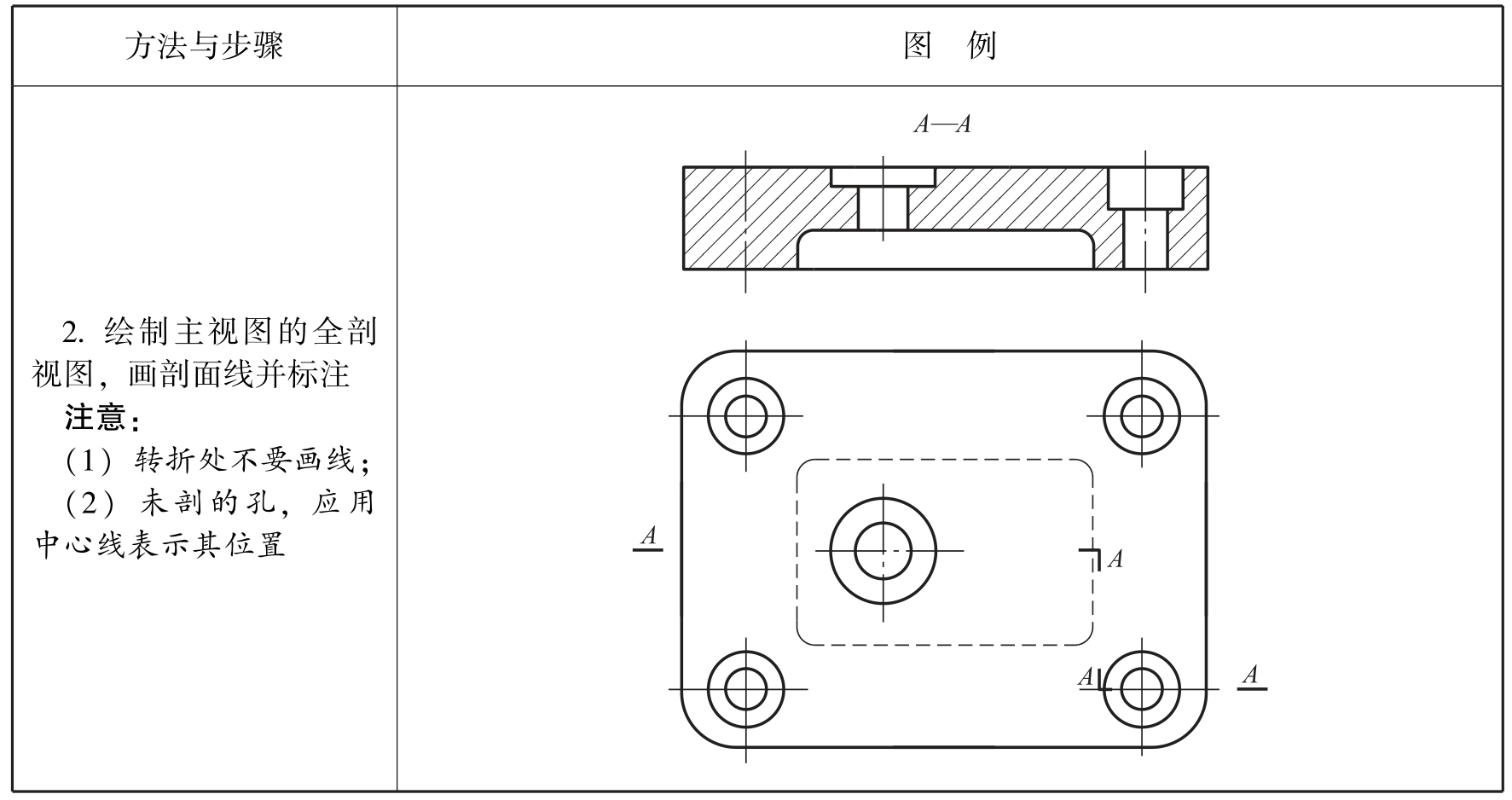

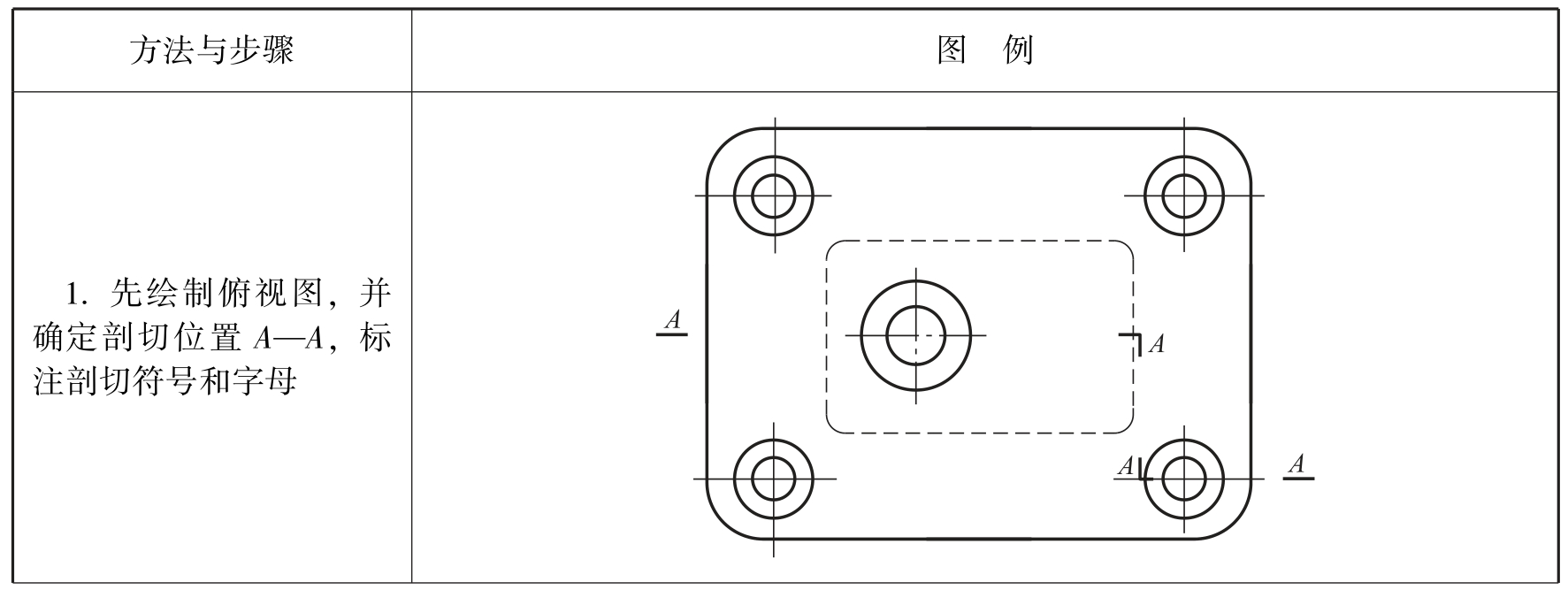

用几个平行剖切面剖切端盖的剖视图的绘图方法与步骤见表5-10。
