任务6 绘制几个相交剖切面的剖视图
如图5-33（a）所示为机件的立体图，试分析其结构特点，并确定合理的表达方案，画出视图。
从机件立体图中可以看出：左、中、右三处孔的轴线不在同一平面上，此时可以考虑采用两个相交的剖切面剖切机件，这样就可以把以上几处内部结构形状都表达清楚。剖切方法如图5-33（b）所示。

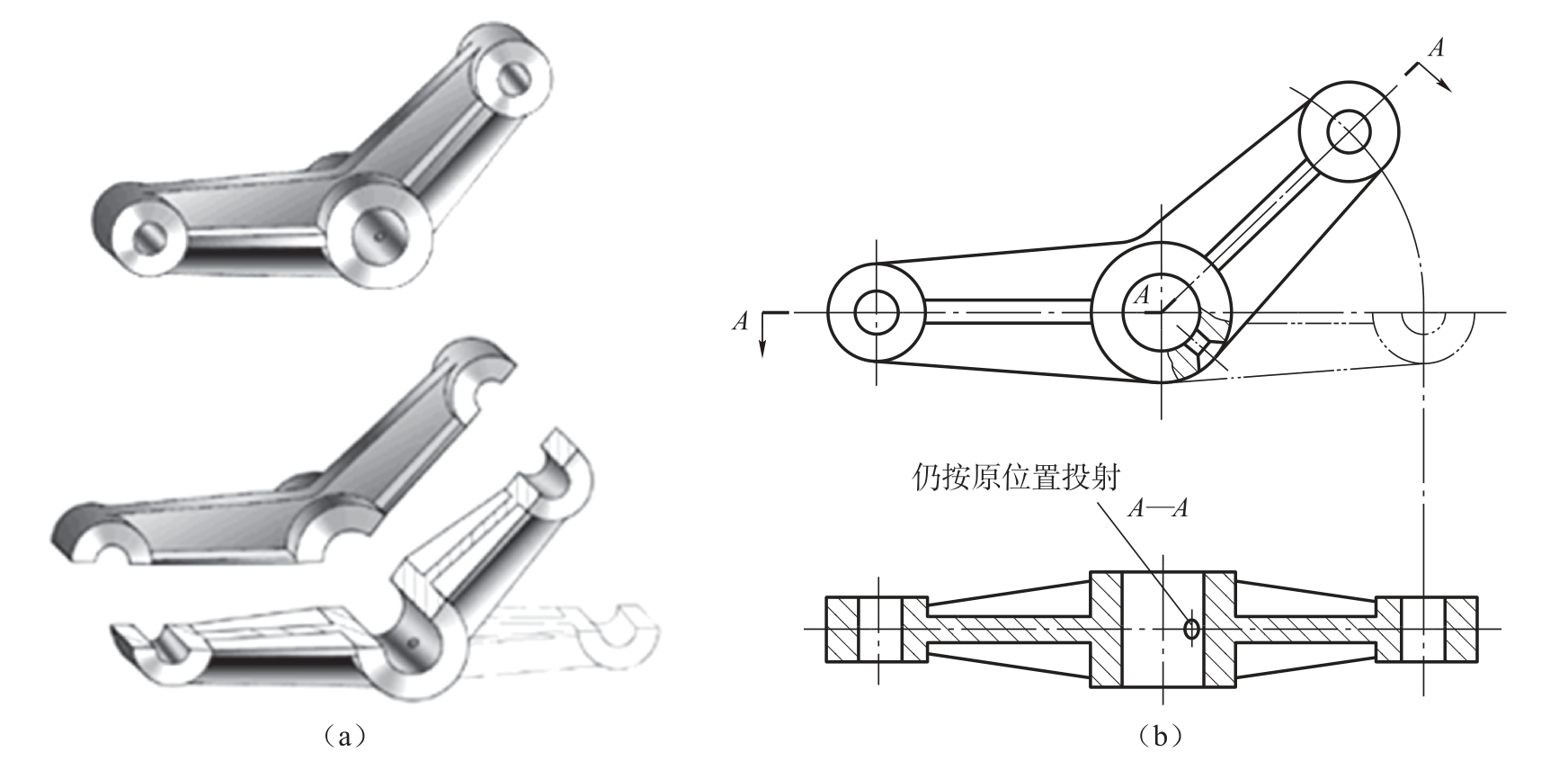

图5-33 用两相交的剖切平面剖切（一）
一、几个相交的剖切平面
当机件的内部结构形状用单一剖切平面不能完整表达时，可采用两个（或两个以上）相交的剖切平面（交线垂直于某一基本投影面）剖开机件，并将与投影面倾斜的剖切面剖开的结构及有关部分旋转到与投影面平行后再进行投射，如图5-34所示。
用几个相交的剖切面剖开机件的方法，可以用来表达具有明显回转轴线的机件上，分布在几个相交平面上的内部结构形状。标注方法如图5-34所示，应标注完整。

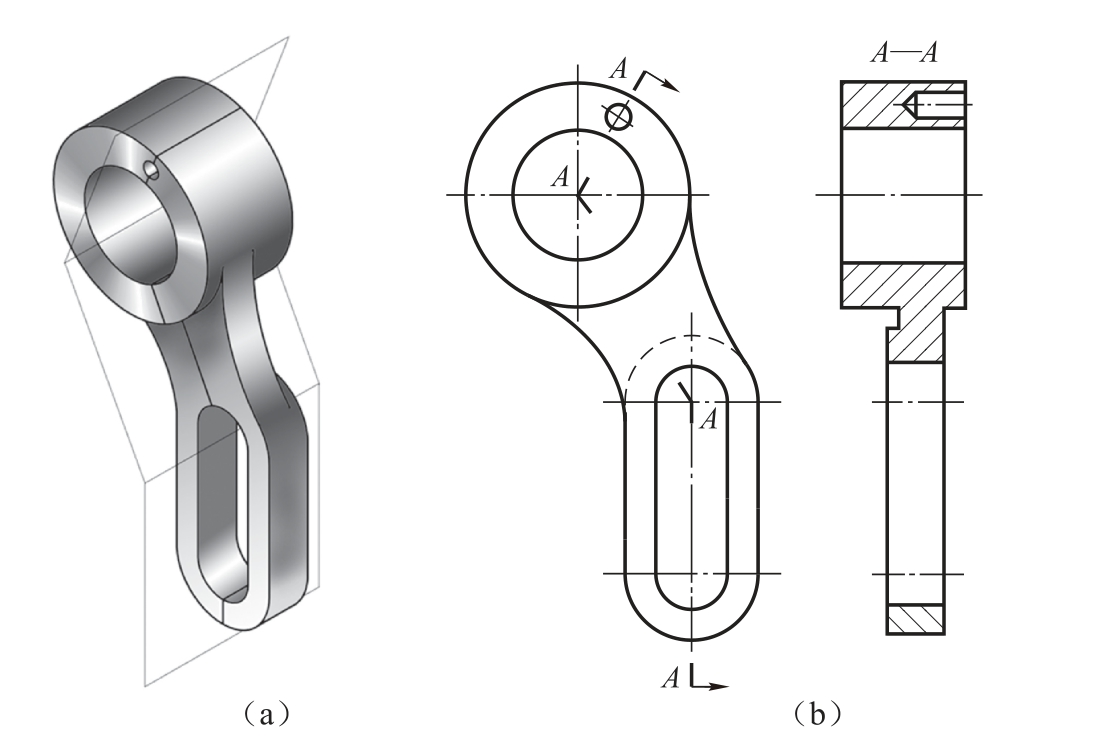

图5-34 用两相交的剖切平面剖切（二）
采用相交的剖切面剖切主要用于表达具有公共旋转轴线的机件内形和盘、轮、盖等机件的成辐射状均匀分布的孔、槽等内部结构，如图5-35所示。

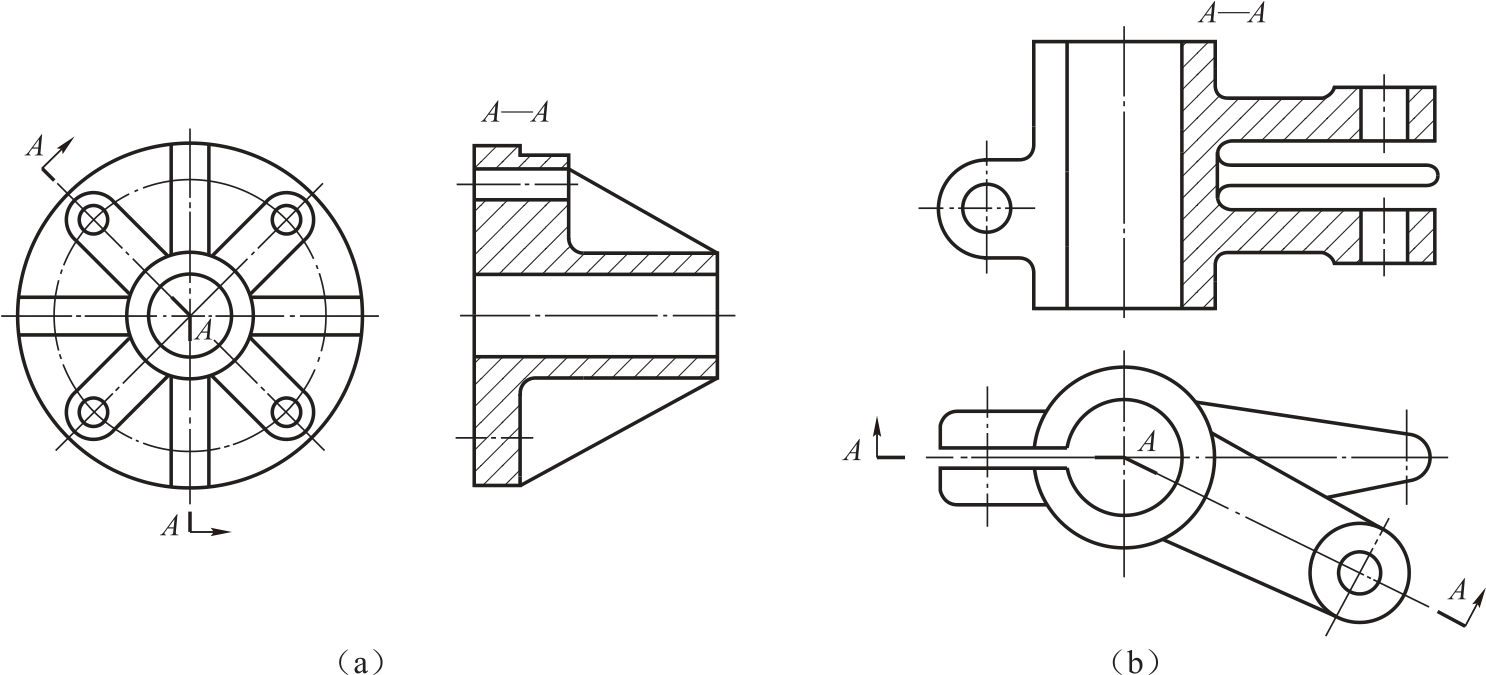

图5-35 用两相交的剖切平面剖切（三）
二、注意问题
采用几个相交的剖切平面画剖视图时，应注意以下几个问题。
（1）相交的剖切面其交线应与机件上旋转轴线重合，并垂直于某一基本投影面，以反映被剖切结构的真实形状。
（2）剖开的倾斜结构及其有关部分应旋转到与选定的投影面平行后再投射画出，但在剖切平面后面的结构仍按原来的位置投射画出，如图5-34中的小油孔。
（3）当两相交剖切面剖到机件上的结构会出现不完整要素时（图5-35），则这部分结构做不剖处理。
（4）采用相交的剖切平面得到的剖视图必须标注，即在剖切平面的起止和转折处，要用相同的字母及剖切符号表示剖切位置，并在起止外侧画上与剖切符号垂直相连的箭头表示投射方向。在相应的剖视图上方正中位置用相同字母注出“×—×”表示视图名称。当剖视图按投影关系配置、中间又无其他视图隔开时，可省略箭头，如图5-35和图5-36的箭头可省略。
图5-36所示是用三个相交的剖切面剖开机件来表达内部结构的实例。
图5-36 用三个相交的剖切面剖切时的剖视图
任务实施

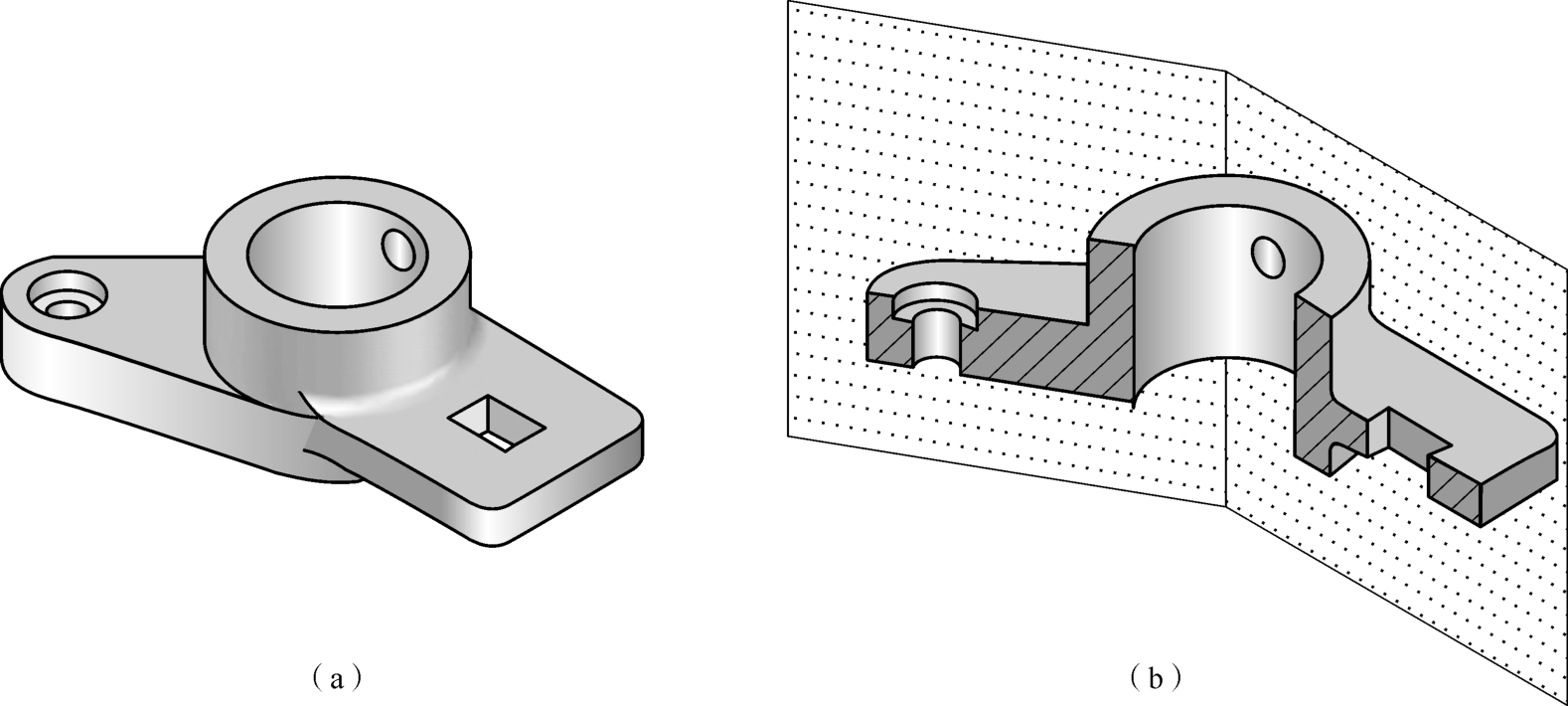

用两个相交剖切面剖切机件的剖视图的绘图方法与步骤见表5-11。

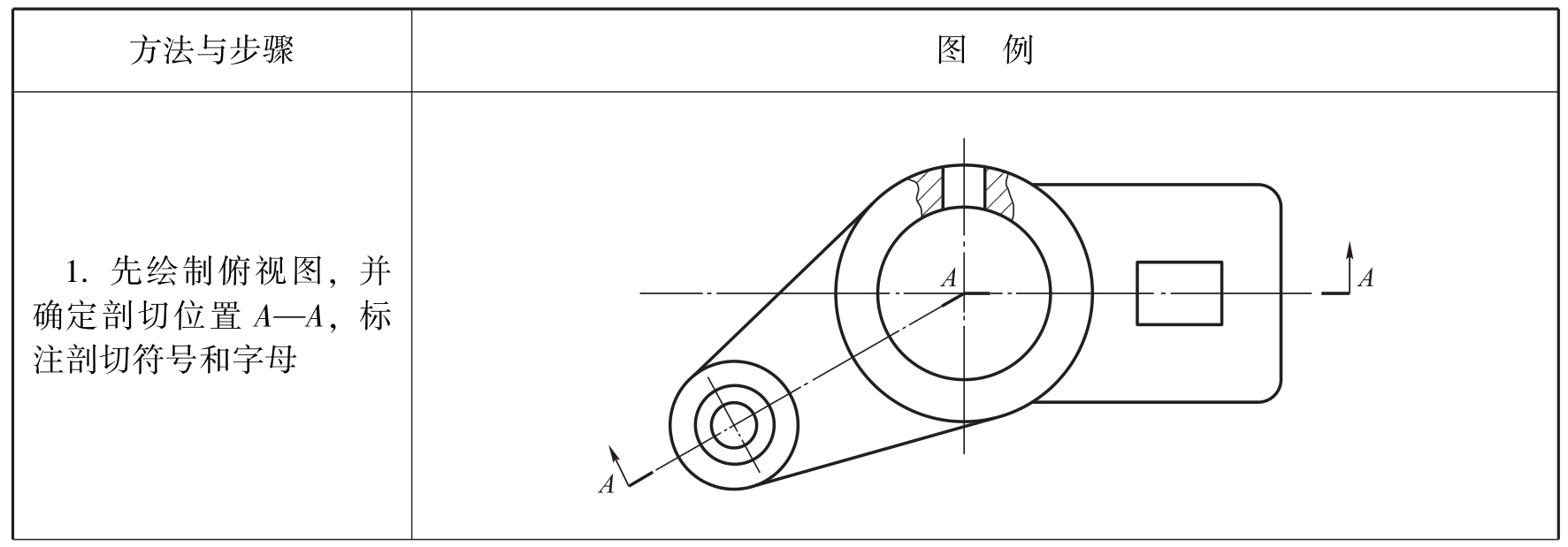

表5-11 用两个相交剖切面剖切机件的剖视图的绘图方法与步骤
续表
