任务2　识读端盖零件图

任务2　识读端盖零件图

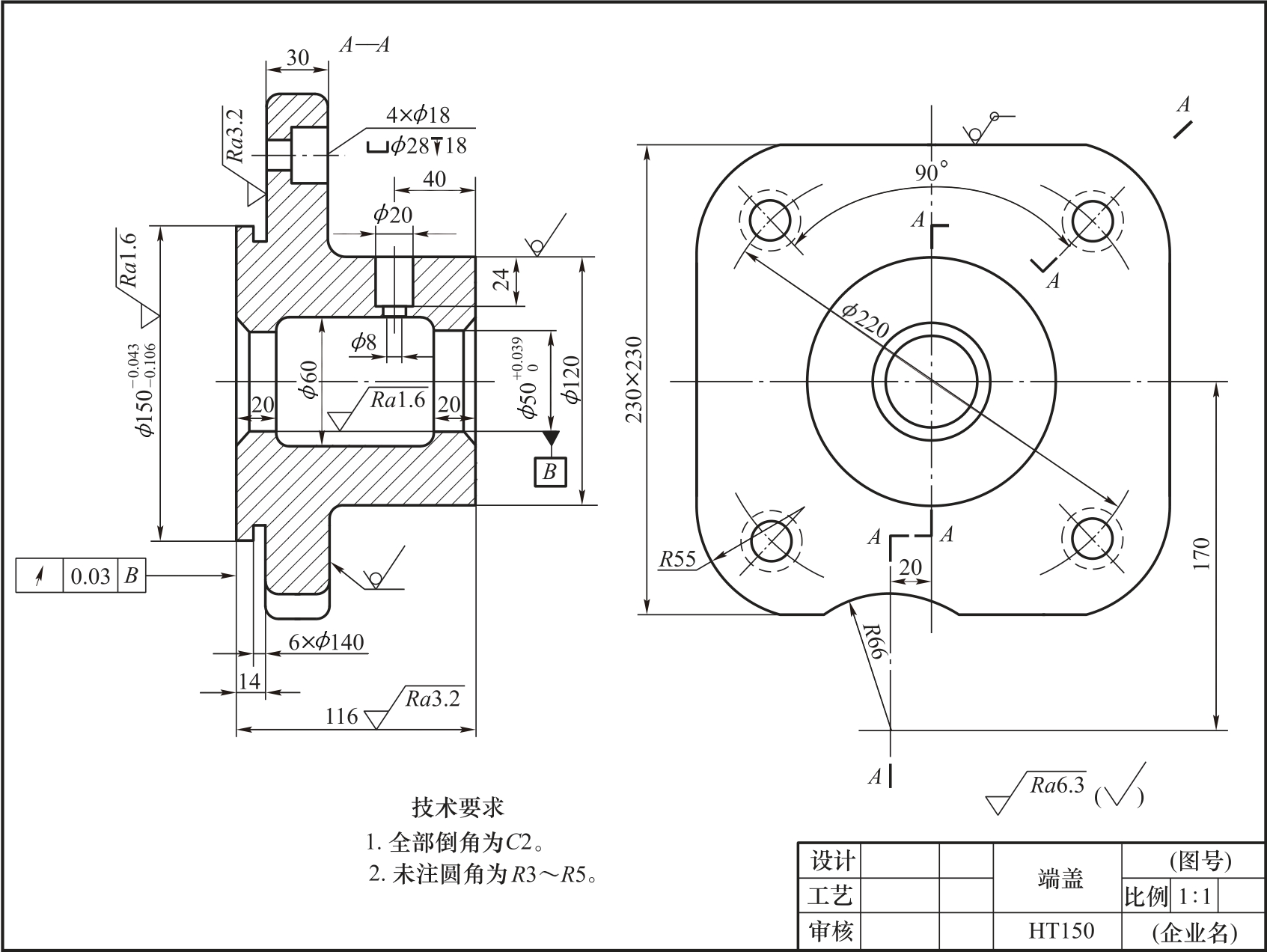

识读图7-52所示的端盖零件图。

识读盘盖类零件图的要求与轴套类零件图相同，从一张零件图中需要了解零件的名称、设计者、审核者、制造厂家、零件所用的材料等。通过分析视图，想象零件各组成部分的结构形状和相对位置。通过分析图样中的尺寸和技术要求，了解零件的加工方法和精度等。

汽车上离合器中压盘、法兰盘、气泵带轮、气泵盖、端盖等均属于盘盖类零件。盘盖类零件主要起连接、支撑、轴向定位、密封及传递扭矩的作用。

任务实施

一、浏览全图，看标题栏

从图7-52中可看出该零件属盘盖类零件中的盖类零件，零件的名称为端盖，材料是HT150灰口铸铁。阅读标题栏还能知道零件的设计者、审核者、制造厂家，以及零件图的比例等内容。

二、分析表达方案

该零件图采用两个视图来表达内外结构，主视图采用全剖视图，反映出端盖的内部结构，而左视图则表达出其形状特征。从两个视图结合起来分析可知，端盖的剖切线路较复杂，有平面、柱面和斜面，为多个剖切面复合剖切的主视图。

三、结构分析

看图时先看主体部分，后看细节。按表达方案找出投影对应关系再分析形体，并兼顾零件的尺寸与功用，以便帮助想象零件的形状。

从外形上看，主体结构从左往右可分成圆柱筒、方盘、圆柱筒三部分。其中左边圆柱筒的径向尺寸大、轴向小，根部有砂轮越程槽；而右边圆柱筒的径向尺寸较小、轴向长，根部带圆角；方盘四周有较大的圆角，上面有4个柱形沉孔，在ϕ220圆周上呈45°方向均匀分布，方盘下方另有弧形缺口，定位清晰。

从内形上分析，端盖的内腔为圆柱筒状结构，内孔为，中间空腔直径为ϕ60并带圆角，其作用是减少装配接触面和减轻零件重量。两端孔口倒角，上方有一组台阶孔，用以安装油板。

四、分析尺寸

端盖零件图的尺寸可分别从径向和轴向去进行分析：以整体轴线作为径向尺寸的设计基准，方盘的高度、宽度方向，弧形缺口也以此轴线为基准；在轴向则以最左端面为基准。

轴向尺寸链分解：主体结构116，14，30（开环）；砂轮越程槽140，6（开环）；方盘上台阶孔30，18（开环）；内孔116，20，20（开环）；油板孔定位尺寸40。

五、分析技术要求

（1）表面粗糙度：要求最高的是ϕ150外圆及内孔ϕ50，Ra值为1.6；其次为方盘左端面、ϕ150外圆端面及ϕ120外圆端面Ra值为3.2；其余各加工表面Ra值都是6.3；其余均为毛坯面，不需要加工。

（2）尺寸公差：内孔ϕ50上偏差为+0.039，下偏差为0，查表得公差带代号为H8，即ϕ50H8。ϕ150上偏差为-0.043，下偏差为-0.106，查表得公差带代号为f8，即ϕ150 f8。

（3）几何公差：位置公差项目——端面圆跳动，基准要素为ϕ50内孔的轴线，被测要素为零件左端面。

（4）材质：无特殊要求。

（5）其他：倒角、圆角要求。

六、综合归纳

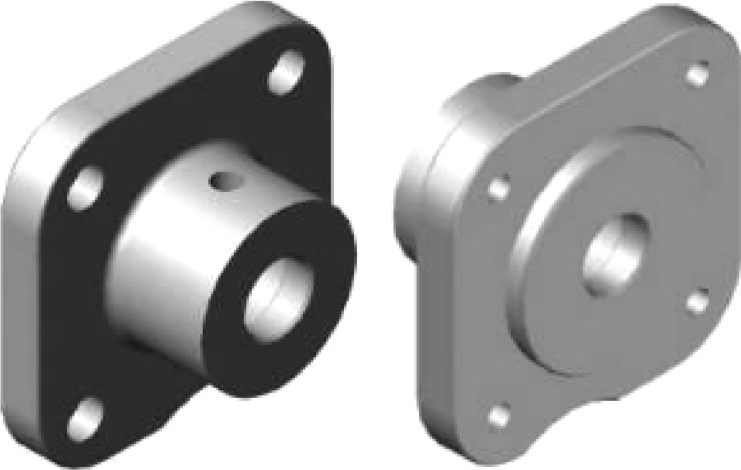

把零件的结构形状、尺寸标注、工艺和技术要求等内容综合起来，就能想象出端盖零件的全貌，如图7-53所示为端盖的三维造型。
