任务4　识读零件图的形状和位置公差

任务4　识读零件图的形状和位置公差

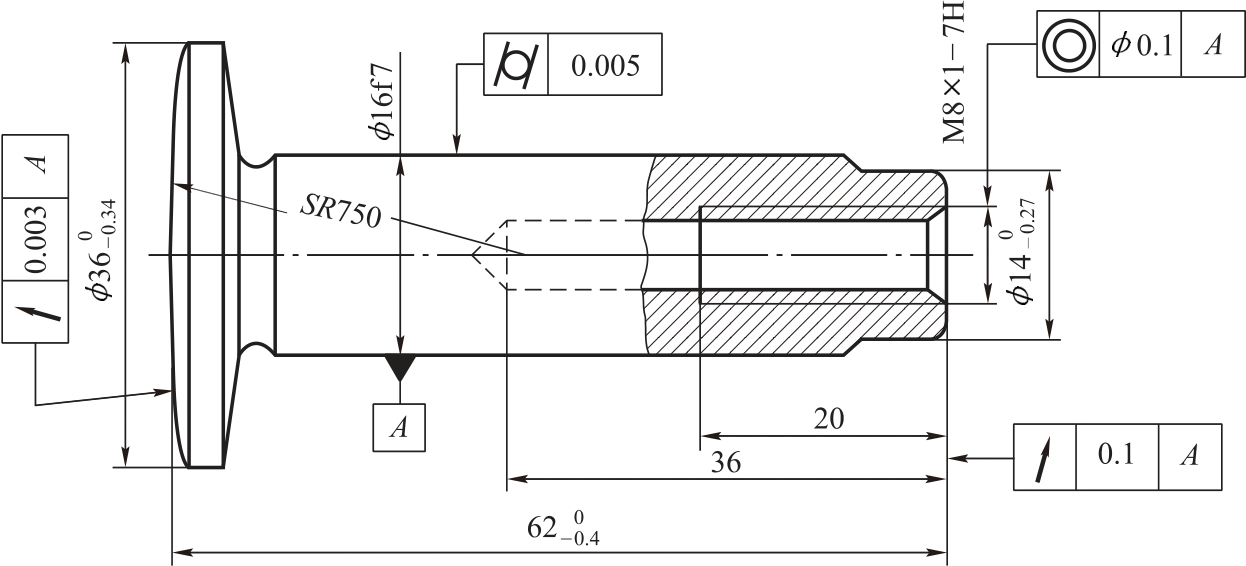

图7-43所示为柱塞套零件图，识读零件图中的几何公差代号。

零件加工过程中，不仅会产生尺寸误差，也会出现几何误差。例如加工轴时可能会出现轴线弯曲或大小头的现象，这就是零件形状误差。如图7-43所示柱塞套零件图，除了注出尺寸公差外，还标注了形状公差代号。

由于几何公差的误差过大会影响机器的工作性能，因此对零件除应保证尺寸精度外，还应控制其几何误差。对几何误差的控制是通过几何公差来实现的。

一、几何公差

几何公差是指零件的实际形状、方向、位置和跳动相对于理想状态的允许变动量。为了保证加工零件的装配和使用要求，在图样上除了给出尺寸公差、表面结构要求外，还有必要给出几何公差（形状公差、方向公差、位置公差和跳动公差）要求。

零件上的要素是指工件上的特定部位，如点、线或面。这些要素可以是组成要素（如圆柱体的外表面），也可以是导出要素（如中心线或中心面）。

（1）被测要素：给出几何公差的要素。

（2）基准要素：用来确定被测要素的方向、位置或跳动的要素。

（3）单一要素：仅对本身给出形状公差的要素。

（4）关联要素：对其他要素有功能关系的要素。

零件的几何公差可具体分成以下四类。

（1）形状公差：指单一要素的形状所允许的变动全量。

（2）方向公差：关联实际要素对基准在方向上允许的变动全量。

（3）位置公差：关联实际要素对基准在位置上允许的变动全量。

（4）跳动公差：关联实际要素绕基准回转一周或连续回转时所允许的最大跳动量。

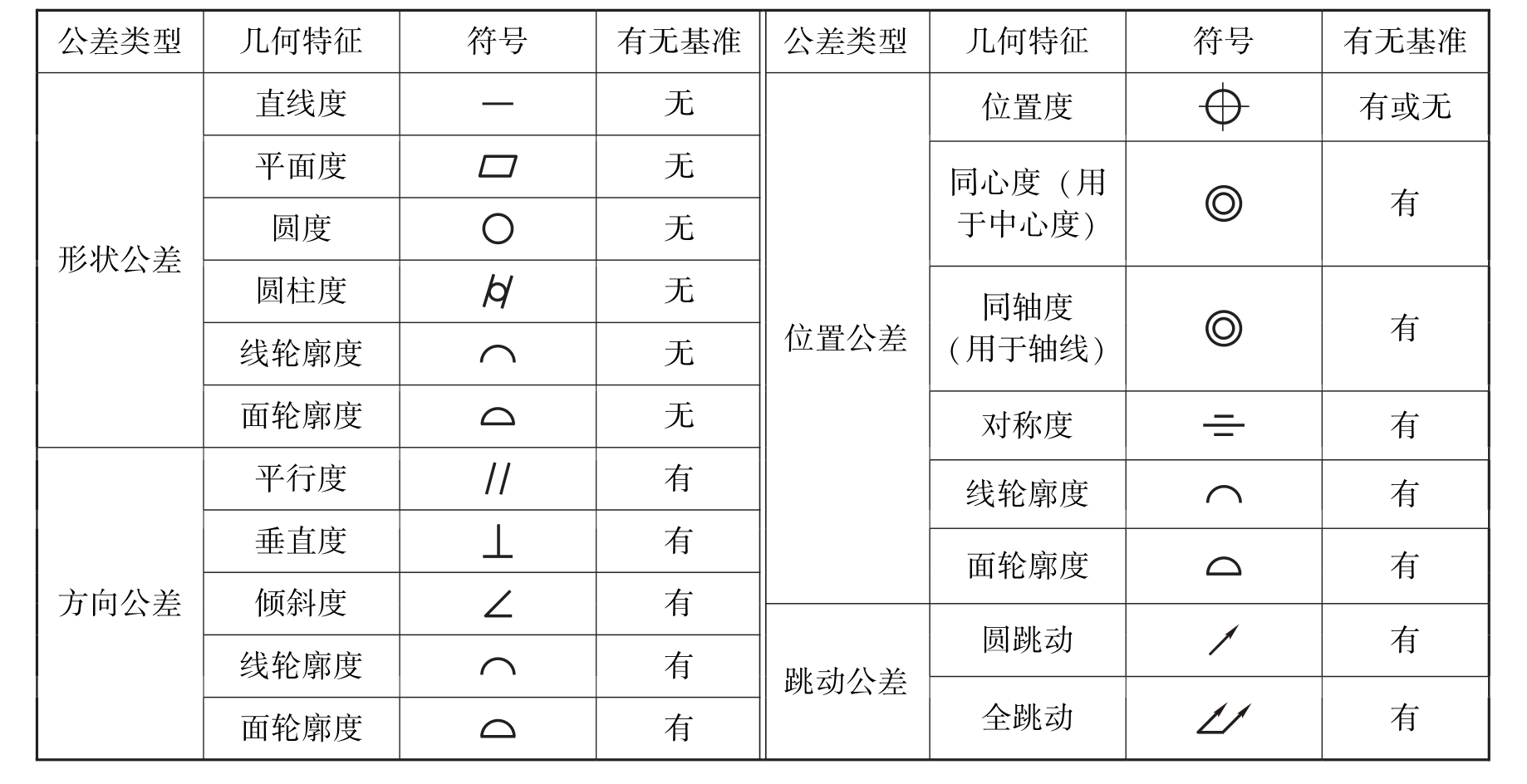

几何公差特征项目的分类及符号见表7-10。

二、几何公差代号

几何公差代号包括几何特征符号、公差框格和指引线、几何公差数值和有关符号、基准代号和有关符号，基准符号由大写字母、方框、连线和一个涂黑的或空白的等边或等腰三角形组成，如图7-44所示。

GB/T 1182—2008规定，禁用E、F、I、J、L、M、O、P、R 9个字母作基准字母，并且一般不允许与图样中任何向视图的字母相同，无论基准符号的方向如何，字母都应水平书写。

三、几何公差代号的标注

1.对于被测要素

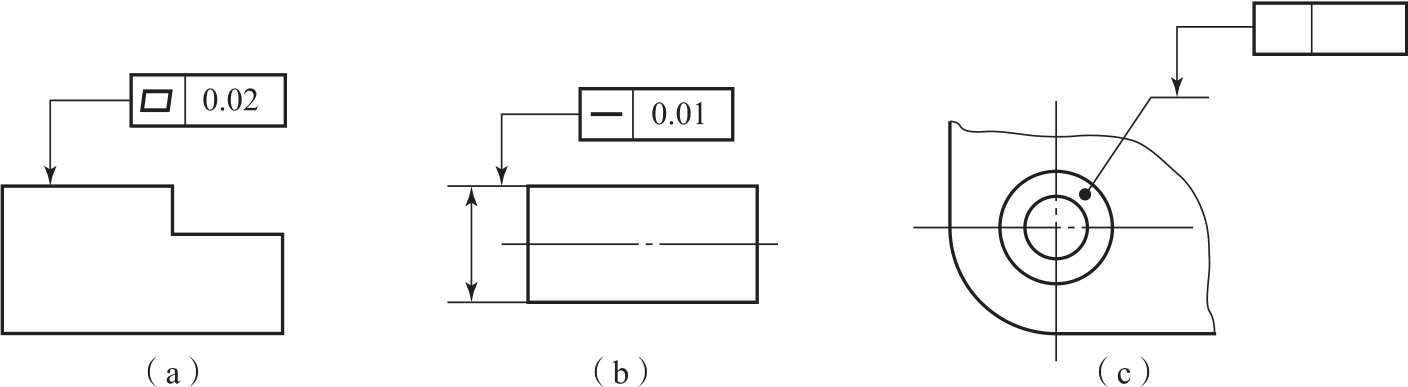

（1）当被测要素为轮廓线或轮廓面时，指引线箭头应指向该要素的轮廓线或其延长线，但必须与尺寸线明显错开，如图7-45（a）和（b）所示。箭头也可指向引出线的水平线，引出线引自被测面，如图7-45（c）所示。

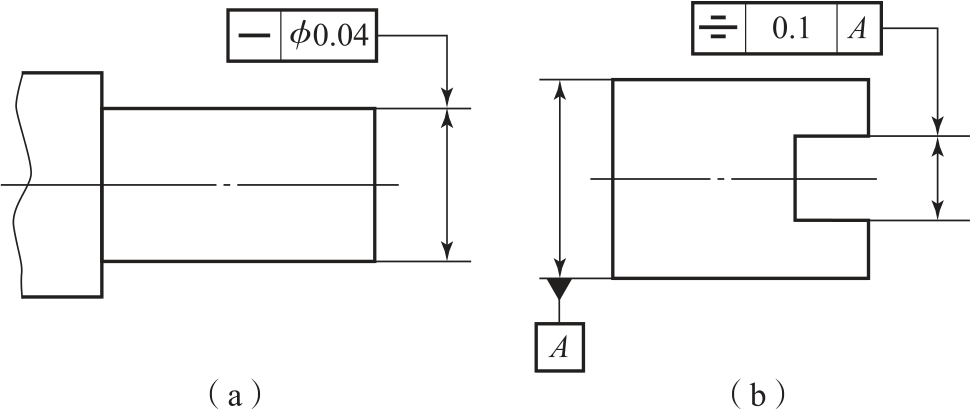

（2）当被测要素为轴线（中心平面、中心点）时，应将指引线箭头与相应的尺寸线对齐，如图7-46所示。

2.对于基准要素

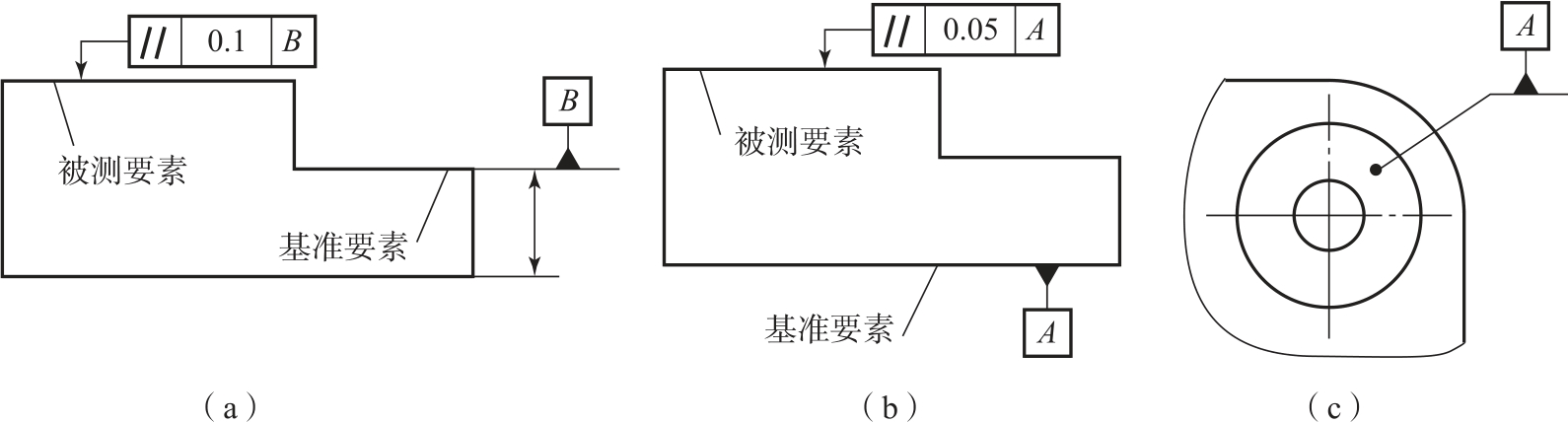

（1）当基准要素为轮廓线或轮廓面时，应将基准符号连线指向该要素的轮廓线或其延长线，必须与尺寸线明显错开，如图7-47（a）和（b）所示。基准三角形也可放置在该轮廓面引出线的水平线上，如图7-47（c）所示。

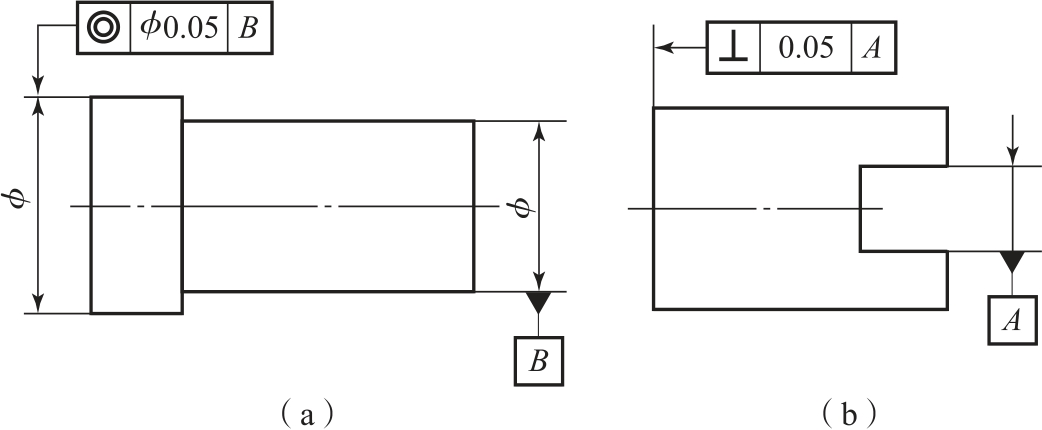

（2）当基准要素是轴线、中心线或对称线时，应将基准符号连线与该要素的轮廓的尺寸线对齐。如图7-48（a）所示。如果没有足够的位置标注基准要素尺寸的两个尺寸箭头，则其中一个箭头可用基准三角形代替，如图7-48（b）所示。

任务实施

对图7-43所示的柱塞套零件图上的尺寸及几何公差进行识读。具体识读内容见表7-11。
