任务4 识读固定钳身零件图
识读图7-56所示的固定钳身零件图。

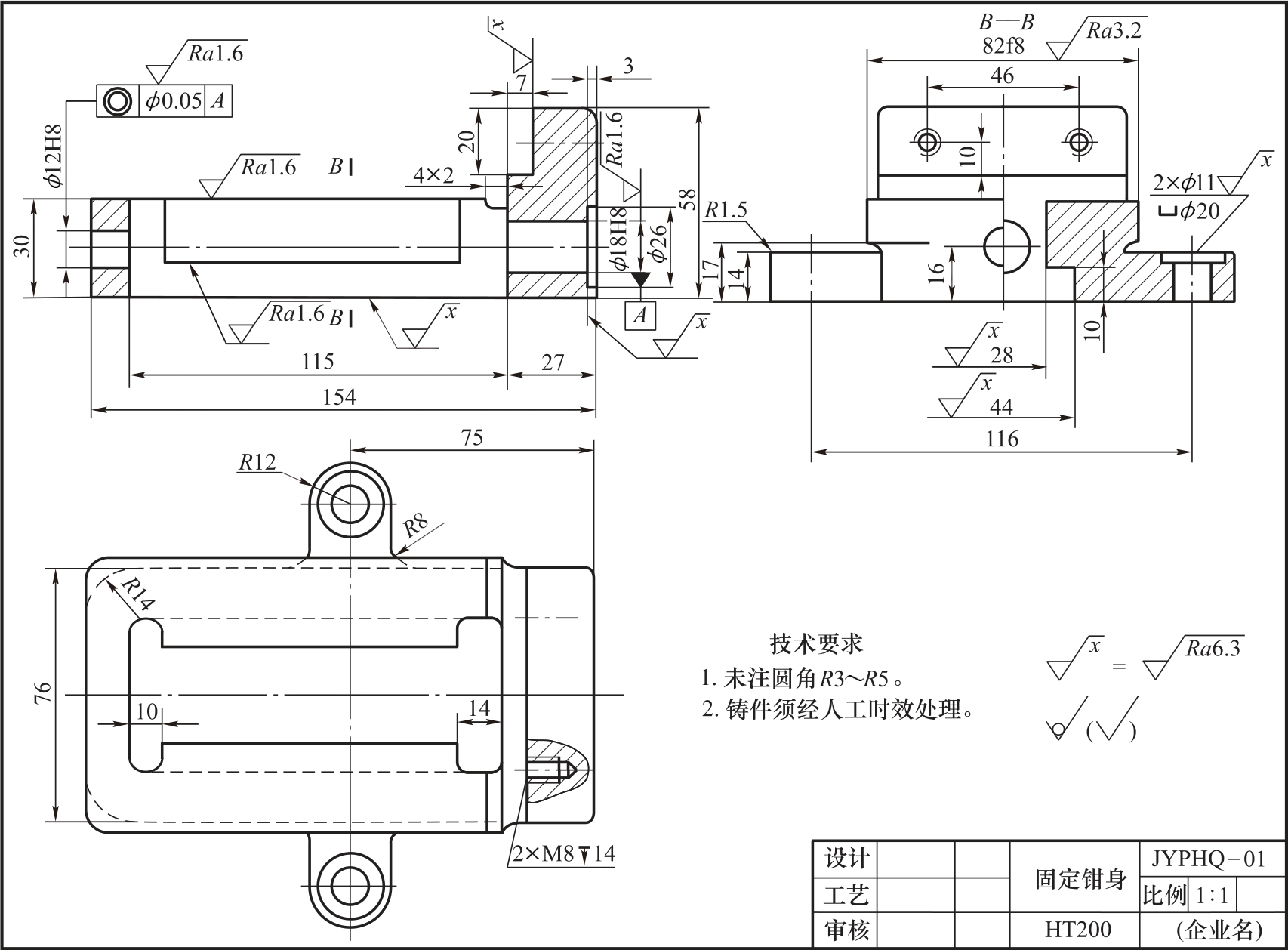

图7-56 固定钳身零件图
识读钳身零件图
读箱体类零件图的要求、步骤与读其他零件图相同。下面以读固定钳身零件图（图7-56）为例，来进一步熟悉箱体类零件图的识读方法和步骤。
汽车上的变速器壳体、转向器壳体、气缸体、气泵缸体、后桥壳等均属于箱体类零件。该类零件的主要作用是容纳、支撑传达件，也起定位、密封和保护等作用。
任务实施
一、初读，知其概貌
先看标题栏，可知零件名称为固定钳身，材料为HT200灰口铸铁，绘图比例为1∶1等。再浏览一下全图，可知零件的大致结构为长方块。
二、细读，分析视图表达方案，详解各部分结构
1.分析表达方案
主视图为全剖视图，反映零件内腔的具体结构；俯视图采用局部剖视，表达主体结构的形状特征、拱形块的形状特征；对右边叠加块作局部剖表达螺纹孔的详细结构；左视图采用半剖视图，表达右边叠加块的形状特征、拱形块的厚度，以及进一步表达整体结构和局部小结构。该零件各视图的表达方案如图7-57所示。

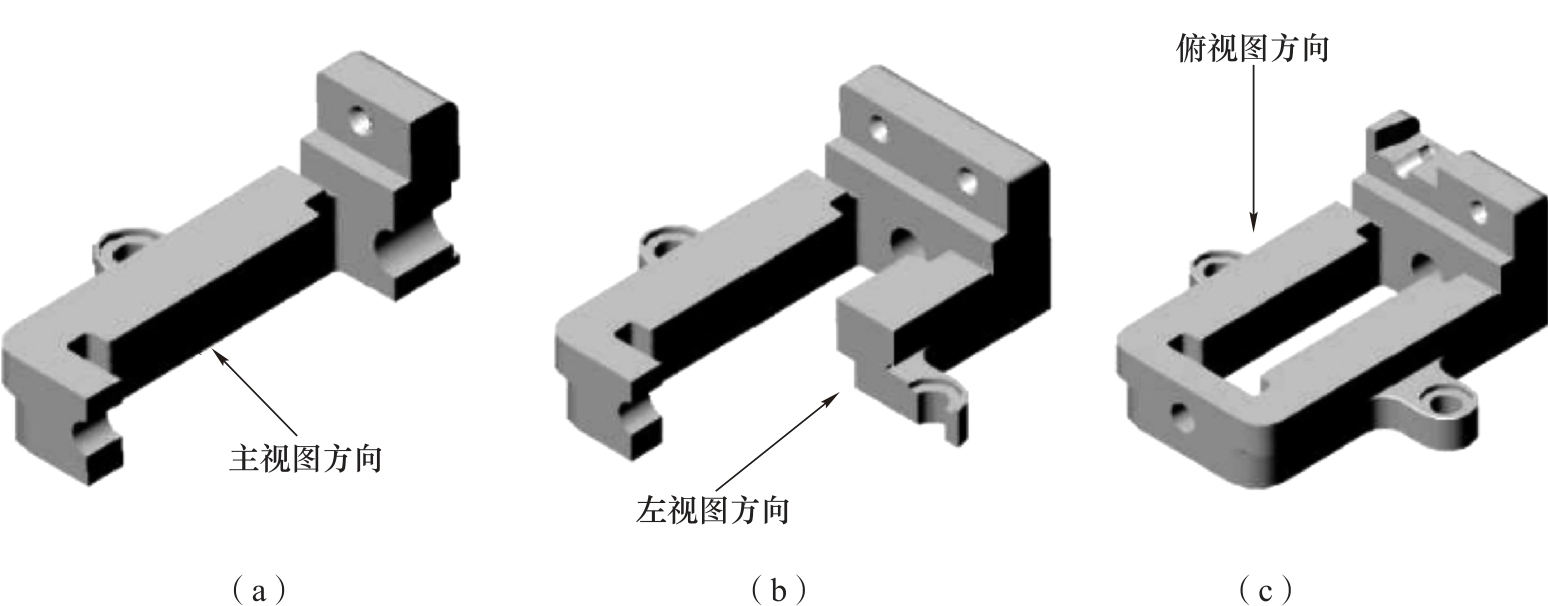

图7-57 固定钳身各视图的表达方案
（a）主视图方案；（b）左视图方案；（c）俯视图方案
2.读出各部分结构
主体是带“工”形孔的长方块，上方大下方小；中部下方前后对称叠加拱形块，拱形块上有安装孔；右上方叠加块，有台阶、螺纹孔、圆角等结构，整个零件前后对称。综合归纳，固定钳身造型如图7-58（a）所示，它是图7-58（b）所示机用虎钳的支撑基件。

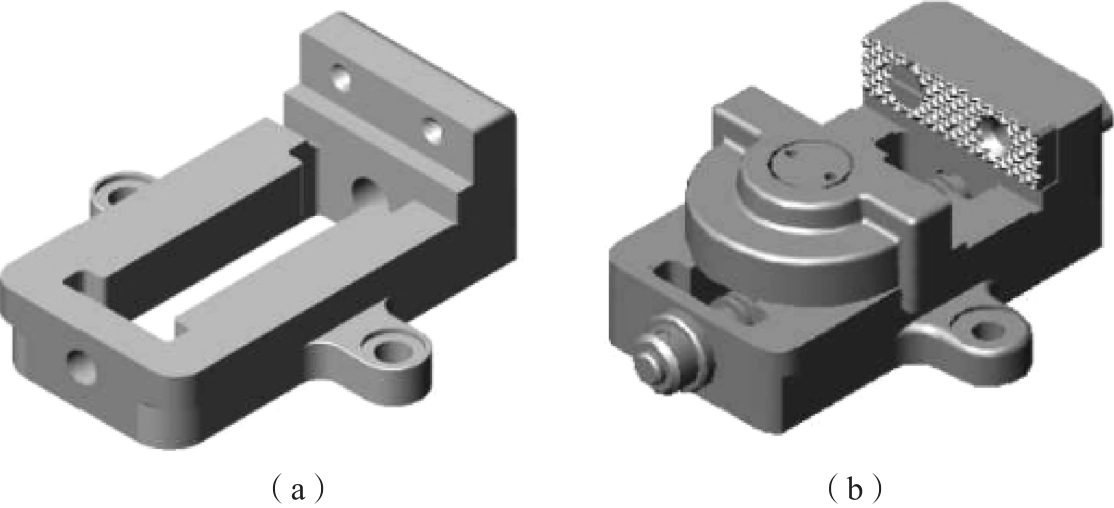

图7-58 零件与部件的三维造型
（a）固定钳身造型；（b）机用虎钳造型
三、分析尺寸及技术要求
（1）尺寸基准：固定钳身在长度方向上选择右端面作为尺寸基准，在宽度方向选择前后对称面作为尺寸基准，在高度方向选择底面作为尺寸基准。
（2）尺寸分析：采用形体分析法标注尺寸，定位尺寸——长度方向75，宽度方向46、116，高度方向16、14；其余尺寸都是定形尺寸。
（3）尺寸公差：ϕ12H8、ϕ18H8、82f8。
（4）表面粗糙度：有Ra1.6，Ra3.2、Ra6.3和“不加工”几个精度，其中表面粗糙度要求最高的是ϕ12及ϕ18两处孔的内表面。
（5）几何公差：同轴度公差，基准要素为右边ϕ18H8孔的轴线，被测要素为左边ϕ12H8孔的轴线，即ϕ12H8孔的轴线相对于ϕ18H8孔的轴线的同轴度公差值为ϕ0.05。
（6）其他：人工时效处理、未注铸造圆角R3～R5。
总之，识读装配图时，应先全面分析、综合归纳、获得完整概念，得到对装配体的总的认识，然后根据装配图，分析其传动路线、工作原理与拆装顺序、装配与使用特点，以及安装使用中应注意的问题等。
在读图过程中为什么要从视图表达方案入手，而且要几个视图联系起来分析？
