任务3 识读拨叉零件图
识读图7-54所示的拨叉零件图。

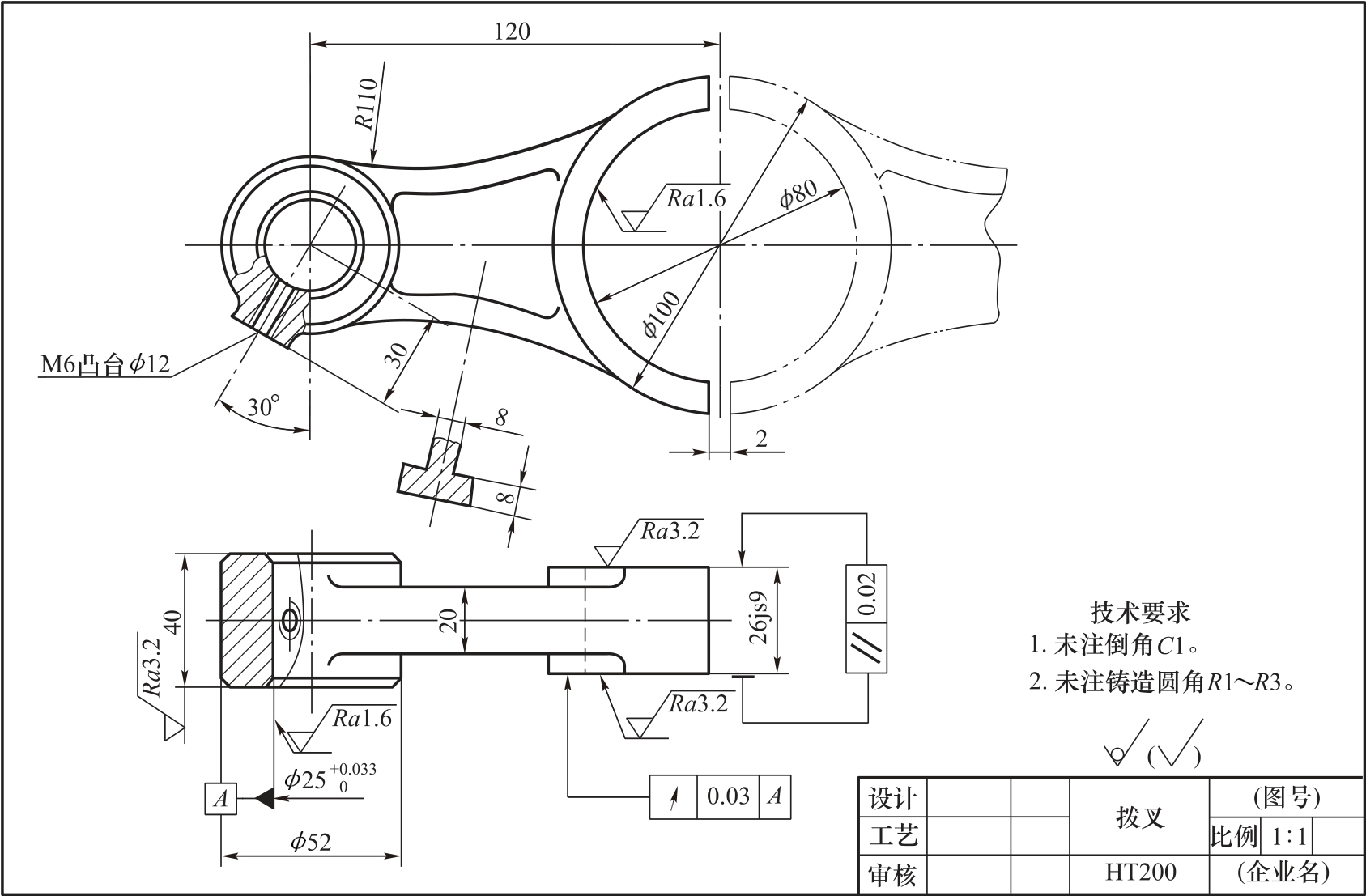

图7-54 拨叉零件图
识读拨叉零件图
识读叉架类零件图的要求、方法、步骤与盘盖类零件相同。下面通过两个具体实例来进一步知晓、理解叉架类零件的构造、视图方案、尺寸及技术要求。
汽车上的拨叉、连杆、支架、支座等均属此类零件。叉架类零件通常起传动、连接、调节、制动、支承和连接等作用。
任务实施
图7-54所示为拨叉零件图，这是一个很典型的叉架类零件。
一、了解零件图
浏览全图，看标题栏，可以看出该零件属于叉架类零件中的叉类零件，零件的名称为拨叉，材料是HT200灰口铸铁。阅读标题栏还能知道零件的设计者、审核者、制造厂家，以及零件图的比例等内容。
二、分析视图表达方案
1.零件放置
分析图7-54所示拨叉的视图表达方案，由于拨叉无法自然安放，因此采用了主要对称面平行于投影面的放置方法，即高度方向的对称面平行于水平投影面，宽度方向的对称面平行于正立投影面。
2.视图方案
图7-54所示的拨叉零件共用了三个视图来表达零件的内外结构，其中主视图为局部剖视图，表达了零件整体特征；俯视图为局部剖视图，表达了各形体宽度方向的特征；而移出断面图则表示了连接板的结构。
三、细读各部分结构
先看主体部分，后看细节。按表达方案找出投影的对应关系，分析形体，并兼顾零件的尺寸与功用，以便帮助想象零件的形状。
根据叉架类零件的特点，主体结构可分成三部分，工作部分——叉口即右端部分，由近半个圆柱筒构成；支承（或安装）部分是该图的左端部分，为圆柱筒结构；连接及加强部分为该图中间的连接板，由移出断面图可看出为“工”字形结构。
另外，从主、俯视图中的局部剖视图可看出，在左端圆柱筒上叠加了圆柱筒凸台的小结构；内孔为M6螺纹通孔，外圆ϕ12，台面距大圆柱筒轴线30。
由以上分析可想象出拨叉的形体构成，如图7-55所示。
图7-55 拨叉的三维造型
四、尺寸分析
图7-53所示的拨叉零件在长度方向的主要尺寸基准为左端圆柱轴线，因为左边圆柱筒与轴装配而使拨叉在部件中定位，所以常以此轴线作为基准；宽度方向以零件的前后对称面作为尺寸基准；高度方向则以零件的高度方向对称中心而作为尺寸基准。图中其他定位尺寸有120、30、30°。
五、技术要求分析
（1）表面粗糙度：表面粗糙度要求最高的是左端圆柱筒内孔表面、右端叉口内孔为Ra1.6；其次为圆柱筒两侧面、叉口两侧面为Ra3.2；其他加工面为Ra12.5；其他为毛坯面。
（2）尺寸公差：ϕ25孔的上偏差为+0.033，下偏差为0，查得公差带代号为H8。
（3）几何公差：叉口两侧面有平行度要求，基准要素为叉口前端面，被测要素为叉口后端面，平行度公差值为0.02。
（4）材质：无特殊要求。
（5）其他：倒角、圆角要求。
