附：条文说明
四川省工程建设地方标准
四川省预制装配式自保温混凝土 外墙板生产、施工与质量验收标准
Production, construction and quality acceptance standard for the precast assembled self insulating concrete exterior wall panel in Sichuan Province
DBJ51/T 111－2019
条文说明
制定说明
《四川省预制装配式自保温混凝土外墙板生产、施工与质量验收标准》DBJ51/T 111－2019，经四川省住房和城乡建设厅2019年3月12日以建标〔2019〕150号文公告批准发布。
为了便于广大生产、施工、科研、质监等单位有关人员在使用本标准时能准确理解和执行条文规定，《四川省预制装配式自保温混凝土外墙板生产、施工与质量验收标准》编制组按章、节、条顺序编制了本标准的条文说明，对条文规定的目的、依据以及执行中需要注意到的有关事项进行了说明。但是，本标准的条文不具备和标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。
目 次
1 总 则·····················································································43
2 术 语·····················································································44
3 基本规定·················································································45
4 材 料·····················································································46
4.1 一般规定········································································46
4.3 保温材料········································································46
5 生 产·····················································································47
5.1 一般规定········································································47
5.2 生 产············································································47
5.3 构件运输与存放·····························································49
6 施 工·····················································································50
6.1 一般规定········································································50
6.4 构件吊装········································································50
6.5 构件安装与连接·····························································50
6.6 安全文明施工·································································52
7 质量验收·················································································53
7.1 一般规定········································································53
7.2 预制构件········································································53
7.3 安装与连接····································································54
1 总 则
1.0.1 近年来，国家大力推广装配式建筑，其技术水平呈现上升发展的趋势，应用前景广泛。四川省在推广应用中也取得了一定的经验，包括构件生产、施工与质量控制等。预制装配式自保温混凝土外墙板作为最重要的构件之一，迫切需要相应的标准来指导生产、施工与质量验收。为了促进建筑装配式的发展，并推广应用装配式建筑，特制定本标准。
2 术 语
2.0.1 预制自保温混凝土墙承重板、预制自保温混凝土墙非承重板和预制混凝土外墙模板的区别在于构造形式和连接方式。前两种为俗称的三明治夹芯板，后一种是作为墙体外模板整体浇筑的。预制自保温混凝土墙承重板一般通过钢筋套筒灌浆或钢筋浆锚搭接与主体结构进行连接，而预制自保温混凝土墙非承重板一般通过螺栓或焊接与主体结构进行连接。
2.0.8 钢筋浆锚搭接连接，是将预制构件的受力钢筋在特制的预留孔洞内进行搭接的技术。构件安装时，将需搭接的钢筋插入孔洞内至设定的搭接长度，通过灌浆孔和排气孔向孔洞内灌入灌浆料，经灌浆料凝结硬化后，完成两根钢筋的搭接。其中，预制构件的受力钢筋在采用有螺旋钢筋约束的孔道中进行搭接的技术，称为钢筋约束浆锚搭接连接。
3 基本规定
3.0.1、3.0.2 预制装配式自保温混凝土外墙板的协同设计工作是工厂化生产和装配化施工的前提。预制装配式自保温混凝土外墙板设计应统筹设计、生产运输和施工，进行建筑、结构、机电、室内装修等专业一体化的设计，同时宜运用建筑信息模型技术，建立信息协同平台，将预制装配式自保温混凝土外墙板设计、生产、施工等各环节联系为一体化管理，提高设计、制作和施工各阶段及各专业之间协同配合的效率以及一体化管理水平。
3.0.3 深化设计是预制自保温混凝土外墙板投入批量生产的前提，一般包含吊环、预埋管线、预留洞等信息。保温连接件的设计文件宜由设计单位编制，也可由保温连接件生产企业编制，应由设计单位复核认可。
3.0.4 考虑到钢筋与保温连接件的布置因素，混凝土层厚度宜适当加大。
4 材 料
4.1 一般规定
4.1.1 预制构件生产厂自行拌制混凝土的，宜采用散装水泥。
4.1.4 保温连接件是涉及建筑安全和使用功能的重要部件，必须进行型式检验，且型式检验项目应覆盖需求项目。
4.3 保温材料
4.3.1 由于预制自保温混凝土外墙板采用夹芯保温构造形式，若要求保温材料具备良好的阻热能力，则应采用导热系数小的材料。又因保温材料的吸水率对保温效果和墙体质量会造成巨大影响，故又严格地限制了材料的吸水率。常用保温材料中的泡沫聚苯乙烯板（EPS）、挤塑聚苯乙烯板（XPS）、聚氨酯板（PU）能符合要求。但因这些材料均属于可燃材料，依据《装配式混凝土结构技术规程》JGJ 1的规定，其燃烧性能不应低于B2级。在这些材料中，考虑成本、保温性能、文明生产与施工等因素，推荐使用XPS。
5 生 产
5.1 一般规定
5.1.2 根据生产工艺、设备特性、原材料，试验确定混凝土基准配合比，在生产中依据环境条件和原材料状态进行适时调整。
5.1.3 模具是预制构件尺寸准确的主要控制手段，应保证用于生产的模具处于合格状态。
5.1.5 因同一项目楼层高度基本相同，故构件高度也基本相同。本条规定有利于提高构件保温层的加工效率，并利于材料节约。在生产过程中，保温板在厚度方向上不应分层。
5.2 生 产
5.2.1 目前的技术手段尚不能经济地对混凝土预制构件进行结果质量检验，必须通过可靠的过程控制措施保障产品质量，而隐蔽检验是过程控制的关键环节。
5.2.2 本条规定的目的在于控制构件生产工序之间的时间间隔，使保温板与混凝土层的黏结全部在混凝土凝结之前完成。
5.2.3 保温连接件与钢筋位置冲突的相互避让指：钢筋容易弯曲且允许弯曲时，钢筋避让保温连接件；钢筋不易弯曲或不允许弯曲时，保温连接件避让钢筋。对于避让后超过偏差标准的情况，均应由设计单位确认其调整方案。
5.2.7 该条是防止保温板与混凝土层剥离的具体措施。对于保温板露出内叶板或外叶板的区域，宜增设加强固定措施。

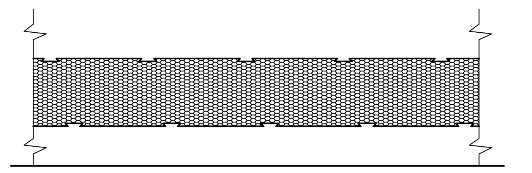

带有燕尾槽的保温板如图1所示。
图1 保温板的燕尾槽示意
5.2.8 本条规定是保证构件内部混凝土质量的重要措施。在预制自保温混凝土外墙板生产时，一般先对外叶板进行浇筑，在振捣合格后铺设保温板；如有内叶板的，在铺设好保温板后安装内叶板的钢筋和模具，检查合格后进行内叶板的混凝土浇筑和振捣。在第二次的混凝土振捣中，需要注意避免外叶板混凝土的过振，可采取一次浇筑采用振动平台，二次浇筑采用振捣棒的工艺方式。
5.2.9 超过本条规定的养护温度会对保温层造成不利影响，过高的温度甚至会引起保温层变形而导致产品报废。
5.2.10 对于有窗洞以及与底模接触的部分有凹凸的构件，其脱模吸附力较一般平面构件大，且棱角更多，需要更高的脱模强度。一般预制构件的脱模强度不能达到设计强度，因此应增加支撑，防止保温连接件过早地承受剪切力，特别应注意避免完全由外叶板底部支撑受力。
5.3 构件运输与存放
5.3.1 与平放相比，立放与外墙构件的设计受力条件更相符。
5.3.2 国外及国内的部分厂家已经采用了集存放和运输为一体的专用运输拖车，有利于加快构件产品的周转，属于先进的技术。但其成本和对管理水平的要求较高，我省的基础较差，仅作推荐性要求。
5.3.5 需采取保护措施的预制自保温混凝土外墙板既包括现场堆放的，也包括工作面临时固定的。
6 施 工
6.1 一般规定
6.1.1 施工单位应结合装配施工特点，针对构件堆放、吊装、安装等施工安全要求，制订系列安全专项方案并完成审批手续，属于超过一定规模的危险性较大分部分项工程的，施工单位应组织专家对方案进行论证。
6.1.4 预制装配式自保温混凝土外墙板施工具有其固有特性，应设立配置与其相匹配的项目部机构和人员。在施工前应对相关工作人员进行培训和技术、安全、质量交底，培训和交底对象包括一线管理人员和作业人员、监理人员等。
6.4 构件吊装
6.4.2 吊装设备应根据构件吊装需求进行匹配性选型，安装施工前，应再次复核吊装设备的吊装能力、吊装器具和吊装环境，满足安全、高效的吊装要求。
6.5 构件安装与连接
6.5.1 竖向构件临时斜撑一般安放在其背面，且一般不宜少于2道。当墙板底没有水平约束时，墙板的每道临时支撑包括上部斜撑和下部支撑，下部支撑可做成水平支撑或斜向支撑。
6.5.5、6.5.6 临时固定拆除时，需检查预制装配式自保温混凝土外墙板经过安装后的连接情况，确认其已与主体结构形成稳定的受力体系后，方可拆除临时固定。
6.5.7 要求对灌浆作业形成施工质量检查记录，是使灌浆作业的过程质量控制可追溯；灌浆作业时是否要求监理人员旁站监督，根据工程情况由责任主体决定；施工验收后，如对套筒灌浆连接接头质量有疑问，可委托第三方独立检测机构进行非破损检测。

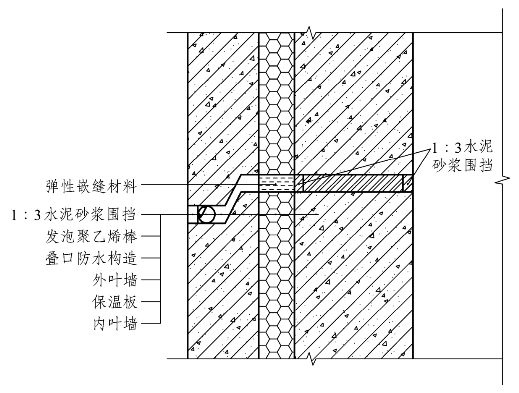

6.5.10 预制装配式自保温混凝土外墙板防水宜采用构造防水和材料防水相结合的方式，水平缝可参考图2，竖向缝可参照图集《预制混凝土剪力墙外墙板》15G36-1。
图2 水平缝防水构造大样
6.6 安全文明施工
6.6.1 施工安全除应符合本标准规定外，尚应符合现行国家、行业标准《建筑施工安全技术统一规范》GB 50870、《建筑施工安全检查标准》JGJ 59、《建筑施工高处作业安全技术规范》JGJ 80、《施工现场临时用电安全技术规范》JGJ 46、《建筑施工临时支撑结构技术规范》JGJ 300、《建筑机械使用安全技术规程》JGJ 33等的相关规定。
6.6.8 施工现场“十不吊”通常是指：超载或被吊物重量不清不吊；指挥信号不明确不吊；捆绑、吊挂不牢或不平衡，可能引起滑动时不吊；被吊物上有人或浮置物时不吊；结构或零部件有影响安全工作的缺陷或损伤时不吊；遇有拉力不清的埋置物件时不吊；工作场地昏暗，无法看清场地、被吊物和指挥信号时不吊；被吊物棱角处与捆绑钢绳间未加衬垫时不吊；歪拉斜吊重物时不吊；容器内装的物品过满时不吊。
7 质量验收
7.1 一般规定
7.1.1 当预制装配式自保温混凝土外墙板在施工现场生产时，应按现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的有关规定进行验收。
7.1.2 预制装配式自保温混凝土外墙板整体归类为主体分部-混凝土结构子分部-装配式结构分项工程，其中保温部分归类于建筑节能分部-围护系统节能子分部-墙体节能分项工程，外叶板面装饰部分归类于建筑装饰装修分部工程-饰面砖子分部工程和外墙防水子分部工程。
7.1.4 民用建筑工程及其室内装饰装修工程验收时应检查建筑材料和装饰材料的污染物检测报告、材料进场检验记录、复检报告。
7.2 预制构件
7.2.1 对专业企业生产的预制构件，质量证明文件应包括产品合格证明书、混凝土强度检验报告及其他重要检验报告等；预制构件的钢筋、混凝土原材料、预埋件等均应按照国家现行有关标准的有关规定进行检验，检验报告在预制构件进场时可不提供，但应在构件生产单位存档保留，以便需要时查阅。
7.2.2 对于出现的外观质量严重缺陷，影响结构性能和安装、使用功能的尺寸偏差，以及拉结件类别、数量和位置有不符合设计要求的情形应作退场处理。如经设计同意可以进行处理后使用，则应制订处理方案并获得监理确认后，由预制构件生产单位按技术处理方案处理，处理后应重新验收。
7.3 安装与连接
7.3.8 预制装配式自保温混凝土外墙板的接缝防水施工是非常关键的质量检验内容，是保证外墙防水性能的关键，施工时应按设计要求进行选材和施工，并采取严格的检验验证措施。考虑到此项验收内容与结构施工密切相关，应按设计及有关防水施工要求进行验收。
