（1）软件简介

Geomagic Design X为3D Systems公司旗下的产品。该软件提供了新一代的运算模式，可实时将点云数据运算出无缝连接的多边形曲面，使它成为3D Scan后处理的最佳化接口。该软件拥有强大的点云处理能力和正向建模能力，可以与其他三维软件无缝衔接，适用于工业零部件的逆向建模工作。以Geomagic Design X 2016作为讲解案例，Geoamgic Design X 2016版本的用户界面跟2015版本相比有很大的变化，它更趋向目前大众化建模软件的界面，该用户界面对于初学者来说更直观，更方便，如图3.39所示。它由快速访问工具栏、菜单、工具面板、工具栏、工具条、特征树、模型树、模型视图窗口、Accuracy Analyzer（TM）等组成。用户界面窗口和工具栏可以修改，可以使它们常显示或在工具栏区域点击鼠标右键动态显示。

该软件的特点如下：

①专业的参数化逆向建模软件。

②基于历史树的CAD建模。

③基于特征的CAD数模与通用的CAD软件兼容。

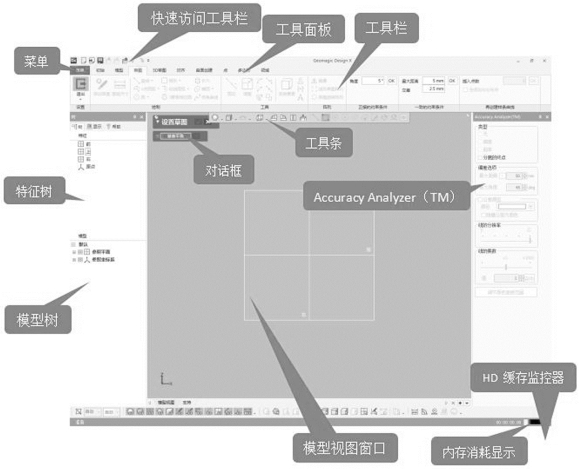

图3.39　Geomagic Design X软件界面

（2）软件的基本操作

左键：选择。

右键：旋转。

鼠标滚轮：缩放。

Ctrl+右键：移动。

（3）工作流程

对产品实物样件的表面进行数字化处理（数据采集、数据处理），并利用可实现逆向三维造型设计的软件来重新构造实物的三维CAD模型（曲面模型重构），之后用CAD/CAE/CAM系统实现分析、再设计、数控编程、数控加工的过程。工作流程图如图3.40所示。

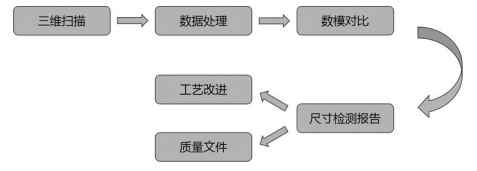

图3.40　工作流程

（4）技术特点

建模分析技术对比分析见表3.8。

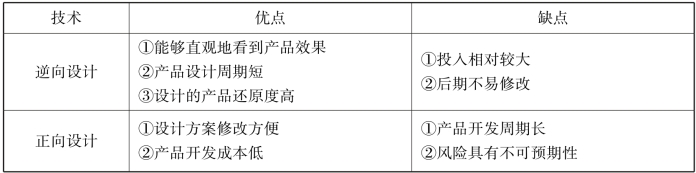

表3.8　建模技术对比分析表
