3.2.2 显像剂与标志点的使用
（1）显像剂的使用
1）喷涂显像剂所需的工具
所需工具：一次性手套、镊子（图3.32）。

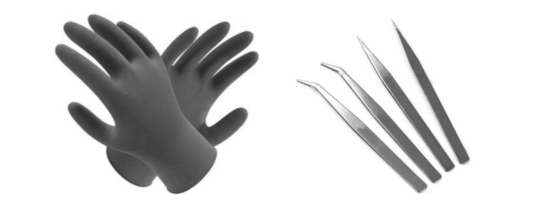

图3.32 一次性手套、镊子
2）使用方法
①用清洗剂将目标物体表面的污物（浮锈、油脂等）清洗干净，以打开渗透通道。
②用渗透剂对已处理干净的工件表面均匀喷涂，渗透5～15 min。
③用清洗剂将工件表面的渗透剂擦洗干净。
④将显像剂充分摇匀后，在距目标物体150～200 mm处均匀喷涂。
⑤喷涂显像剂后，片刻即可观察缺陷。
⑥检查完毕，用清洗剂擦洗目标物体表面以去除显像剂。
步骤流程如图3.33所示。
3）使用时的注意事项
①请勿向人体及餐具喷射。
②请勿放在阳光下暴晒。
③使用现场应避免火种。
④误入眼睛及皮肤及时用清水冲洗。
⑤尽可能使用防护手套。
⑥切勿让小孩玩弄以免发生意外。
⑦密闭容器使用，注意通风。

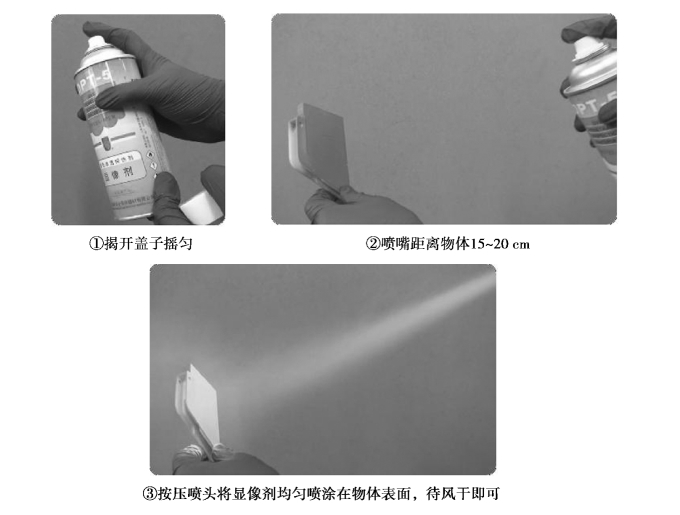

图3.33 显像剂使用流程
4）喷涂处理效果
喷涂显像剂时需注意物体表面应喷涂均匀，不能影响模型的特征，以免影响后期的扫描操作。喷除效果如图3.34所示。

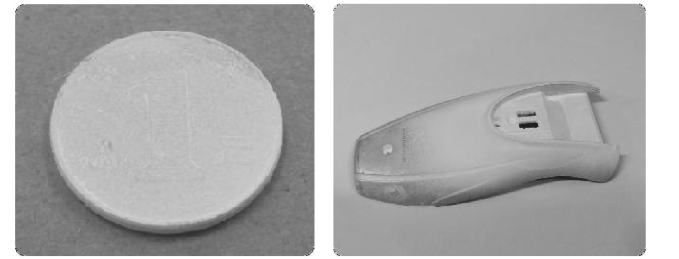

图3.34 喷涂效果合格、喷涂效果不合格
5）应用范围
对于黑色、透明以及透光物体均需在扫描测量前喷涂显像剂。处理原因可详见表3.6。

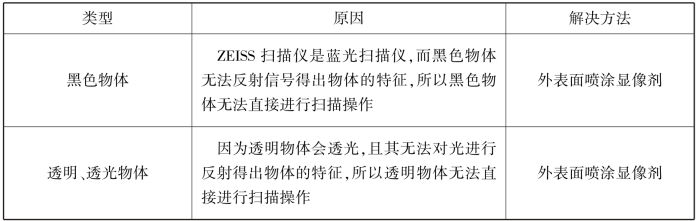

表3.6 处理原因分析表
（2）标志点的使用
1）使用方法（图3.35）
①根据扫描的目标物体的大小选择相应规格的标志点。
②从卷带上撕下标志点直接粘贴在物体对应处。

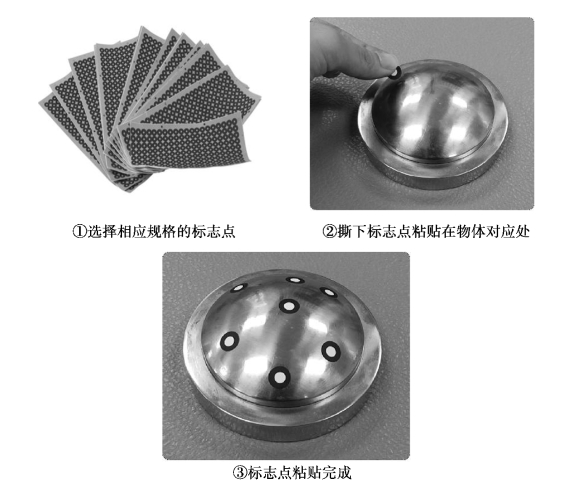

图3.35 标志点粘贴步骤
2）标志点去除
使用完成后只需从物体表面撕下标志点即可。
3）使用时的注意事项
①标志点要尽量贴在工件的平面区域或曲率较小的曲面，且距离工件边界较远一些。
②标志点不要贴在一条直线上，尽量不对称粘贴。
③公共标志点至少有3个。由于图像质量、扫描角度等多方面原因，有些标志点不能正确识别，因而建议用尽可能多的标志点，一般5～7个为宜。
④标志点应使相机能以尽可能多的角度同时看到。
⑤粘贴的标志点要保证扫描策略的顺利实施，并使标志点在长度、宽度、高度方向上合理分布。
4）标志点粘贴示意图（图3.36、图3.37）
图3.36 错误粘贴方式
图3.37 正确粘贴方式
5）标志点应用对象
标志点适用于回旋物体以及大尺寸工件如图3.38所示。使用原因见表3.7。

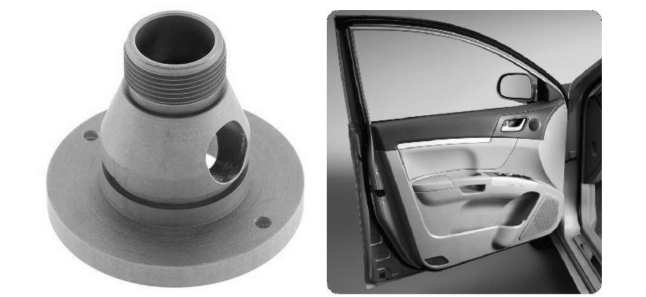

图3.38 回旋物体、大尺寸件

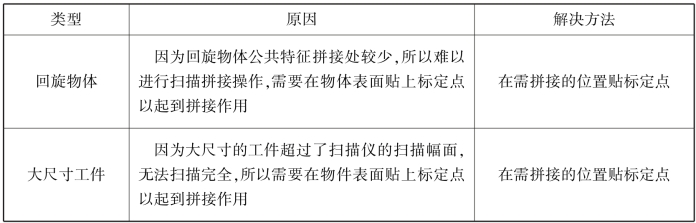

表3.7 标志点使用原因分析表

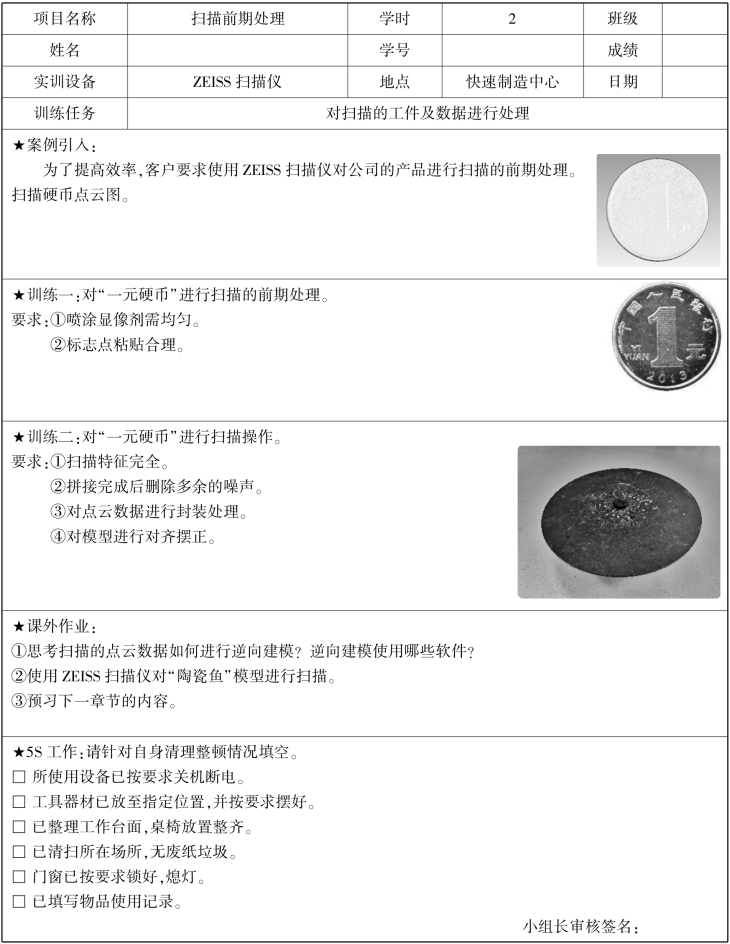

项目单卡
