主起落架缓冲支柱微动开关的调整

十五、主起落架缓冲支柱微动开关的调整

1.所需设备

三用表、绝缘密封胶、绝缘清漆。

2.准备工序

·用千斤顶顶起直升机。

·卸下起落架舱门（如果直升机装有舱门）。

3.微动开关的调整

·检查缓冲支柱是否完全伸出。

·从底座（1）上松开并卸下3个螺栓（2），以取下盖子（4）。

·断开微动开关电缆插座。

·将三用表连接到插座上（接线柱A和B）。

·松开锁紧螺母（5）。

·用螺丝刀拧动螺钉（6），以确定微动开关的断开点（A、C）。

·从断开点拧螺钉（6）1～1.5扣，以保证有适当的间隙。

·把住螺钉（6），拧紧锁紧螺母（5）。

·将1滴漆滴到锁紧螺母上。

·在底座（1）上将盖子（4）定好位，并用3个在螺纹部分涂绝缘密封胶的螺栓（2）和垫圈（3）固定，用锁线将螺栓和微动开关的螺母锁牢。

·从插座上断开三用表。

重新把微动开关电缆插座连到结构上。

4.最后工序

·装上起落架舱门。

·调整直升机，使机轮着地。

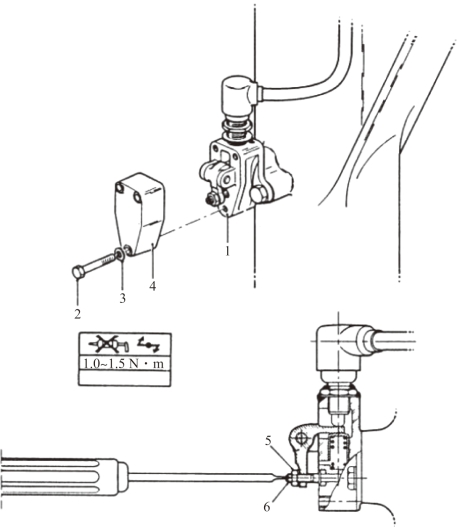

微动开关调整示意图
