起落架收起保险联锁系统试验

十六、起落架收起保险联锁系统试验

1.所需设备

主起落架约束板、三用表、液压千斤顶、28伏直流地面电源

2.准备工序

a）给直升机供电。

b）向后倾斜仪表板。

c）在起落架控制开关1G的接线柱1A和直升机地板之间，连接三用表。

3.操作工序

注：在试验过程中，不要使液压系统超载运转。检查起落架控制开关是否被安全销固定。

a）在左主起落架上安装主起落架约束板。

b）用千斤顶顶起直升机。

c）检查：

·右主起落架和前起落架缓冲支柱是否伸出。

·前起机轮是否对中并锁住。

d）检查三用表读数是否为零。

e）放下直升机。

f）从左主起落架上拆下主起落架约束板，安装到右主起落架上。

g）用千斤顶顶起直升机。

h）检查：

·左主起落架和前起落架缓冲支柱是否伸出。

·前起机轮是否对中并锁住。

i）检查三用表读数是否为零。

j）放下直升机。

k）从右主起落架上，拆下主起落架约束板。

l）用千斤顶顶起直升机。

m）检查所有缓冲支柱是否伸出。

n）转动前轮，使之与对称中心线成大于2°的偏角。

o）检查三用表的读数是否为零。

p）前轮对中并锁住，将起落架开关置于“应急”位置。

q）检查三用表读数是否为零。

r）前轮对中并锁住和放下直升机，使机轮着地。

s）检查摇臂（2）不与微动开关的接触点（1）接触。

4.校正工序

a）如果摇臂（2）与微动开关接触点（1）接触，重新调整微动开关。

b）如果在3d、3i、或3o操作工序中，三用表的读数不为零，重新调整有关的微动开关。

c）重新调整微动开关后，重新试验。

d）如果三用表再次偏离零点，更换新的微动开关。

e）在新安装的微动开关上进行试验。

f）如果三用表指针在3q操作步骤中偏离零点，更换起落架“应急”开关。

5.最后工序

a）断开并拆下三用表。

b）放下仪表板并在原来位置锁住。

c）断开地面电源。

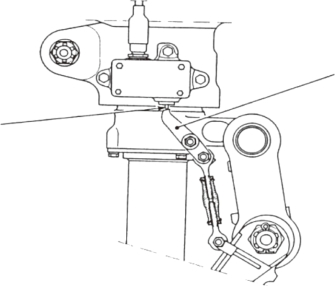

起落架微动开关
