一、水平界面的反射波时距曲线
如前所述，只要满足界面上下介质的波阻抗不相等，即ρ1V1≠ρ2V2，则入射到界面的地震波可按反射定律产生反射波。
如图6-16所示，地下有一水平波阻扰界面R，界面埋深h，其上部表层的波速为V1。爆炸点O为震源，在地面上设若干观测点接受反射波。如在C点反射到地面检波点S的反射波，其旅行路程为OC+CS。设与爆炸点O对称的O*为虚爆炸点（虚震源），则OO*=2h，而且反射界面是OO*的垂直平分面。于是ΔOCD=ΔO*CD，因而OC=O*C，∠OCD=∠O*CD，并且O*CS是一条直线。于是折射波旅行时间为
或
图6-16 水平二层介质的反射波时距曲线

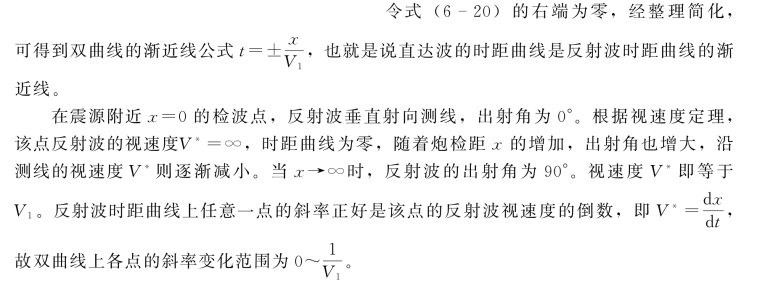

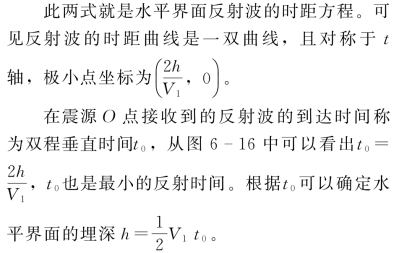

对式（6-19）两边平方得
