3.3.1　分流调节器数学模型

3.3.1　分流调节器数学模型

分流调节器通常分为多级，每级对应一个太阳电池阵支路，从母线误差电压放大器获得统一的母线电压检测值，再与每级分流电路的参考值比较后，驱动分流三极管，将太阳电池阵支路多余的电流分流到电源回线，以避免母线电压过高。

模拟线性分流器的等效电路如图3-17（a）所示。Vref为母线参考电压；vB为母线电压的瞬时值；vb=vB-Vref，为母线电压的交流小信号；ve为误差放大器的输出电压；ish为分流管电流。模拟线性分流器的传递函数为

式中，G1=ve/vb，为误差放大器增益；G2=ish/ve，为分流管的分流传导增益。

PWM开关分流器的小信号框图如图3-17（b）所示。Ip为太阳电池分阵电流，Vp为PWM锯齿波电压幅度，d为占空比，ZSA为太阳电池阵的源阻抗，A（s）为运算放大系数。PWM开关分流器的传递函数为

式中，FM=Ip/Vp。

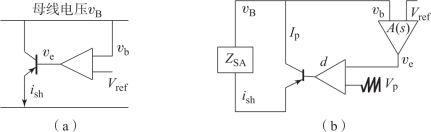

图3-17　分流器模型

（a）模拟线性分流器等效电路；（b）PWM开关分流器等效电路
