4.4.2　S3R分流调节器模型

4.4.2　S 3R分流调节器模型

1）简介

分流调节器模型，根据MEA的控制信号进行功率调节和汇集，同时，将阳照区剩余功率通过分流耗散。

2）原理与模型

分流调节器逻辑控制通过代码实现：

其中，SRVoltage为放电域电压起始点，即大于该电压时开始分流电。

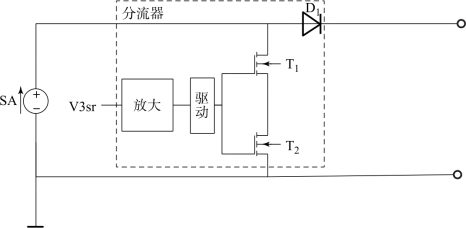

分流调节器物理电路原理如图4-20所示，图中SA为太阳能电池板等效电流源；根据V3sr中输出的控制信号来控制分流调节器两个MOS管的驱动电路，从而控制其开通和关断；T1与T2为分流MOS管；D1为二极管，主要作用是防止阴影区的电流流入。

图4-20　分流调节器原理

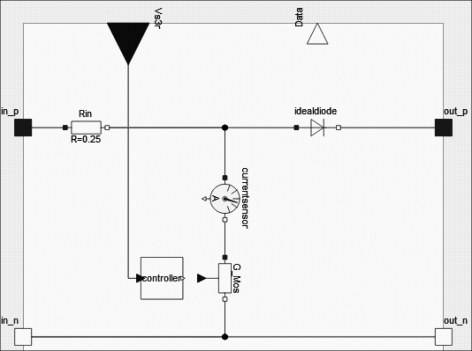

模型由一对电学双端口、一个可变电阻、一个串联等效电阻、一个等效二极管以及一个分流控制器组成，如图4-21所示。根据MOS管的原理，将其简化为受分流控制器控制的可变电阻，以提高求解效率。

图4-21　分流调节模型

3）接口信息

（1）信息输入接口，见表4-28。

表4-28　信息输入接口

（2）信息输出接口，见表4-29。

表4-29　信息输出接口

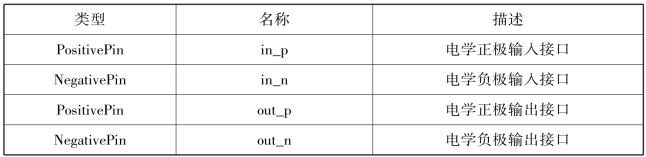

（3）物理双向接口，见表4-30。

表4-30　物理双向接口
