4.5.5　火工品配电器

4.5.5　火工品配电器

1）简介

火工品配电器的主要功能是接收来自综合电子系统的开关控制信号，对接在下游的火工品进行开关控制，以达到配电的目的。

2）原理与模型

火工品配电器的作用主要是实现火工品供电负载的配电功能。建模过程中主要依据该设备的功能描述及实际使用要求来进行建模。

开关控制配电器由电学双端口、火工品正线理想开关、火工品负线理想开关、火工品单路理想开关组成。配电器可配电的接口数量由用户进行参数设定。在使用过程中，各个开关的顺序为火工品负线开→火工品正线开→某火工品支路开→……→某火工品支路开→火工品正线关→火工品负线关。相较于开关控制配电器，火工品配电器具有两类开关：火工品母线开关和火工品开关。所有开关接受综合电子系统的控制。模型示意如图4-25和图4-26所示。

图4-25　模型图标

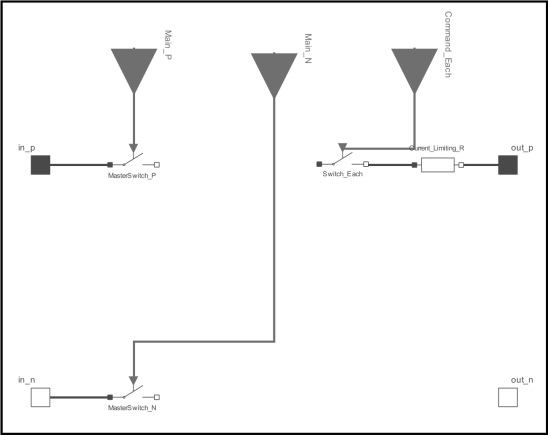

图4-26　组件视图

3）参数信息

参数信息见表4-53。

表4-53　参数信息

4）接口信息

接口信息见表4-54。

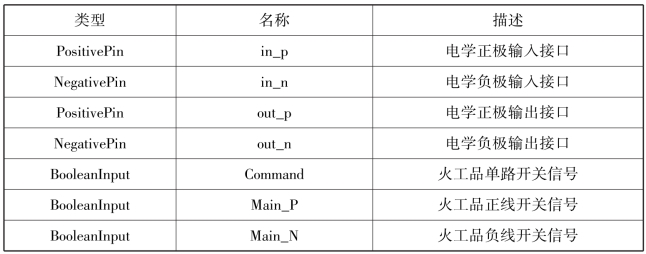

表4-54　接口信息
