4.5.6 典型负载模型
4.5.6.1 阻性负载
1）简介
阻性负载模型主要表征一些常值阻性功耗的负载，如加热器等。在进行稳态仿真时，可以用其表征一些大功率的负载，以反映其在整体稳态电路中的功耗水平，并方便电路分析。
2）原理与模型

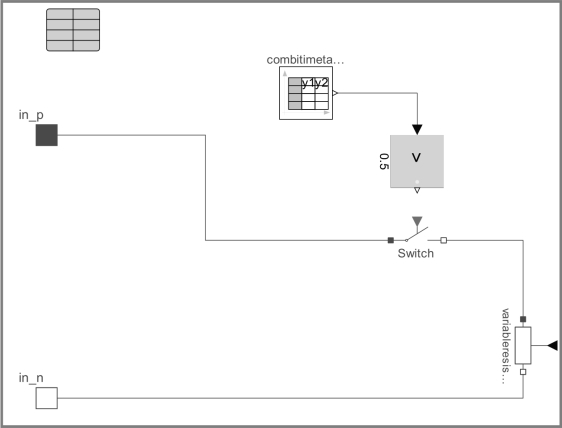

阻性负载模型由一对电学输入端口、一个负载开关机序列表、一个理想开关、一个标准电阻组成。其中电阻的阻值根据设定的模型功耗自动进行计算。模型组件视图如图4-27所示。模型主要根据阻性负载的特性和实际使用的模型需要进行建立，其中电阻模型来自标准库。
图4-27 阻性负载模型组件视图
3）参数信息
设计参数见表4-55。
表4-55 设计参数
4）接口信息
物理双向接口见表4-56。
表4-56 物理双向接口
4.5.6.2 感性负载
1）简介
感性负载模型主要表征一些带有电感属性的负载，如电机、变压器等。
2）原理与模型
感性负载模型由一对电学输入端口、一个负载开关机序列表、一个理想开关及标准电阻、电感组成。其中，电阻、电感的标称值可以根据设定的模型属性进行参数填写。
感性负载考虑RL电路模型，其中，R1和L1为并联部分，R2为串联电阻。当考虑理想情况下时，可将R2设为0。模型组件视图如图4-28所示。模型主要根据感性负载的特性和实际使用的模型需要进行建立，电阻模型、电感模型来自标准库。
图4-28 感性负载组件视图

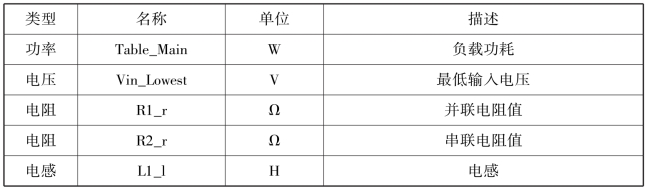

3）参数信息
设计参数见表4-57。
表4-57 设计参数
4）接口信息
物理双向接口见表4-58。
表4-58 物理双向接口
4.5.6.3 容性负载
1）简介
容性负载模型主要表征一些带有电容属性的负载，如开关电源等。
2）结构与原理
容性负载模型由一对电学输入端口、一个负载开关机序列表、一个理想开关、标准电阻、电容组成。其中，电阻、电容的标称值可以根据设定的模型属性进行参数填写。
感性负载考虑RC电路模型，其中，R1和C1为并联部分，R2为串联电阻。当考虑理想情况下时，可将R2设为0。模型组件视图如图4-29所示。模型主要根据容性负载的特性和实际使用的模型需要建立，电阻模型、电容模型来自标准库。

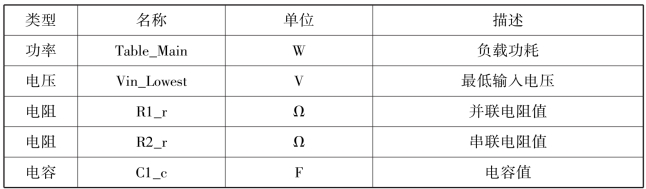

3）参数信息
设计参数见表4-59。
图4-29 容性负载组件视图
表4-59 设计参数
4）接口信息
物理双向接口见表4-60。
表4-60 物理双向接口
4.5.6.4 综合负载
1）简介
综合负载模型主要用于描述一些同时包含阻性、容性、感性的负载，适用于动态特性复杂的设备，适合短时仿真，并可观察其动态特性。
2）原理与模型

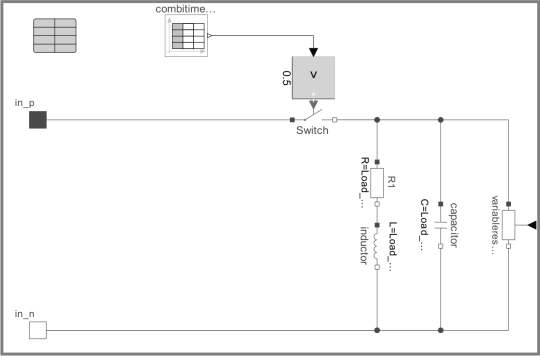

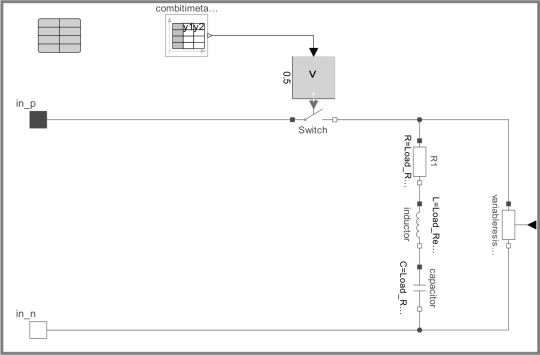

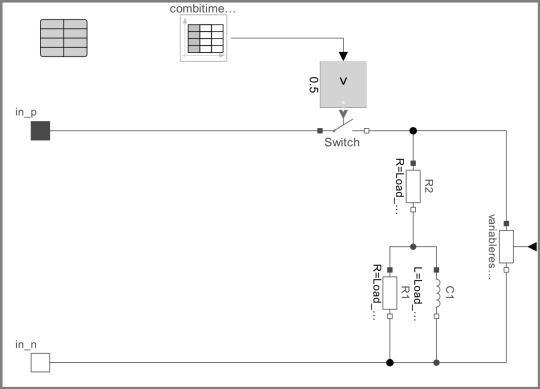

综合负载根据RLC组合的形式，分为RLC串联和RLC并联两种形式，分别如图4-30和图4-31所示。其中，串联形式为R、L、C三个组件串联，同时并联外部负载。并联形式为R、L串联并与C并联，同时并联外部负载。
图4-30 综合负载串联形式组件视图
两类综合负载模型均有一对电学输入端口、标准电阻模型、标准电容模型、标准电感模型、一个负载开关机序列表、一个理想开关和外接阻性负载模型。模型设计参考通用模型原理，其中电阻、电容、电感均来自标准库。

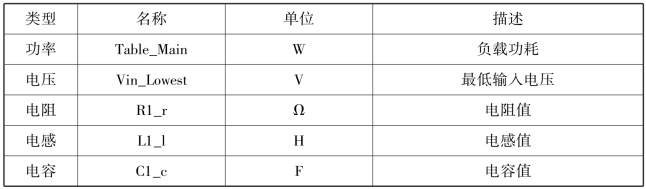

3）参数信息
设计参数见表4-61。
图4-31 综合负载并联形式组件视图
表4-61 设计参数
4）接口信息
物理双向接口见表4-62。
表4-62 物理双向接口
4.5.6.5 电机类负载
1）简介
电机类负载模型主要用于描述一些启动时冲击电流较大、需要一定时间稳定的负载，如风机、泵等，主要用于表征负载的动态特性，适用于短时仿真，并可观察其动态特性。
2）原理与模型

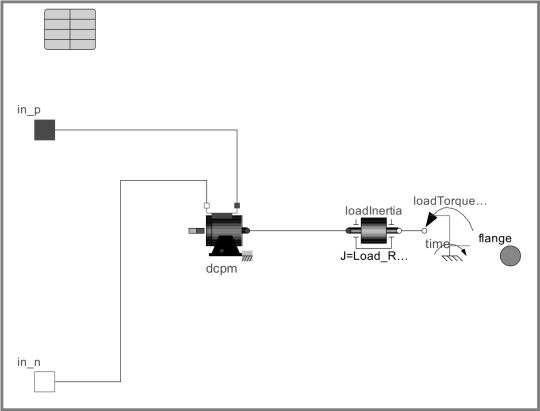

电机类负载模型由一对电学输入端口、一个直流电动机模型、一个惯量负载模型、一个阶跃的恒定力矩模型组成，如图4-32所示。其中，直流电动机、惯量负载以及阶跃的恒定力矩模型均来自标准库。电机类负载模型主要根据Modelica标准库中直流永磁电动机启动的示例模型Modelica.Electrical.Machines.Examples.DCMachines.DCPM_Start进行建立。
图4-32 电机类负载组件视图

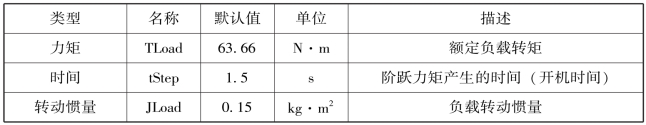

3）参数信息
设计参数见表4-63。
表4-63 设计参数
4）接口信息
（1）输入接口，见表4-64。
表4-64 输入接口
（2）物理双向接口，见表4-65。
表4-65 物理双向接口
