4.6 平面升空间
卧室平面升空间：

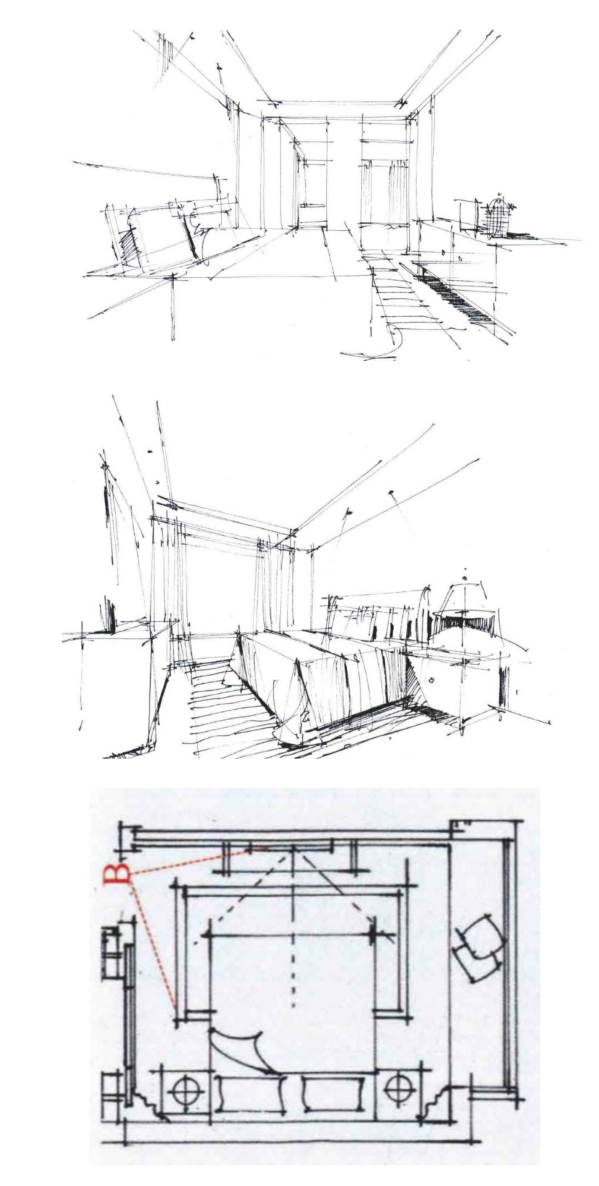

根据平面图视点的位置，分别勾勒一些草图，找到一个合适的角度表达空间内容，如图4.4 所示。
图4.4 卧室平面参照示意图（1）
图4.4 卧室平面参照示意图（2）

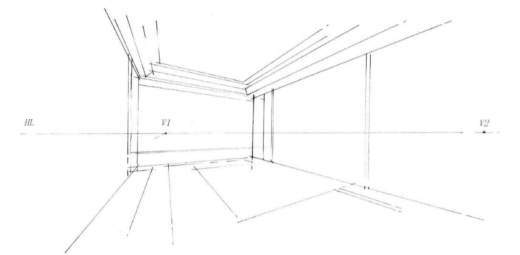

（1） 根据平面的尺度关系，确定内框的大小及位置，由于表达的主要内容在右侧，所以内框可以适当偏左一些， 这样构图比较平衡。将物体的正投影按比例在地面表达出来，同时将空间的大体结构表达出来，如图4.5 所示。
图4.5

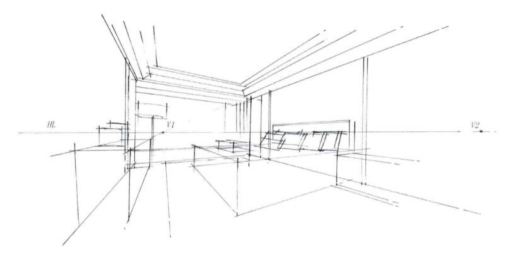

（2） 参考视平的尺寸，将室内陈设物品以体块的形式表达出来。此步骤应注意物体与物体、物体与空间的比例关系，如图4.6 所示。
图4.6
（3） 在体块的基础上：细化一些物体的结构与材质， 最后去掉多余的辅助线，深入刻画细节纹理，增强画面的对比关系，如图4.7 所示。
图4.7

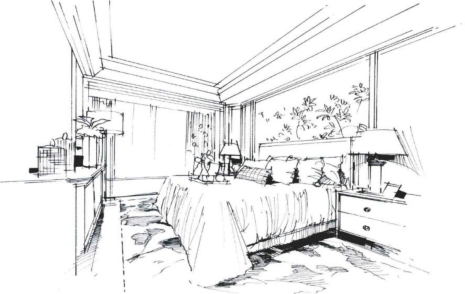

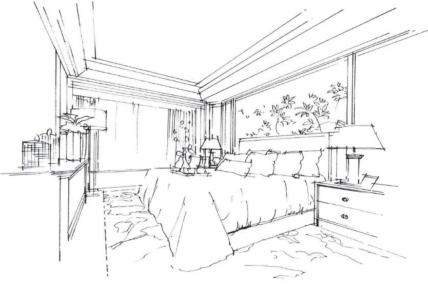

（4） 对画面整体加以处理，如整体的投影、画面的黑白灰关系处理，并对材质进行表达，特别是地毯和窗帘布艺的处理，处理投影要根据光源的方向，如图4.8 和图4.9 所示。
图4.8
图4.9 客厅平面升空间

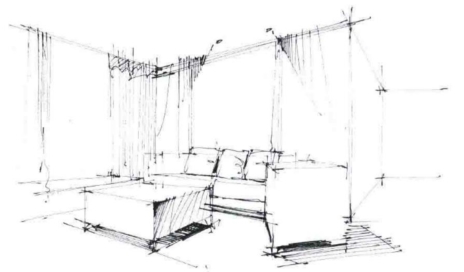

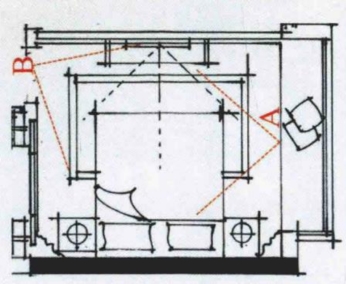

➢A 角度表达的是客厅的两点透视——沙发一角， 无法把整个客厅空间的主要界面和陈设表达出来，如图4.10 所示。
图4.10

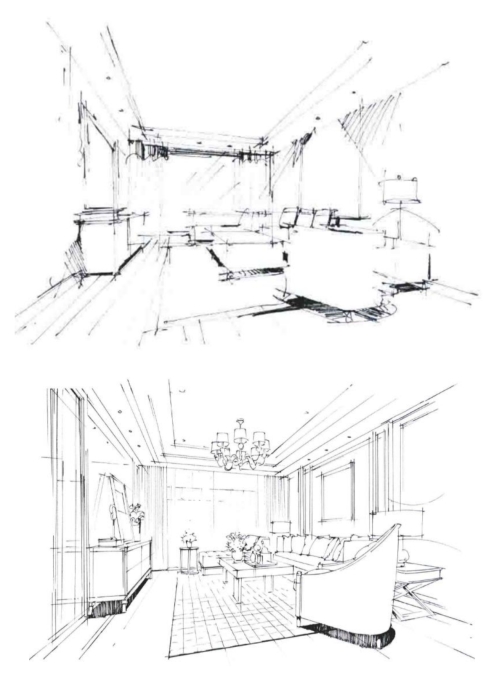

➢B 角度表达的是客厅的一点斜透视，很好地把整个空间的主要界面和家具陈设表达出来，如图4.11 和图4.12 所示。
图4.11 B角度客厅空间一点斜透视深化图
图4.12 同一个平面不同观察角度平面升空间表现效果解析

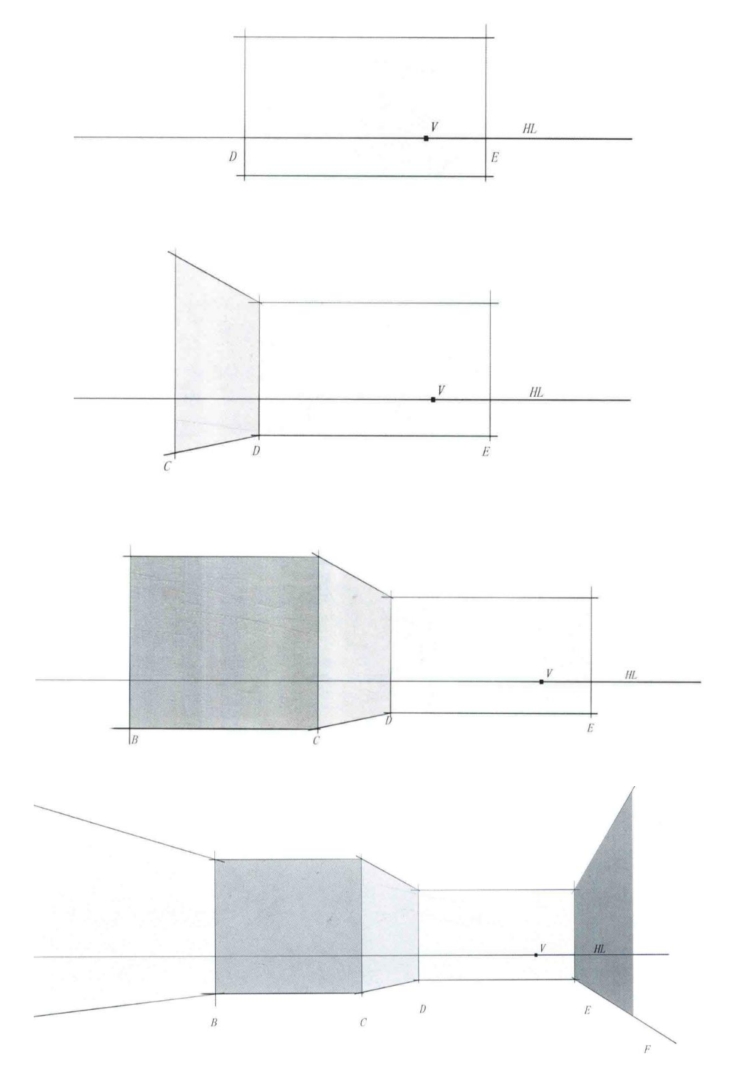

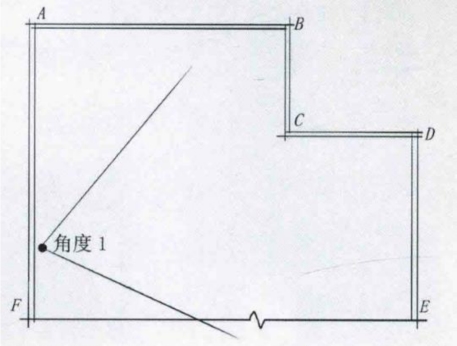

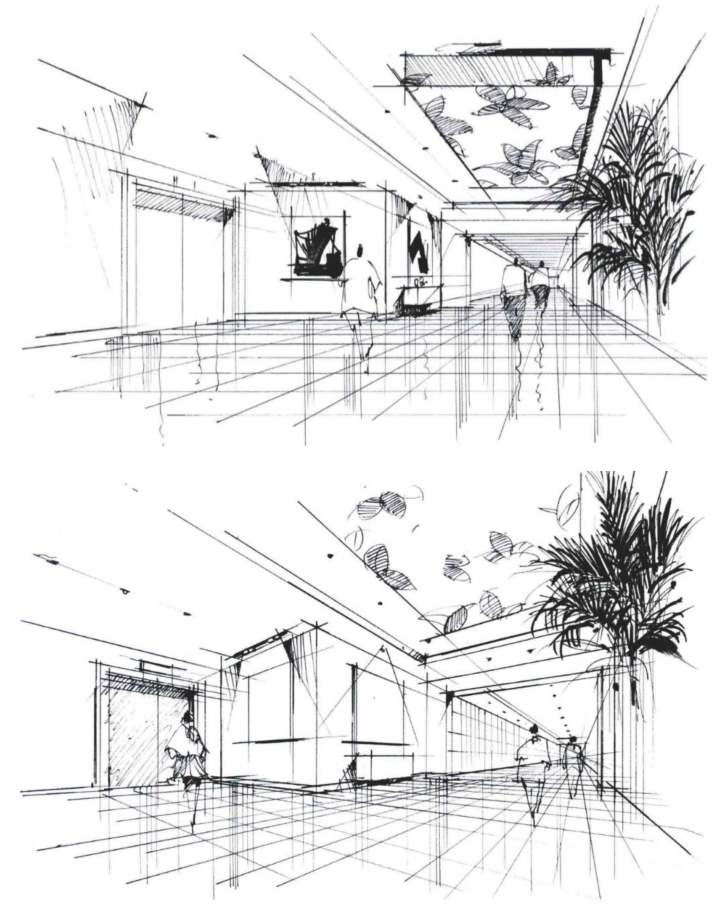

➢从角度1 观察空间，其中BC 和DE 两面墙都是垂直面对观察点，AB、CD、EF 是顺着观察点的方向，与观察方向平行，如图4.13 所示。
图4.13（1）
图4.13（2）
总结
本章主要讲解了室内平面图的绘制及平面尺寸的大小，不同空间透视图的绘制和不同角度空间图的升起画法。
作业

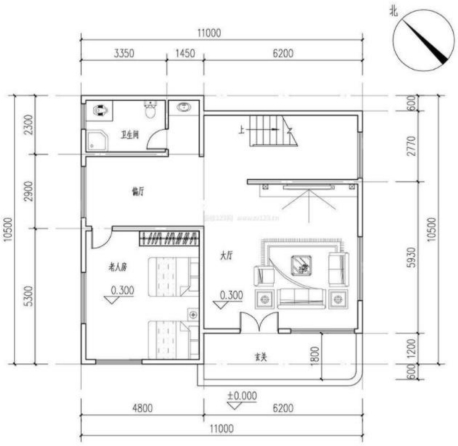

1.结合所学绘制一张室内平面图，注意尺寸比例，如图4.14 所示。
图4.14
2.结合所学绘制一张室内客厅效果图，如图4.15 所示。
图4.15
