12.6 家居空间
第12章 室内空间快题设计（2）
教学资源
学习目标
了解并通过草图能很快地表现空间效果
了解并能运用快题设计概念并能很好地绘制空间内容
12.1 快题设计表现程序与要点
1.快题设计的表现程序——审题
认真读懂题目要求，包括空间尺寸、使用者（把握设计分寸）、空间类型（办公空间还是餐饮空间等）、功能要求、特殊要求（如欧式风格）等。
2.快题设计的表现程序——分析
要注意分析功能空间的流线，功能空间的面积，功能空间的开放程度，空间的对内和对外的关系等。
（1） 设计操作 寻求合理的构图布局，绘制设计草图，确定设计理念与设计方案。
（2） 素描表现
用钢笔（或绘图笔、黑色圆珠笔等）将平面图、立面图和透视图合理布局后，在所要求的图板上绘制出来。
3.色彩表现
用马克笔、彩铅或两种表现技巧结合表现图幅的物体关系（ 如平面图、立面图和透视图等），使图版完整展现，增强设计视觉效果，稳健的方案要求满足功能布局设计合理，图面表现清晰美观等。众所周知，试卷给人的第一印象非常重要，直接影响到分档的好坏。没有设计“硬伤”，能吸引人眼球的作品无疑会被选入A 档，优秀的快题设计应该满足以下几个要求：
（1） 设计成果完整
首先任务书中要求的图纸一定不能缺， 否则再好的构思与表现都是徒劳。
➢没有明显的“硬伤”，画面不存在明显的尺度错误和比例错误，功能布局不存在明显的不足或者失误，对题目限制条件理解正确等。
➢亮点突出。在大多数卷子中能跳出来的一定是有亮点的，这要求在表现上充分深入，排版新颖合理，设计概念动人。
➢综合效果好。设计与表现通过整个的版面设计来呈现，版面的布局直接决定了给人的第一印象。
（2） 快题设计表现的三项任务
线稿的快速绘制内容包括二维图形线条、三维图形线条、绿化、配景线条和各种字体。这部分内容占据2/3 的作业时间，是制作的主体与表现的基础。“线” 担负了以形传神的任务；“形”是客观物象；“神” 是反映物象的气质、精神及生命力，也反映出作者的思想感情。线的表现力体现在两个方面：一是线条本身的变化，有轻重、浓淡、刚柔、虚实、顿挫、转折、疾徐等变化；二是在画面的安排上，要有疏密、聚散、长短、穿插等变化，线的选择也是很重要的。
（3） 版面构图设计与调整
内容包括版面内各种图形的常用布局格式，针对敏感部位的构图检查方法以及构图失衡时的调整手段。这部分内容占据作业时间很短，费神而不费力，凡事一开局，一收尾，总是关键。版面构图的设，计能展现热闹、时尚、古朴、童趣等各种截然不同的风格，这就是版面设计的绝妙之处。完美的版面构图不仅要富有设计感，更重要的是能在刹那间就烙印在阅卷者的脑海中。版面的整体表现形式，构图是否可读，能否在形式上吸引视线，很大程度上取决于版面的设计。透过版面可以感受到设计者对室内空间的态度和感情，更能感受到设计的特色和个性。版面吸引读者，主要是吸引读者的视觉，利用人的视觉生理和视觉心理，产生强大的视觉冲击力，牢牢吸引读者的眼球。
（4） 彩调、色彩的快速表现
内容包括透视图的影调与材质色彩，绿化与配景的彩调、纹理和色彩，各种用以调整构图的字体与装饰色块的填色。这部分内容虽然只占1/4 的作业时间，却很影响最终的表现效果。常把室内色彩概括为三大部分：首先是作为大面积的色彩，对其他室内物件起衬托作用的背景色；其次就是在背景色的衬托下，以在室内占有统治地位的家具为主体色；最后是作为室内重点装饰和点缀的面积小却非常突出的重点色或称强调色。这些色彩的搭配对营造整个室内空间的氛围非常重要，空间内氛围的表现也是依靠色彩，空间中冷暖色调的变化就是由整个色调烘托出来的。
12.2 家居室内快题设计案例分享

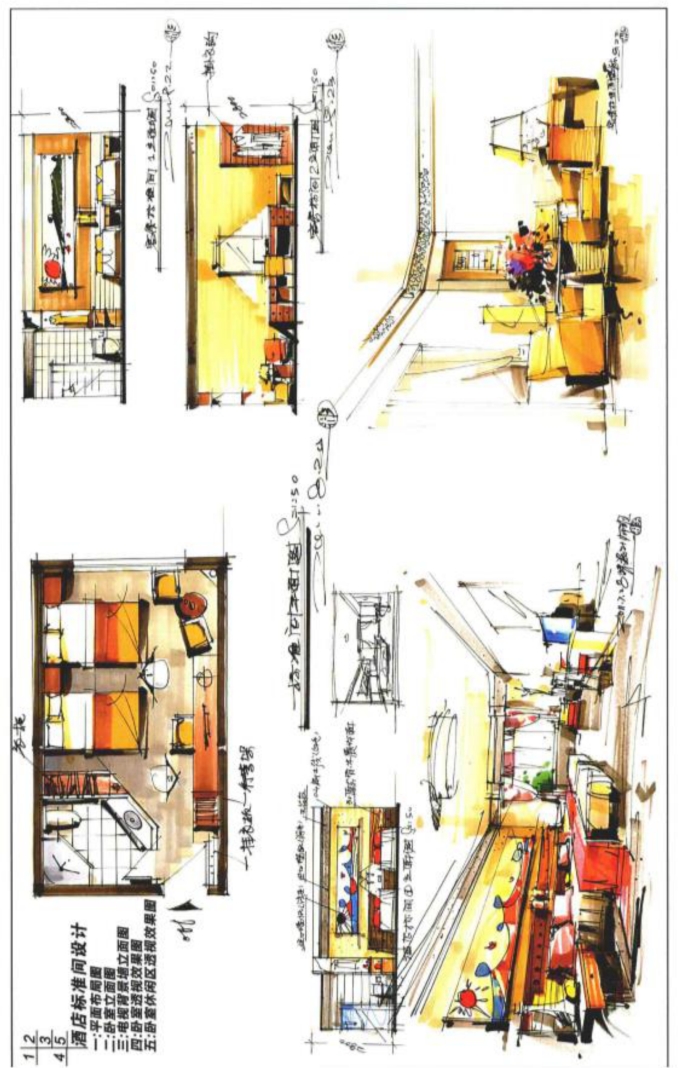

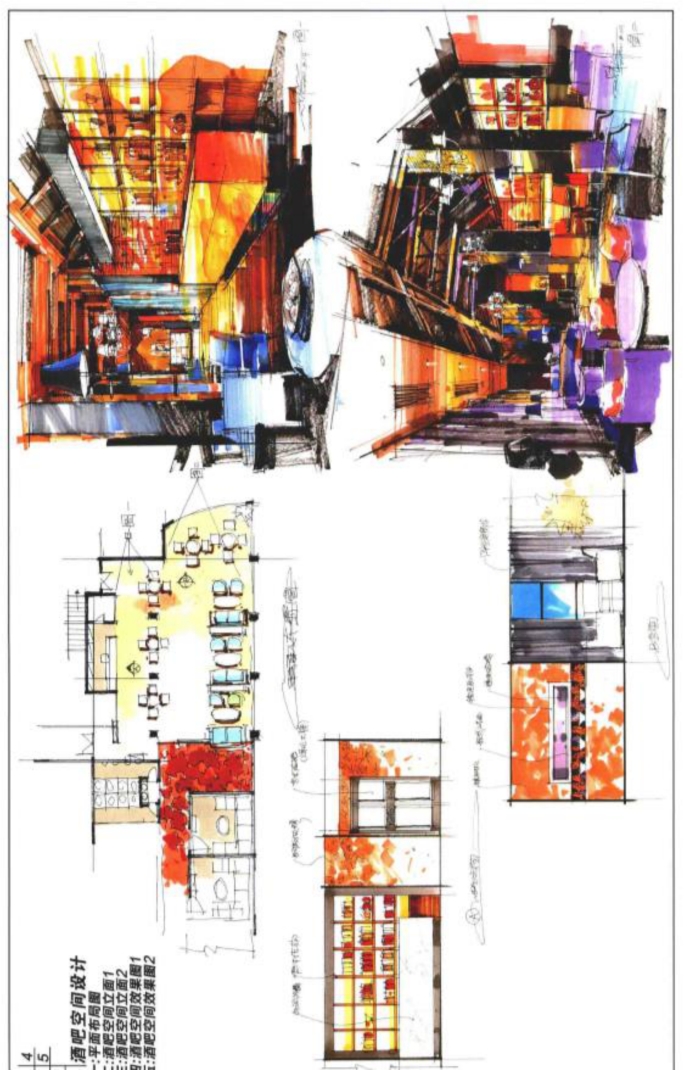

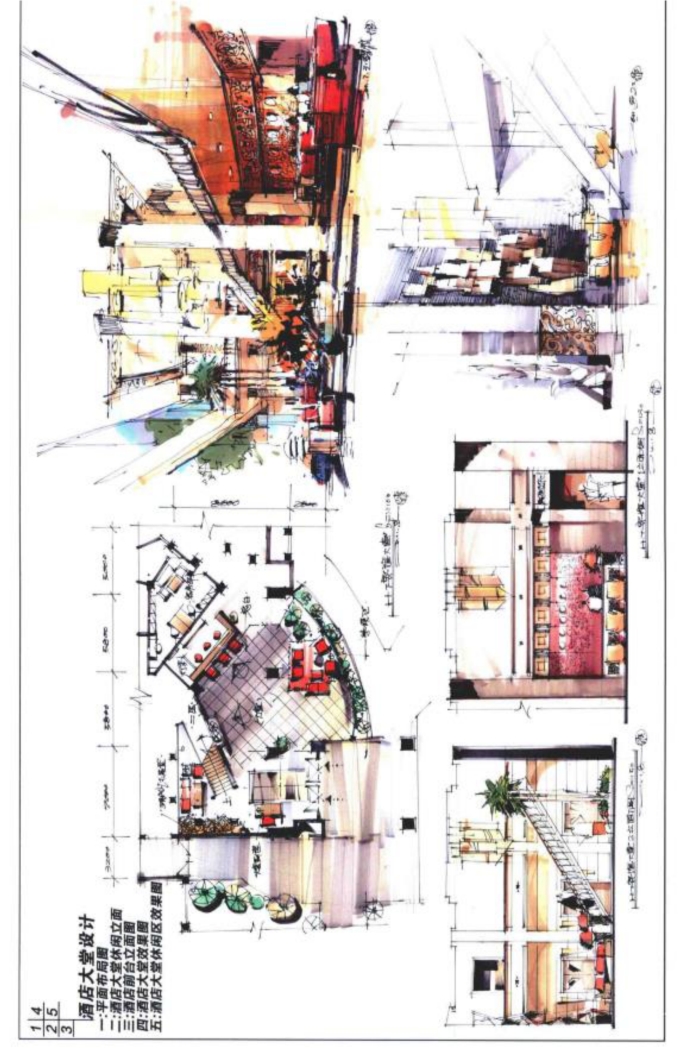

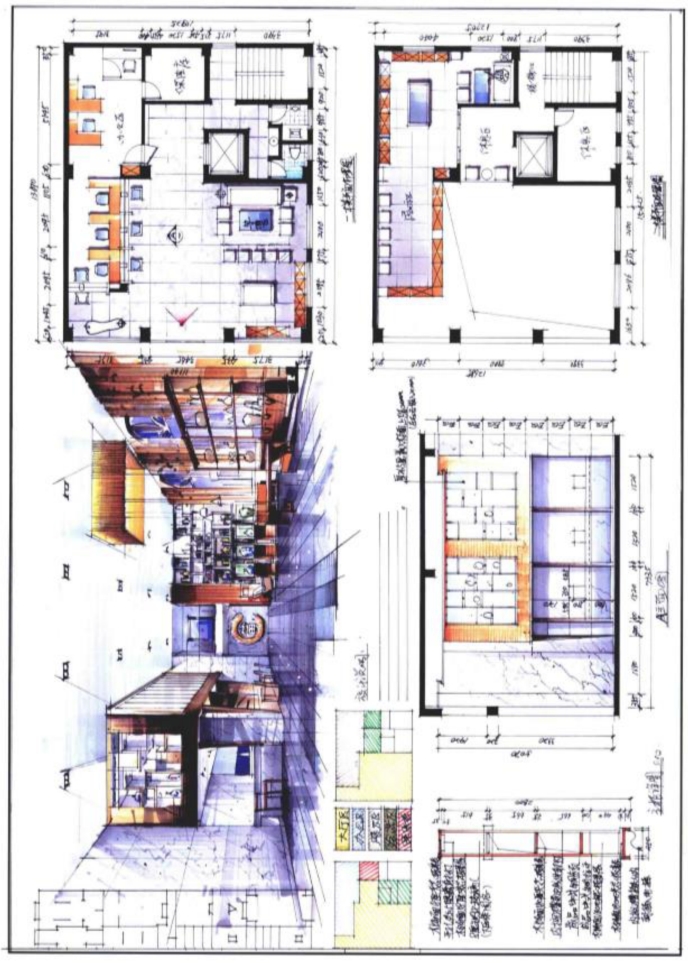

建筑大师梁思成说过“在建筑种类中，唯住宅与人类的关系最为密切”。居住空间是与人们关系最为密切的室内空间，住宅空间设计不仅影响到使用者在家中的休息效果，还会间接影响到人们工作学习时的精神状态和效率。如图12.1 所示。
图12.1（1）
图12.1（2）
普通住宅室内快题设计要点包括：
1.使用功能要点考虑

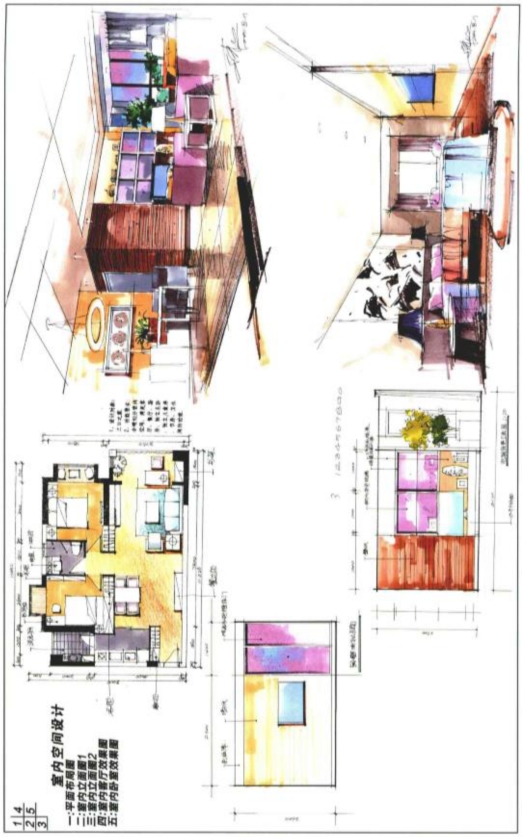

住宅的基本功能包括睡眠、休息、饮食、视听、娱乐、学习、工作、家庭团聚、会客等。设计时，要依据各种功能特点的不同来合理组织空间、安排布局，做好空间的静动分区、公共私密分区的合理规划。如图12.2 所示。
图12.2
2.审美功能要点考虑

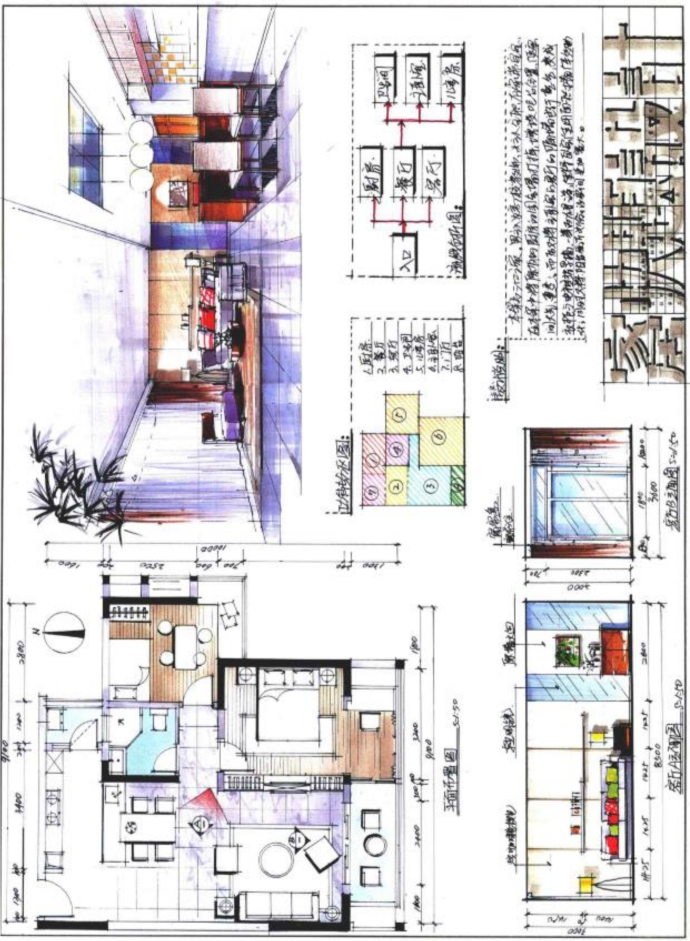

室内空间在满足了人们使用功能要求的基础上，需要对精神审美功能要求进行考虑。住宅审美功能的影响因素比较多，有地域特征、民族传统、宗教信仰、文化水平、社会地位、个性特征、业余爱好、审美情趣等。装饰设计是室内快题设计的灵魂，它对设计中的各个细节，如色彩的搭配、材质的运用、装饰语言的表现形式、家具的配置和家居织物的选择等都起到审美功能的作用，是人的第一印象。如图12.3 所示。
图12.3
案例评析： xx 大学2014 年研究生入学考试试题。
题目：一个关于16m²的小空间想象和表现。
项目概况：
现代主义大师勒·柯布西耶一生做过大量建筑设计和许多城市规划设计，但他晚年却独自居住在自己设计的一栋总共只有16m²的小房间中，在这间小屋里不仅要完成从起居、烹调、就餐、洗浴、储物等日常生活的功能，同时还要完成作为一名建造师的工作和学习的功能。大师对空间的理解可谓独到之至，请你对大师的小家作一个空间的想象和表现。
具体要求：
➢空间的具体结构形式和尺寸自定，但面积必须是只有16m2。
3.请作一个平面方案图和五个空间想象透视图进行表现
（1） 平面图请用适当比例，并用标准尺寸对空间各部分使用功能进行说明。
（2） 透视表现图能反映空间的基本结构关系，选择最佳角度表现，表现手法为线描或者马克笔或彩铅的综合表现。
（3） 考试开始3 小时后不能改变原构图，否则试卷无效。
题目要点分析：
➢了解“现代建筑的旗手”柯布西耶，20 世纪最重要的建筑师之一，他和格罗皮乌斯、密斯以及赖特并称为四大现代建筑大师。代表作品有萨伏伊别墅、马赛公寓大楼、朗香教堂等。
➢柯布西耶提出的5 个观点：底层架空柱、屋顶花园、自由平面、自由立面以及横向长窗。
➢题目考察的方向很明确，考察小空间的布局方案。
➢小空间设计考察人体及家具的尺寸和比例，工作学习与日常生活的区域可以共用，但任何功能都不能少。
➢题目中蕴含内容比较多，但只带有面积，不包含固定平面图。
➢小空间布局显得尤为重要，最好可以灵活运用空间之间的结合及互动的关系。平面图想象要多结合实际案例，这样的空间就会更加合理。
➢一张4 开纸里图纸量较多，且重复要求的透视图图纸量较多，所以透视图一定要找准主次，有1 个～2 个主要效果图，配合3 个～4 个局部透视图。这样刻画更为轻松且主次分明，可以更好地突出设计重心。
➢在完成图纸量的前提下，可追加一些简单分析图例使方案更加完整，也是个无形中加分的技巧。
➢效果图内容要求，可反映空间结构关系，找准流线关系，要刻画空间之间的关系，通俗地说就是希望从这个效果图可以看到下个效果图的一点内容。
4.结合学校往届特点分析本题目重点，了解学校考核的重点
答卷主题：
➢可由经典案例或实际案例引进。
➢可引入时尚元素贯穿设计。
答题步骤：
➢以草图形式考虑并确定排版。
➢铅笔稿阶段，慢慢地深入排版，铅笔稿也是设计思考的阶段，结合透视草图绘制铅笔稿。
➢墨线阶段一：用钢笔稿修正成正稿，把握好整个透视关系，建议在这阶段用尺规，尽量工整，修正细节如门、地板等。
➢墨线阶段二：完善线稿阶段把文字、设计说明标书等叙述的细节处理好。文字先用铅笔尺子分行，字体可以以方块字为主。
➢上色阶段，结合时尚元素，切入主题，材质在色稿阶段尤为重要。 色彩材质分析：
小户型居室，一般选择浅色调、中间色作为家具、床品、沙发、窗帘等的基调。这些色彩能让居室给人以清新、明朗、宽敞的感受。
其他要点：
➢许多学校考研题目会出与一些现代著名大师的作品相关的题目，所以熟悉现代设计大师的设计特点，并牢记他们代表作品的平、立、剖面图都是非常有必要的。
➢应选择造型简单、质感轻盈、小巧的家具，尤其是那些可随意组合、拆装、收纳的家具比较适合小户型。
➢标注、线型、字体等必须标准规范。

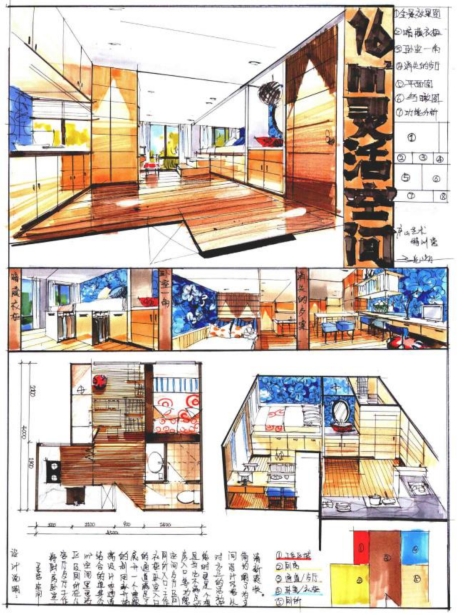

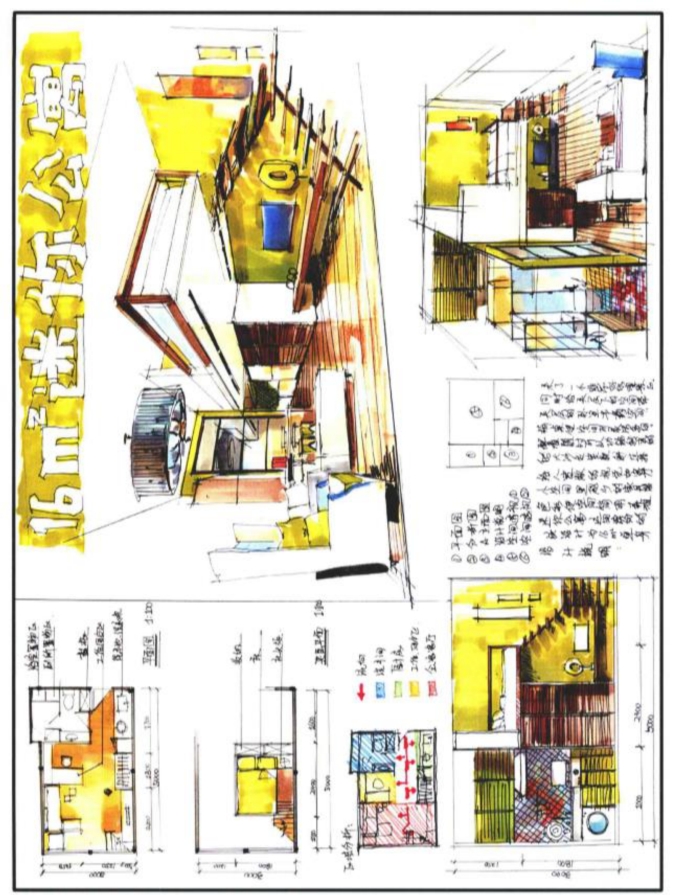

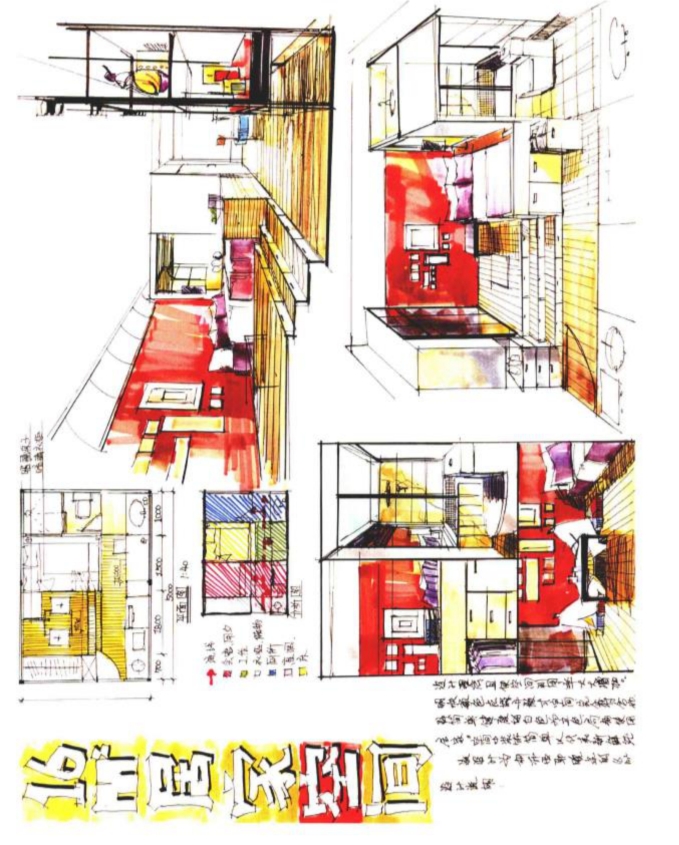

根据以上题目要求，分享以下四个完整案例，如图12.4 所示。
图12.4
12.3 办公空间快题设计要素
办公空间的组成取决于办公单位本身的使用性质、使用方式、规模大小和管理体制等。办公空间各类用房按其功能性质一般分为办公用房、公共用房、服务用房和附属设施用房。根据办公空间等级标准的高低确定办公人员，常用的面积定额3.5 m2/人～6.5m2/人。
办公用房是指具有专业性质或者专用性质的办公室用房，如小单间办公室、大空间办公室、单元型办公室、公寓型办公室及景观办公室等。公共用房是为办公空间内外人际交往或内部人员聚会、展示等的用房，如门厅入口、接待室、会议室、阅览展示厅及多功能厅等。服务用房是为办公空间提供资料、信息的搜集、编制、交流与贮存等功能的用房，如打印室与档案室等。附属设施用房是为办公空间内部人员提供生活及环境设施服务的用房，如卫浴空间、更衣室、员工餐厅与空调机房等。办公室的布局、通风、采光、人流线路、色调等的设计适当与否，对工作人员的精神状态及工作效率影响很大，过去陈旧的办公设备已不再适应新的需求。如何使高科技办公设备更好地发挥作用，就要求设计师有好的空间设计与规划能力。不同的企业形象对办公空间的设计风格起了决定性的作用。而从事设计类的创造性公司，则更注重视觉上的个性化表达。在办公空间设计中，在满足功能的同时，还应当与企业特征及企业文化相关联，因而，决定办公空间环境的不是设计师本人的喜好，而是企业的特征。有些企业对室内使用材料的色彩有明确的规定，特别是公司标志、背景墙颜色和字体大小比例都会有明确的规定，所以在设计时需要考虑色彩之间的搭配，以及家具的形式与色彩。办公空间设计首先要有一个总体定位：一方面明确设计类型，即明确是行政办公、商业办公，还是其他类型的办公空间；另一方面要确定装饰风格，然后开始进行办公空间的总体规划。在进行办公空间设计时要注意以下两点：
1.明快感
使办公空间给人一种明快感是设计的基本要求。办公空间环境明快是指空间色调干净明亮、灯光布置合理、光线充足等，这也是由办公空间功能要求所决定的。目前有许多设计师将明度较高的绿色引入办公空间，这类设计往往给人一种良好的视觉效果，从而创造一种春意盎然的景象，同时也是一种明快感在办公空间的展现。
2.秩序感
设计中的秩序感是指形的反复、形的节奏、形的完整和形的简洁。办公空间设计正是运用这基本理论来创造一
种安静、平和、整洁的环境。秩序感是办公空间设计的一个基本要素，要达到此要素的要求，要涉及很多方面，如家具样式与色彩的统一；平面布置的规整性；隔断高低尺寸与色彩材料的统一； 天花的平整性与墙面不带花哨的装饰；合理的室内色调及人流的导向等。这些都与秩序感密切相关，可以说秩序感在办公空间设计中起着最为关键性的作用。
现在许多企业的办公空间为了便于思想交流、加强民主管理，往往采用共享空间形式——开敞式设计，这种设计已成为现代新型办公空间的特征，形成了现代新空间的概念。

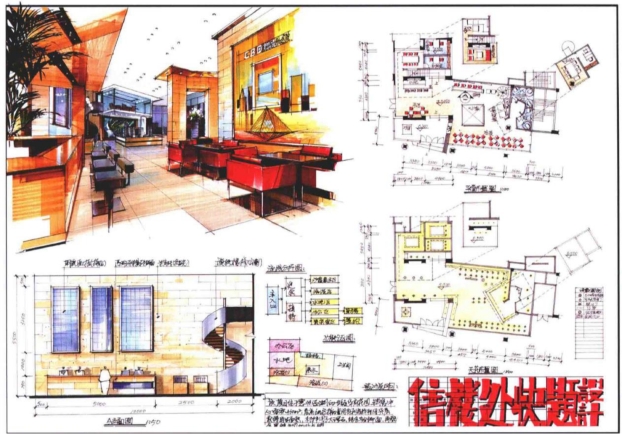

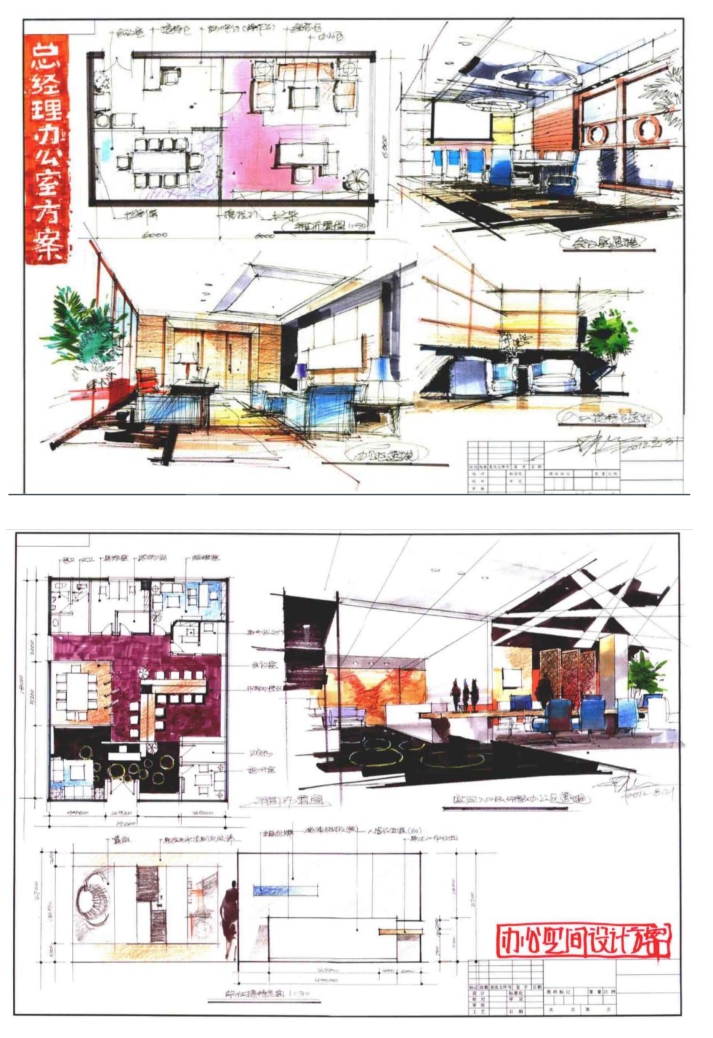

现代办公空间设计还注重办公环境的营造，将自然环境引入室内，给办公空间带来一派生机，这也是现代办公空间的重要特征，如图12.5 所示。
图12.5（1）
图12.5（2）

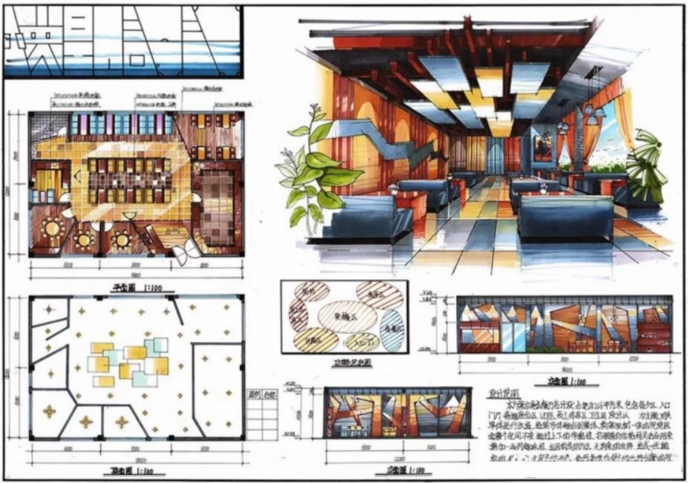

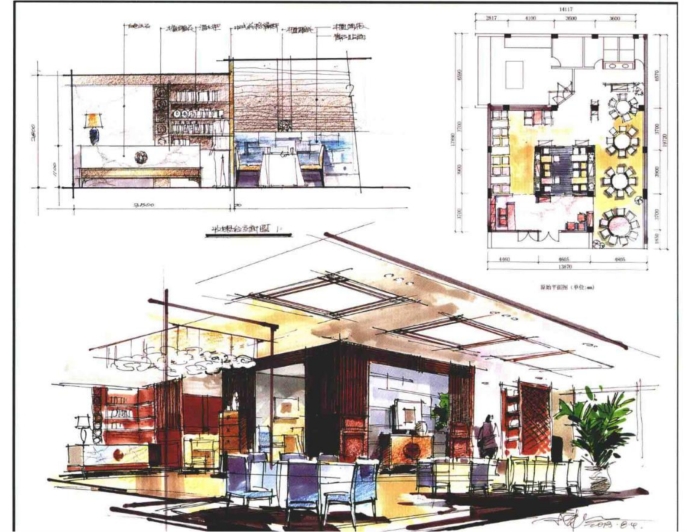

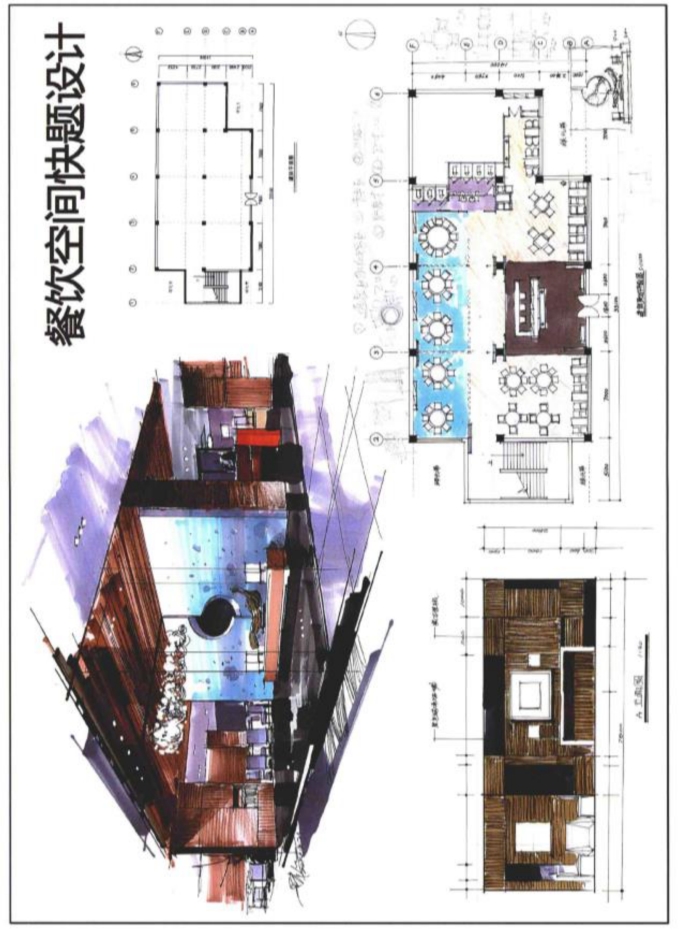

3.餐饮空间设计要素
餐饮空间是人们日常生活使用率较高的场所，相对于其他的功能空间，餐饮空间更加容易为人们营造出风格多样的休闲环境。随着生活水平的提高，人们社交活动日益增多，各种商务洽谈、应酬、日常交往、生日聚会都安排在餐厅进行。当前人们对餐饮环境的要求已不仅是物质上的，其精神功能已上升为主要需求。所以餐饮空间的设计不仅仅简单地满足功能上的要求，它更应该表达构成餐饮空间的风格特征。总体而言，餐饮空间的设计应在空间的分配、文化的表达、材料的选用、色彩的处理等方面满足自身的特殊要求，从而创造出一个既舒适温馨又饱含文化特征的就餐环境。餐厅一般分为中式餐厅、西式餐厅、风味餐厅、自助餐厅、快餐厅、宴会厅、咖啡厅等，由于空间类型与服务
方式不同，目标顾客也不尽相同，为了满足不同顾客的需求，在空间设计上，功能与风格定位必须进行认真研究与把握。设计时首先要从平面布局入手，根据物质功能和精神功能的要求进行创意构思，力求布局合理有序，达到空间的实用性、经济性、艺术性。具体设计时要注意以下三点：
（1） 餐饮空间的动态流线。
（2） 表达餐饮空间的文化主题。
（3） 餐饮空间的色彩搭配。
合理的空间高度是保证就餐环境舒适度的重要因素，因此餐厅吊顶净高应符合以下要求：
（1） 小餐厅和小饮食厅不应低于2.6m，设空调则不应低于2.4m。
（2） 大餐厅和大餐饮空间不应低于3m。
（3） 异形顶棚的大餐厅和饮食厅最低处不应低于2.4m。
（4） 餐厅设计面积通常按照1.8 ㎡/座计算。
12.4 咖啡厅设计要素
咖啡厅设计过程中，除了要把基本设计原理和必需的装修工艺掌握外，还要尽可能多地融入商业元素。在咖啡中需注意以下三点设计要素。
1.咖啡厅设计要注意灯光效果
灯光效果即灯饰效果，包含两个方面的作用，即照明和装饰。咖啡厅设计最注重的就是灯光的设计，好的灯光设计往往可以营造温馨和谐的气氛，让咖啡的情调与周围的环境完美地结合。不同的灯光可以营造不同的环境，例如幽暗的氛围显得古老而神秘，而暖色的灯效可以营造浪漫温馨的氛围，明亮的灯光赋予现代的色彩。设计中强调浅颜色与背景的对比，射灯打在装饰器物上，也能使咖啡品牌更富有立体感。
2.咖啡厅大门设计
咖啡厅出色的门头设计往往可以吸引众多客人驻足，好的设计可以引导客人的视线，引起人们的探索欲望，并产生兴趣。大型咖啡馆大门可以安置在中央，小型咖啡馆门安置在两侧，有利于经营。另外，还应考虑店门外的因素，如地面水平还是斜坡，有没有遮挡物，采光条件，四周环境及太阳光照射方位等诸多因素。尽可能做到有利经营，为客人着想。
3.咖啡厅设计时应注重营造良好的气氛
绝大多数人来咖啡厅的目的是聚友谈心，所以设计咖啡厅时必须注意要能够营造出舒适、轻松、高雅、浪漫的气氛，比如墙面的一些修饰，或是一幅油画，又或是一个精致的饰物都可以给整个空间平添几分惬意。
12.5 展示空间设计要素
展示空间是一门新兴的、建立在环境艺术设计研究基础之上的设计类别，展示空间设计是时间与空间艺术的综合，是一门综合性、艺术性很强的学科。展示空间设计的功能与要求包括以下几个方面：
1.销售功能
百货店、购物中心、专卖店、超级市场等商业展示空间，能给人们创造一个休闲的购物环境，充分表现商品的自身价值，宣传企业的形象。展示空间的设计形式大致可以分为展示馆、展示会和展示场三种类型。
在快题考试中涉及最多的是展示场的设计，展示场的类型与设计有以下要点：

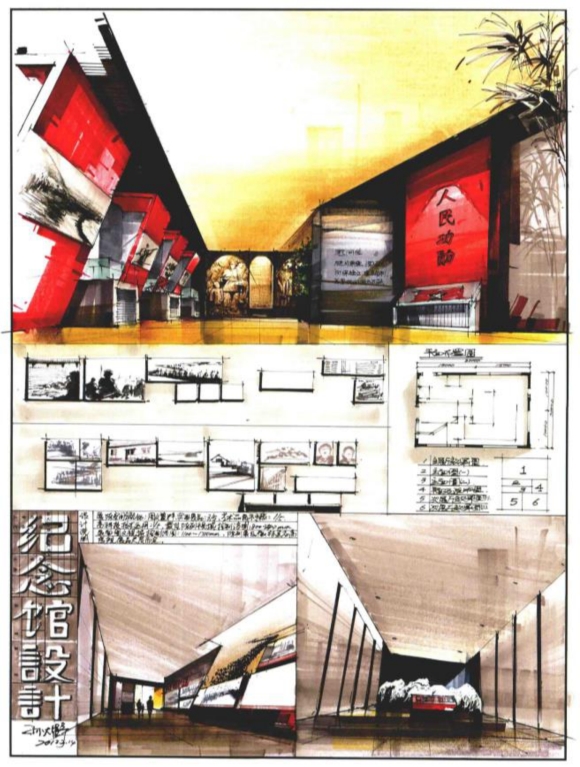

（1） 以展示展品为核心，在进行展示场设计之前，首先需要对所服务的参展商的参展意图进行分析，确定是注重形象推广还是强调现场展销。设计过程中要综合考虑：展品的展示、顾客的接待、业务洽谈、咨询服务、内部办公等因素，如图12.6 所示。
图12.6
（2） 确定合理的布局和人流线路的设计，针对展馆的主入口方向，设计出观众“观望一进入一 参观一回顾一离开”等一系列心理空间的引导。为了增加商品的感染力，在各类展示场中都要进行商品的陈列展示，设计过程中要注重商品给人的亲和力、商品品牌的宣传，以及店面的装饰、橱窗与照明设计等因素。
2.教育功能
教育功能的展示馆包括博物馆、美术馆、海洋馆、科学馆等，具有最直观、最真实的效果，同时具有强烈的艺术氛围。
3.文化与经济功能
国际博览会、上海世博会、地方博览会等展示活动不仅仅是一种文化交流，而且具有推动经济贸易发展的功能。
4.公共功能
公共标志、公园与街头展示牌、信息栏等是一种公益性的展示设计。
12.6 家居空间

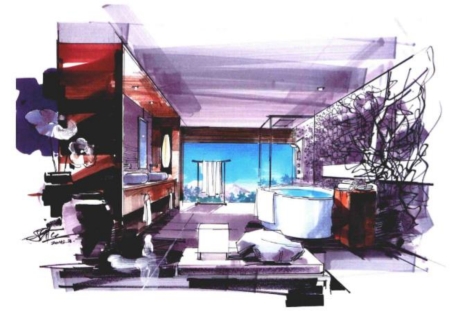

家具空间展示，如图12.7 所示。
图12.7（1）
图12.7（2）
图12.7（3）
图12.7（4）
图12.7（5）
图12.7（6）
图12.7（7）
总结
本章主要讲解快题设计中，关于家居空间与公共空间的设计必备需求，以及不同功能分区当中的设计要素和人体工程学的知识。
作业
结合所学以现代风格为主题，绘制一张公共空间快题设计图，注意透视，如图12.8 所示。
图12.8
