8.1　室内平立面图

商业插画审美形式的基础语汇：点、线、面。

用马克笔给平面图上色，能够增加功能分区上的辨认性，还可以用来表现材质、光感、植物的不同种类。平面图作为所有的图纸中最具有技术含量的一张图纸，通过色彩、材质、肌理、暗部、投影的运用，能让一张平面图更加易读好懂，如图8.1 所示。

马克笔平面图绘制要点：

（1） 光源的确定：只有确定画面的主要光源后，才能找到物体间的明暗关系。

（2） 明暗关系：阴影的添加要有统一性，这样可以让平面图立刻产生三维的立体感。

（3） 光感与材质等细节的刻画， 能让画面更加精致。

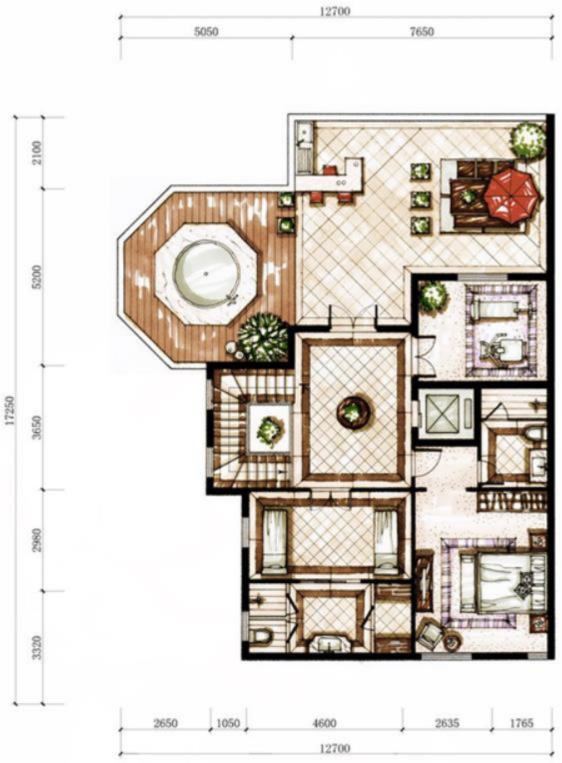

图8.1（1）

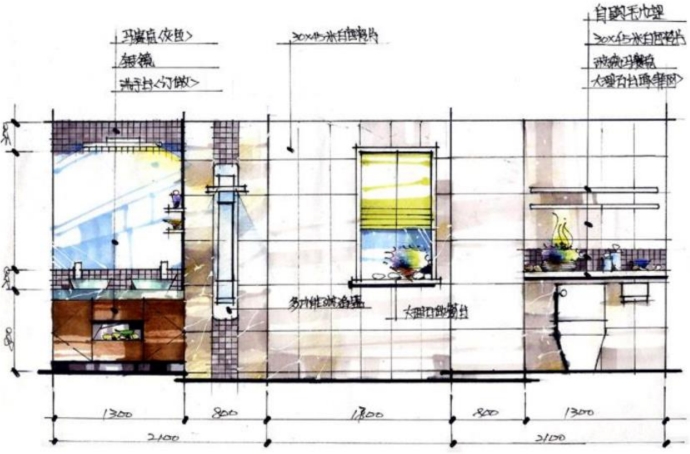

图8.1（2）
