桥头引道、河滩路堤或季节性水淹的路堤，路堤中的水位随河水位而升降。涨水时的水位呈凹曲线，动水压力对边坡有利。退水时路堤中水位呈凸曲线，动水压力不利于边坡稳定。浸水路堤的浸润曲线图和动水压力如图5.5所示。

浸水路堤除了重力、荷载和浮力，还有渗透动水压力的作用。动水压力作用于浸润线与滑动面间的面积的重心，方向与水力坡降线平行，其值为

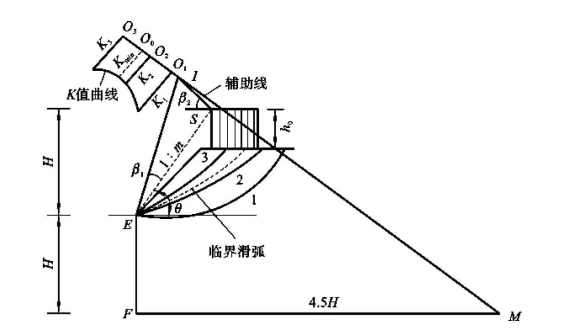

图5.4　确定辅助线

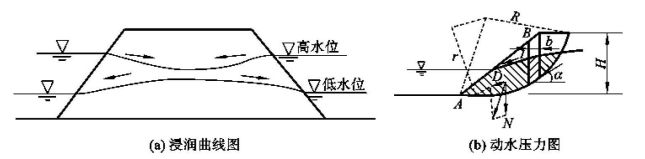

图5.5　浸水路堤的浸润曲线图和动水压力图

式中：D为动水压力，kN/m；Ω为滑动面与浸润线间的面积，m2；I为水力坡度；γ0为水的容重，kN/m3。

采用条分法验算的稳定系数为

其中

式中：fC和fB为浸润线以上和以下土体的内摩擦角的正切；Cc和CB为浸润线以上和以下土体的黏聚力，kPa；LC、LB为干燥和浸润土体圆弧的总长度，m；γC、γB为干燥和润湿土体的容重，kN/m3；Ωc、ΩB为干燥和润湿土条的断面积，m2；γ为动水压力至圆心的垂直距离，m。
