11.2.1　窗口操作界面简介

本部分重点介绍窗口第二行“工具栏”里的按钮。对于一些简单的问题，依次单击这些按钮并完成相应的设置就可以了。

这5个按钮是用来画不同形状的求解区域的；用来设定边界条件；可以指定求解方程的类型；可完成求解区域的网格剖分。网格剖分两个按钮中的前一个是用来画粗网格的，后一个是用来进行网格细化的（网格细化有助于提高求解精度，但过于细密的网格会导致计算时间的增加， 同时也可能导致求解精度下　降）。

在设置完边界条件并进行网格剖分后，就可以用进行偏微分方程的求解。最后，可以用把结果显示出来，对于感兴趣的局部，还可用进行图像的放大。

在“工具栏”系列按钮的右端有一个下拉菜单（图11-2），其中包含偏微分方程工具箱中预先设定的几种常用物理问题的方程类型，分别为一般标量场方程、一般方程组、结构力学平面应力问题、结构力学平面应变问题、电场方程、磁场方程、交流电磁场方程、直流导电介质问题、热传导方程和扩散问题等。先选择下拉菜单中任意一个物理方程（不包括前面两个），再单击按钮，可以发现弹出的对话框里的参数都具有明确的物理意义了，如图11-3所示。

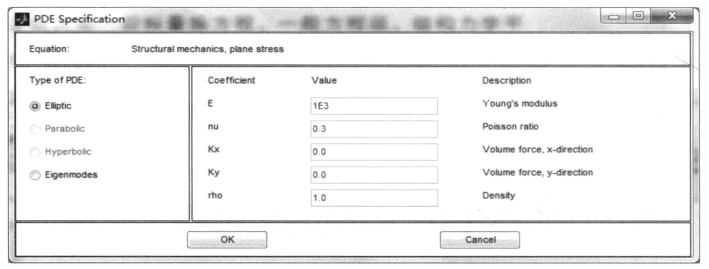

图11-3　结构力学平面应力问题对应的参数设置

图11-2　常用物理问题的方程类型
