8.5　实验五开关控制实验

8.5　实验五开关控制实验

1.实验目的

（1）练习使用Proteus软件。

（2）学习开关按键的使用方法。

2.实验内容

P1.0、P1.1作为输入口，连接两个拨动开关S0、S1；P2.0，P2.1作为输出口，连接两个LED。编写程序读取开关状态，将此状态在LED上显示出来。编程时应注意，P1.0、P1.1作为输入口时应先置1，这样才能正确读入值。

3.实验方法和步骤

（1）添加元器件，如图8-28所示。

图8-28　添加元器件3

（2）绘制电路图，如图8-29所示。

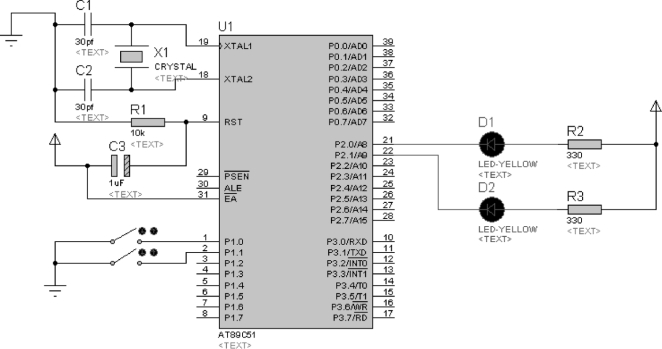

图8-29　开关控制实验原理图

（3）编写程序。

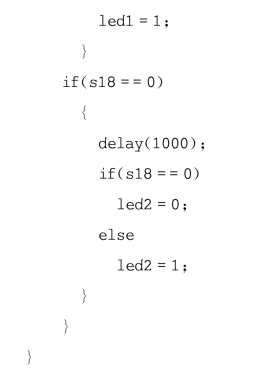

参考程序如下：

4.实验结果

若P1.0按下，P2.0灯亮；反之，若P1.1按下，P2.1灯亮。

5.练习

实现P1.0按下，P2口8个LED左流水，P1.1按下，P2口8个LED右流水。
