8.6 实验六单个数码管显示实验
1.实验目的
（1）掌握数码管工作原理。
（2）学习数码管段码计算方法。
（3）了解数码管硬件设计。
2.实验内容
利用P0口驱动单只数码管循环显示0～9。
3.实验方法和步骤
（1）添加元器件，如图8-30所示。
图8-30 添加元器件4

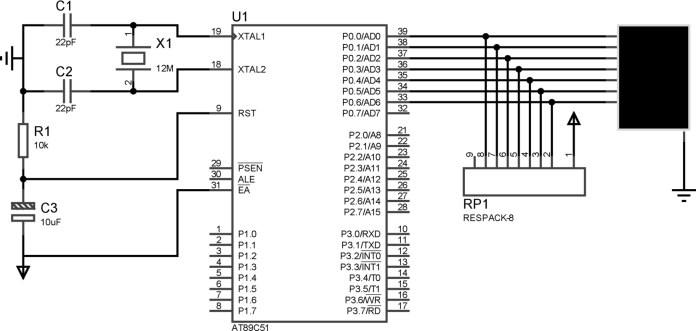

（2）绘制电路原理图，如图8-31所示。
图8-31 单个数码管电路原理图

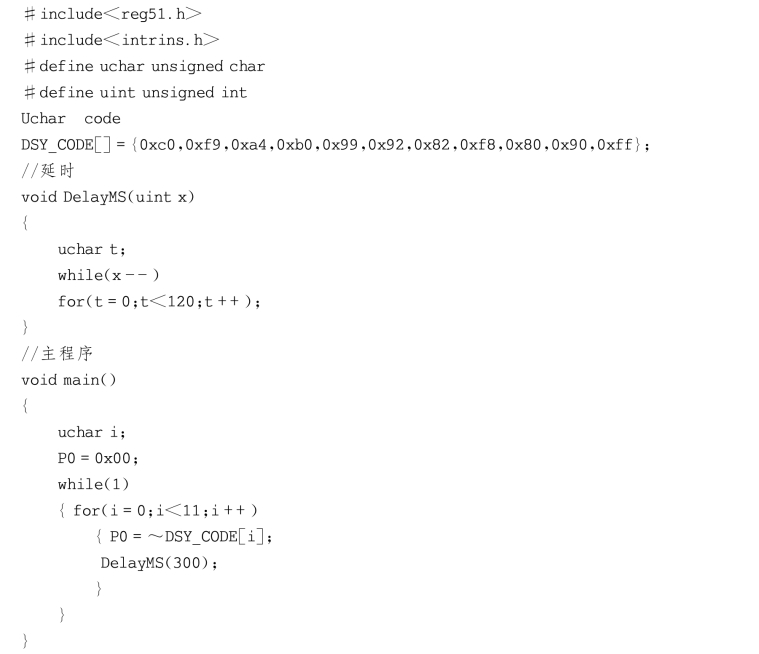

（3）编写程序。
参考程序如下：
程序说明：段码显示输出“P0=～DSY_CODE[i]；”，之所以要取反，是因为硬件选用的是共阴极数码管，但是数组定义的是共阳极数码管的段码，因此在输出前要取反才行。
4.实验结果
单个数码管能够自动显示从0到9。
5.练习
驱动两个数码管显示从0到99。
