2.5.2 相关知识：访问控制列表
1.访问控制列表ACL概述
访问控制列表ACL（access control list）最直接的功能便是包过滤。通过接入控制列表，可以在路由器、三层交换机上进行网络安全属性配置，可以实现对进入到路由器、三层交换机的输入数据流进行过滤。
（1）ACL命令中的反掩码：反掩码与子网掩码算法相似，但写法不同，反掩码中，0表示需要比较，1表示不需要比较。
（2）入栈（in）应用和出栈（out）应用：这两个应用是相对于设备的某一端口而言，当要对设备外的数据经端口流入设备时做访问控制，就是入栈（in）应用；当要对设备内的数据经端口流出设备时做访问控制，就是出栈（out）应用。
2.ACL的类型
ACL的类型主要分为标准IP访问控制列表（standard IP ACL）和扩展IP访问控制列表（extended IP ACL）；主要的动作为允许（permit）和禁止（deny）；主要的应用方法是入栈（in）应用和出栈（out）应用。
（1）编号的访问控制列表：在路由器上可以配置编号的访问控制列表，具体见以下介绍。
1）标准IP访问控制列表：所有的访问控制列表都是在全局配置模式下生成的。标准IP访问控制列表的格式如下。
access-list listnumber {permit|deny} address［wildcard–mask］
其中，listnumber是规则序号，标准IP访问控制列表的规则序号范围是1～99；permit和deny表示允许或禁止满足该规则的数据包通过；address是源地址IP；wildcard-mask是源地址IP的通配比较位，也称反掩码。
例如，（config）#access-list 1 permit 172.16.0.0 0.0.255.255
(config)#access-list 1 deny 0.0.0.0 255.255.255.255
2）扩展IP访问控制列表：扩展IP访问控制列表也是在全局配置模式下生成的。扩展IP访问控制列表的格式如下。
access-list listnumber{permit|deny}protocol source source-wildcard-mask destination destination-wildcard-mask［operator operand］
其中，扩展访问控制列表的规则序号范围是101～199；protocol是指定的协议，如TCP、UDP等；destination是目的地址；destination-wildcard-mask是目的地址的反掩码；operator和operand用于指定端口范围，默认为全部端口号0～65535，只有TCP和UDP协议需要指定端口范围。
扩展IP访问控制列表支持的操作符及其语法如表2-1所示。

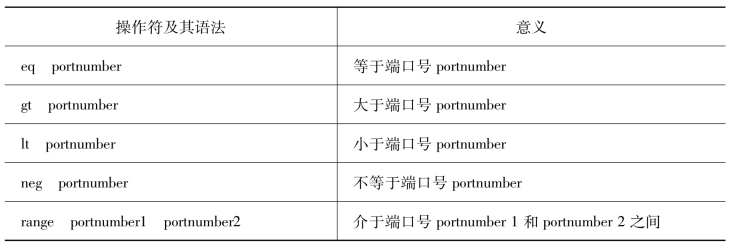

表2-1 扩展IP访问控制列表支持的操作符
（2）命名的访问控制列表：在三层交换机上配置命名的ACL。可以采用创建ACL、接口上应用ACL、查看ACL这三个步骤进行。
1）创建standard IP ACLs：在特权配置模式，可以通过表2-2所示步骤来创建一条standard IP ACL。

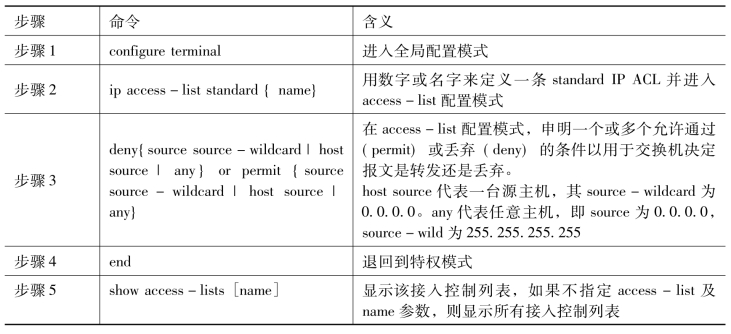

表2-2 创建standard IP ACLs
下例显示如何创建一条standard IP access-list，该ACL名叫deny-host192.168.12.x。有两条ACE，第一条ACE拒绝来自192.168.12.0网段的任一主机，第二条ACE允许其他任意主机：switch（config）# ip access-list standard deny-host192.168.12.x
switch(config-std-nacl)# deny 192.168.12.0 0.0.0.255
switch(config-std-nacl)# end
switch # show access-list
2）创建extended IP ACLs：在特权配置模式，可以通过表2-3所示的步骤来创建一条extended IP ACL。
表2-3 创建extended IP ACLs
下例显示如何创建一条extended IP ACL，该ACL有一条ACE，用于允许指定网络（192.168.x.x）的所有主机以HTTP访问服务器172.168.12.3，但拒绝其他所有主机使用网络。
switch(config)# ip access-list extended allow_0xc0a800_to_172.168.12.3
switch(config-std-nacl)#permit tcp 192.168.0.0 0.0.255.255 host 172.168.12.3 eq www
switch(config-std-nacl)#end
switch # show access-list
3）将standard IP ACL及extended IP ACL应用到指定接口上：在特权模式，通过表2-4所示的步骤将IP ACLs应用到指定接口上。

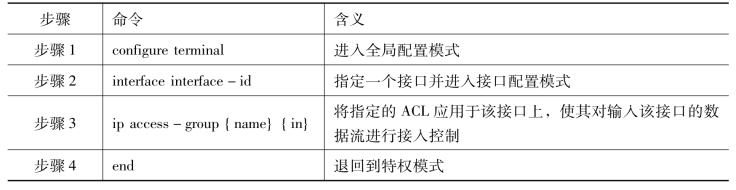

表2-4 将IP ACLs应用到指定接口上
下例显示如何将access-list deny_unknown_device应用于VLAN接口2上。
switch(config)# interface vlan 2
switch(config-if)# ip access-group deny_unknown_device in
4）显示ACLs配置：可以通过表2-5所示的命令来显示ACLs配置。

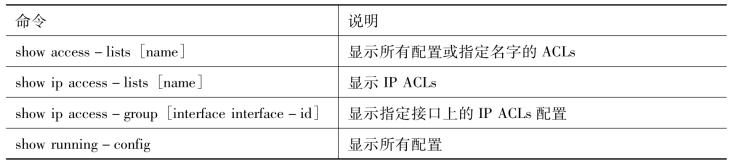

表2-5 显示ACLs配置
下例显示名为ip_acl的standard IP access-lists的内容。
router # show ip access-lists ip_acl
standard ip access list ip_acl
permit host 192.168.12.1
permit host 192.168.9.1
下例显示名为ip_ext_acl的extended IP access-lists的内容。
router # show ip access-lists ip_ext_acl
extended ip access list ip_ext_acl
permit tcp 192.168.0.0 255.255.0.0 host 192.168.1.1 eq www
permit tcp 192.167.0.0 255.255.0.0 host 192.168.1.1 eq www
下例显示所有IP access-lists的内容。
switch # show ip access-lists
standard ip access list ip_acl
permit host 192.168.12.1
permit host 192.168.9.1
extended ip access list ip_ext_acl
permit tcp 192.168.0.0 0.0.255.255 host 192.168.1.1 eq www
permit tcp 192.167.0.0 0.0.255.255 host 192.168.1.1 eq www
下例显示所有access-lists的内容。
router # show access-lists
standard ip access list ip_acl
permit host 192.168.12.1
permit host 192.168.9.1
extended ip access list ip_ext_acl
permit tcp 192.168.0.0 0.0.255.255 host 192.168.1.1 eq www
permit tcp 192.167.0.0 0.0.255.255 host 192.168.1.1 eq www
extended MAC access list macext deny host 0x00d0f8000000 any aarp permit any any
