5.6.1　粗加工

将按图纸中零件轮廓进行编程的粗加工程序输入到数控系统中，按下“OFS/SET”按键，显示刀具偏置界面，通过光标移动键将光标移动到对应刀号的磨损（H）位置，在缓冲区输入Z方向粗加工余量0.5 mm（一般为正值），如图5-6-3所示，再按下“输入”软键，系统会将Z方向粗加工余量储存到对应刀号的磨损（H）中，如图5-6-4所示。

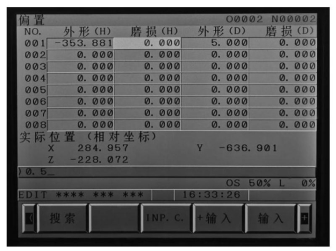

图5-6-3　缓冲区输入Z方向粗加工余量

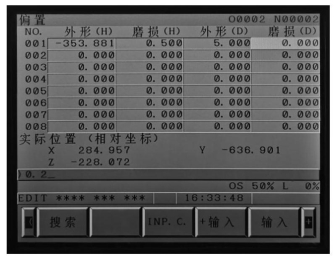

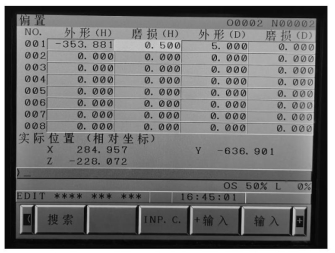

图5-6-4　Z方向预留粗加工余量

通过光标移动键将光标移动到对应刀号的磨损（D）位置，在缓冲区输入刀具半径（X，Y）方向粗加工余量（一般为正值），如图5-6-5所示，再按下“输入”软键，系统会将Z方向粗加工余量储存到对应刀号的磨损（D）中（见图5-6-6）。

按下“自动模式”按钮，再按下“循环启动”按钮，粗加工程序自动开始运行，直至运行完毕。

图5-6-5　缓冲区输入半径（X，Y）方向粗加工余量

图5-6-6　半径（X，Y）方向预留粗加工余量
