5.6.2　半精加工

按下“OFS/SET”按键，按下“偏置”软键，显示刀具偏置界面，通过光标移动键将光标移动到对应刀号的磨损（H）位置，在缓冲区输入Z方向半精加工吃刀量=-（Z方向实际粗加工余量0.4 mm-预留半精加工余量0.2 mm），如图5-6-7，再按下“+输入”软键，得到Z方向理论半精加工余量0.3 mm（实际为0.2 mm），如图5-6-8所示。

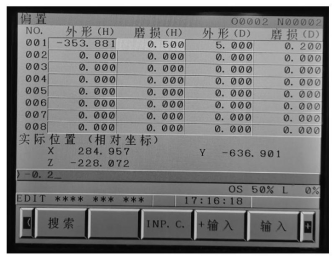

图5-6-7　缓冲区输入Z方向半精加工吃刀量

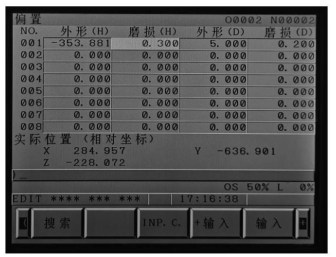

图5-6-8　Z方向理论半精加工余量

通过光标移动键将光标移动到对应刀号的磨损（D）位置，在缓冲区输入半径方向半精加工吃刀量=-（半径方向实际粗加工余量0.15 mm-预留半精加工余量0.1 mm），如图5-6-9所示，再按下“+输入”软键，得到半径（X，Y）方向理论半精加工余量0.15 mm（实际为0.1 mm），如图5-6-10所示。

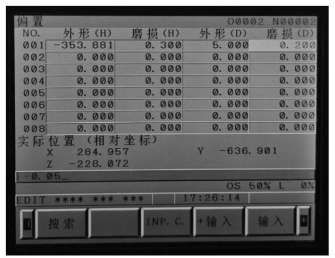

图5-6-9　缓冲区输入半径方向半精加工吃刀量

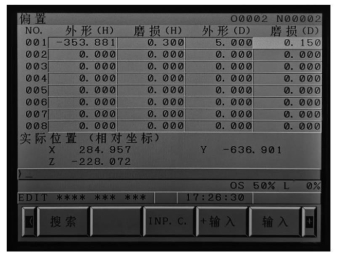

图5-6-10　修正后的半径方向理论半精加工余量

将精加工程序输入到数控系统中，按下“自动模式”按钮，再按下“循环启动”按钮，加工程序自动开始运行，直至运行完毕。
