5.6.3　精加工

5.6.3　精加工

按下“OFS/SET”按键，显示刀具偏置界面，通过光标移动键将光标移动到对应刀号的磨损（H）位置，在缓冲区输入Z方向精加工吃刀量=-Z方向实际半精加工余量0.2 mm，如图5-6-11所示，再按下“+输入”软键，得到Z方向理论精加工余量0.1 mm（实际为0），如图5-6-12所示。

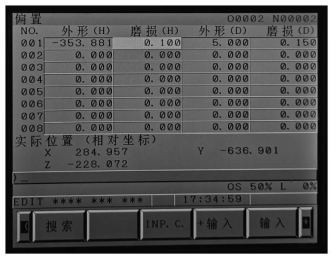

图5-6-11　缓冲区输入Z方向精加工吃刀量

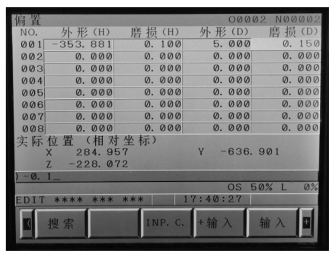

图5-6-12　修正后的理论Z方向精加工余量

通过光标移动键将光标移动到对应刀号的磨损（D）位置，在缓冲区输入半径方向精加工吃刀量=-半径方向实际半精加工余量0.1 mm，如图5-6-13所示，再按下“+输入”软键，得到修正后的理论半径方向半精加工余量0.05 mm（实际为0），如图5-6-14所示。

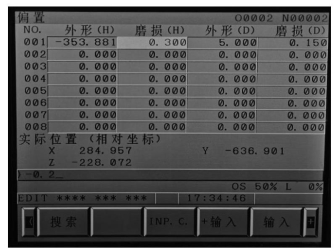

图5-6-13　缓冲区输入半径方向精加工吃刀量

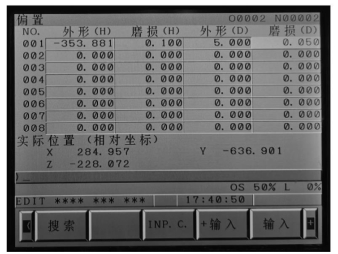

图5-6-14　理论半径方向精加工余量

修正后重新运行精加工程序即可。
