5.5.1 程序图形仿真校验
以表5-5-1所示的加工程序为例，编辑模式下将程序完整的输入到数控系统，通过手动和手轮模式完成工件坐标系设定，就可以进行图形仿真校验了。具体操作如下：
（1）按下“自动模式”按钮
，机床进入加工状态。
（2）按下“机床锁住”按钮
，在程序运行过程中各个进给轴锁住不动，防止仿真过程中撞刀，但在显示器中可以显示刀具位置的变化。
（3）按下“空运行”按钮
，所有的F进给指令失效，机床全部以G00设定速度运行，这样可以提高图形仿真过程中的运行速度。
（4）图形显示设置。
①设置图形参数。按下“图形”按键
，显示图形参数设置画面（见图5-5-1），可以设定绘图平面（绘图区）、绘图范围和绘图比例等，一般只设定绘图平面和绘图比例就可以了。绘图平面可以设定P值为0～5，分别代表X Y平面、YZ平面、Z Y平面、XZ平面、X YZ平面和ZX Y平面，绘图比例可以设定图形显示的大小。

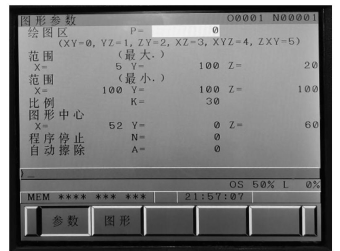

图5-5-1 图形显示画面
②设置图形平面和绘图比例。
输入方法为：用光标键移动到所需设置的参数处，在缓冲区输入相应的数据，然后按“输入”按键
，如图5-5-2所示。

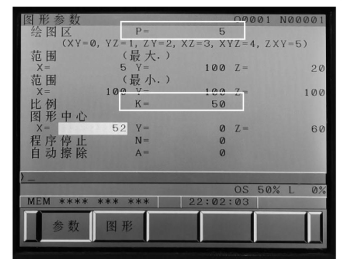

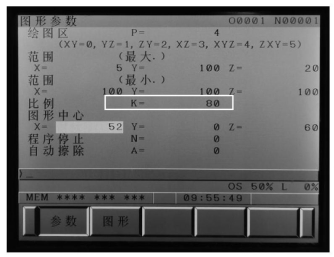

图5-5-2 设定绘图平面和绘图比例
③显示图形画面。按下“图形”软键（见图5-5-3），显示出如图5-5-4所示图形画面。

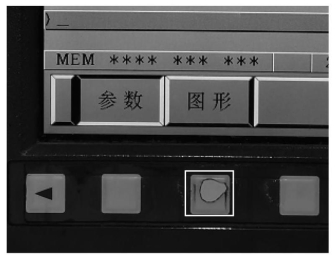

图5-5-3 按下“图形”功能软键
图5-5-4 图形显示界面
④运行机床加工程序。按下“循环启动”按钮
，机床程序开始运行，在运行过程中，可以通过“进给倍率”控制旋钮（见图5-5-5）来控制程序的运行速度，同时图形画面会显示完整的刀具轨迹，虚线代表G00快速进给，实线代表切削时的按设定进给速度进给。仿真的刀具轨迹如图5-5-6所示。
⑤图形显示比例修改。通过加工程序运行可以看出，在设定图形比例过小时，图形显示界面显示的刀具轨迹会出现显示不清的情况，可以放大显示比例（见图5-5-7），程序重新运行后刀路显示如图5-5-8所示。
图5-5-5 进给倍率控制旋钮

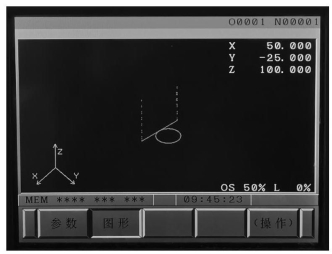

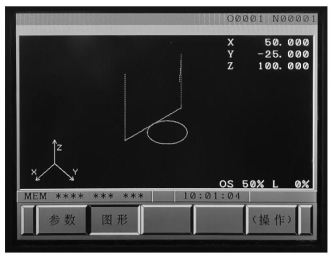

图5-5-6 刀具仿真轨迹
图5-5-7 修改绘图比例
图5-5-8 调整后刀路显示

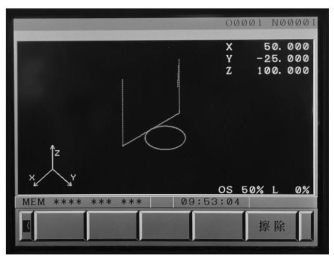

⑥图形清除。在图形显示界面按下“操作”功能软键，显示如图5-5-9所示画面，按下“擦除”功能软键，图形清除，如图5-5-10所示。
图5-5-9 刀路清除画面

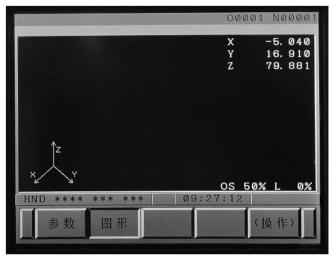

图5-5-10 刀路擦除
⑦坐标位置修正。机床进行刀路仿真校验时机床坐标轴处于锁住状态，但是系统中坐标位置却在发生变化，即会出现刀具位置与系统坐标位置不符的情况，运行程序就会出现撞刀现象，对于采用相对编码器的可以采用机床回参考点的方式进行修正，也可以采用机床坐标位置修正的方法进行修正，修正方法如下：
按下“位置”按键
，显示坐标画面（见图5-5-11），按下“操作”软键，再按下“向后扩展”软键
，出现坐标修正画面（见图5-5-12），按下“WRK-CD”功能软键，显示出如图5-5-13所示画面，按下“所有轴”功能软键，坐标修正，如图5-5-14所示。

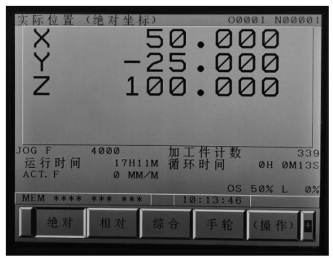

图5-5-11 绝对坐标画面

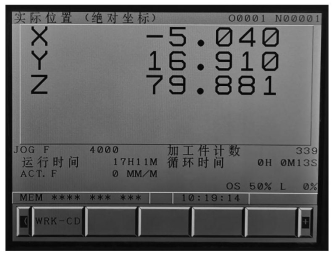

图5-5-12 坐标修正画面（WRK-CD）

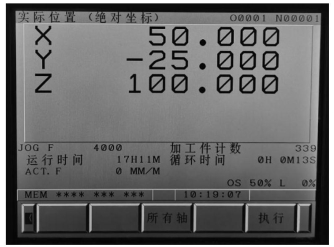

图5-5-13 坐标修正画面（所有轴）
图5-5-14 坐标修正
