详解显示器外壳的设计过程及建模思路

实例概述

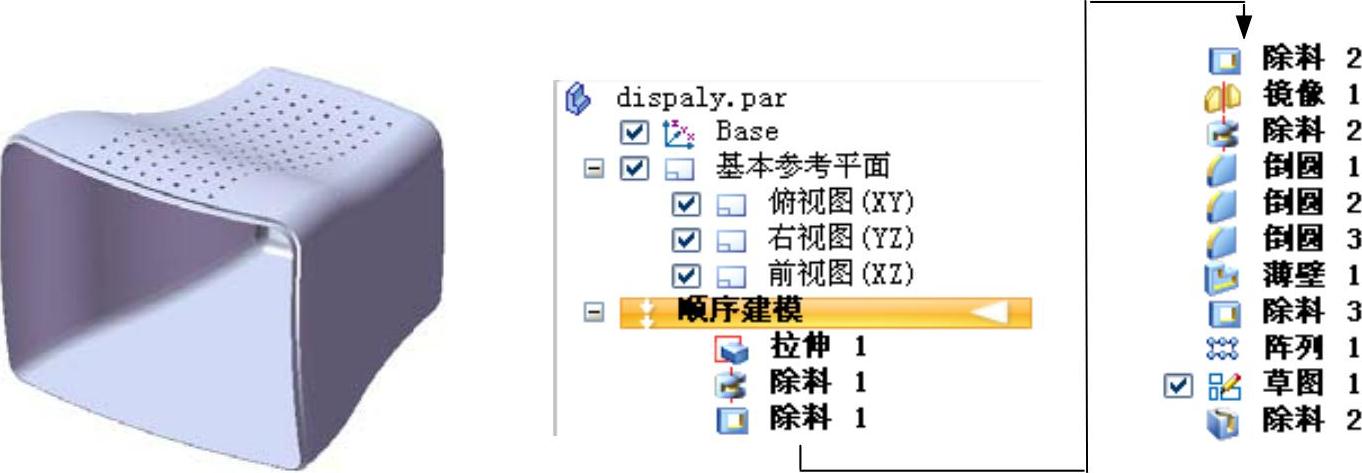

本实例介绍了显示器外壳的设计过程。整个外形是通过实体建模中最为常见的拉伸及旋转特征创建出来的。通过对本实例的学习，读者可以掌握一种使用简单命令创建复杂零件的建模思路。零件模型及路径查找器如图4.1所示。

图4.1 零件模型和路径查找器

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图4.2所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

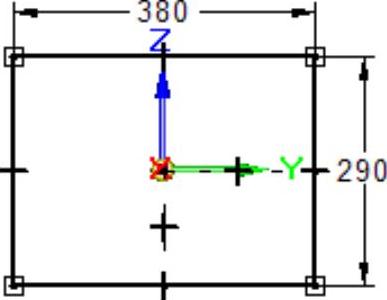

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境；绘制图4.3所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入400，并按Enter键，拉伸方向为X轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

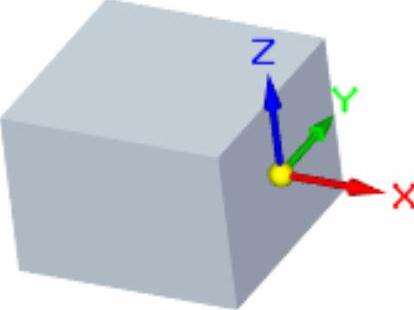

图4.2 拉伸特征1

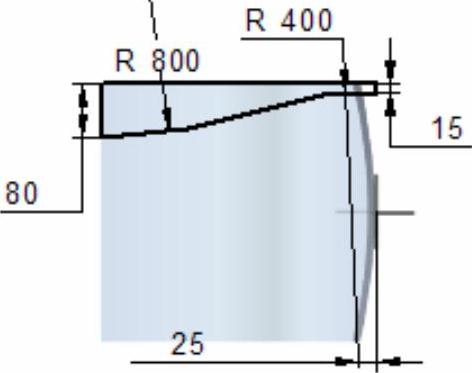

图4.3 截面草图

Step3.创建图4.4所示的旋转除料特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取俯视图（XY）平面为草图平面，进入草绘环境，绘制图4.5所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图4.5所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，单击按钮，完成旋转除料特征1的创建。

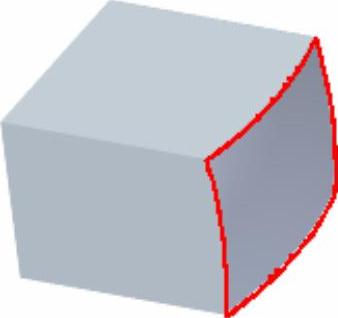

图4.4 旋转除料特征1

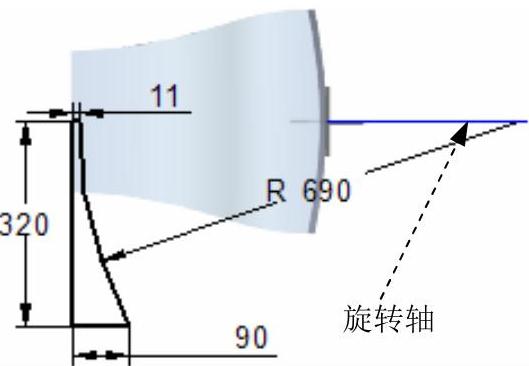

图4.5 截面草图

Step4.创建图4.6所示的除料特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。

①选取草图平面。选取前视图（XZ）平面作为草图平面。

②绘制截面草图。在草绘环境中绘制图4.7所示的截面草图。

③单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入500，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成除料特征1的创建。

图4.6 除料特征1

图4.7 截面草图

Step5.创建图4.8所示的除料特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。

①选取草图平面。选取俯视图（XY）平面作为草图平面。

②绘制截面草图。在草绘环境中绘制图4.9所示的截面草图。

③单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入500，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成除料特征2的创建。

图4.8 除料特征2

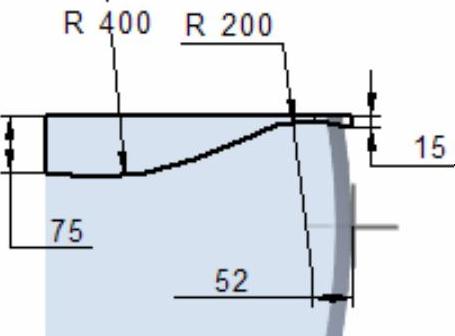

图4.9 截面草图

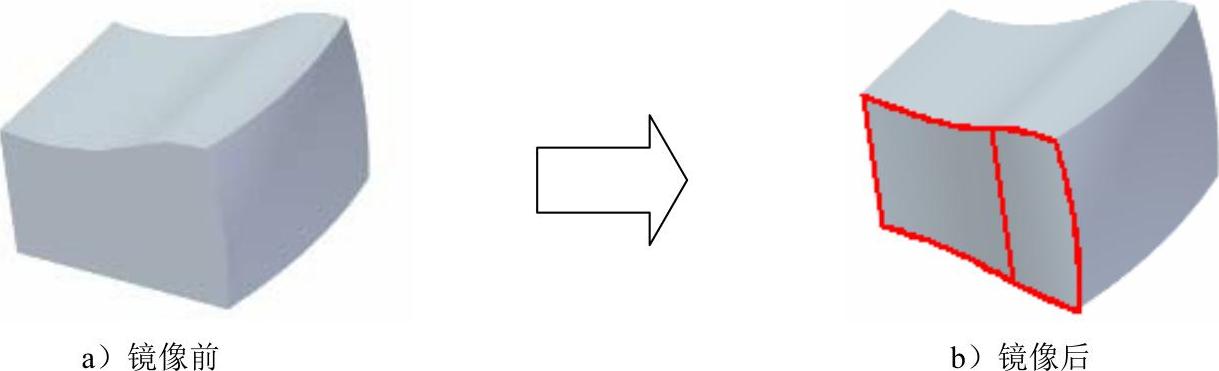

Step6.创建图4.10所示的镜像1。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）选取要镜像的特征。在路径查找器中选择“除料2”特征，单击按钮。

（3）定义镜像中心面。选取前视图（XZ）平面为镜像中心平面。

（4）单击“镜像”命令条中的按钮，完成镜像1操作。

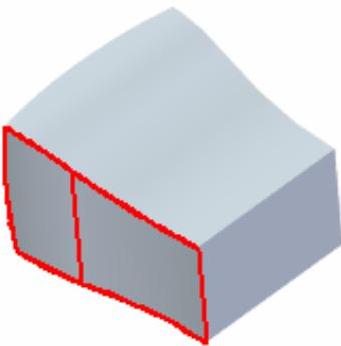

图4.10 镜像1

Step7.创建图4.11所示的旋转除料特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取俯视图（XY）平面为草图平面，进入草绘环境，绘制图4.12所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图4.12所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，单击按钮，完成旋转除料特征2的创建。

图4.11 旋转除料特征2(https://www.daowen.com)

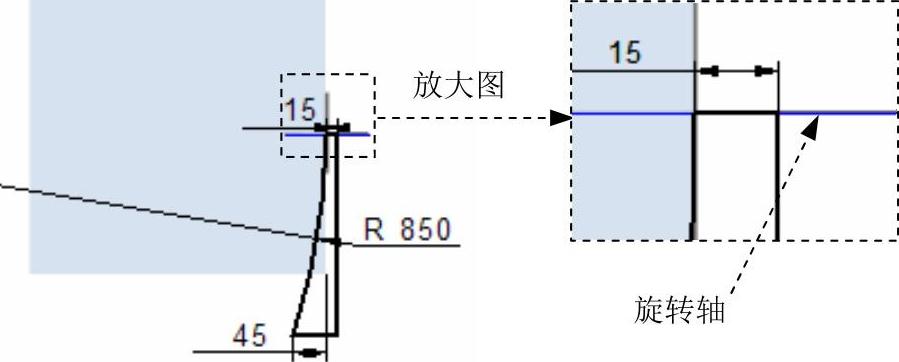

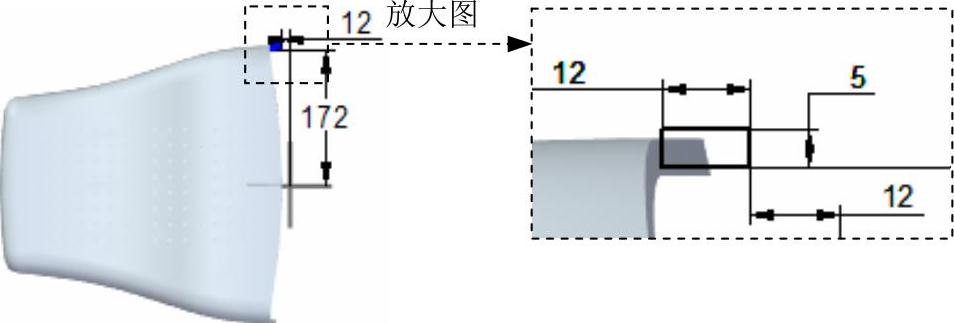

图4.12 截面草图

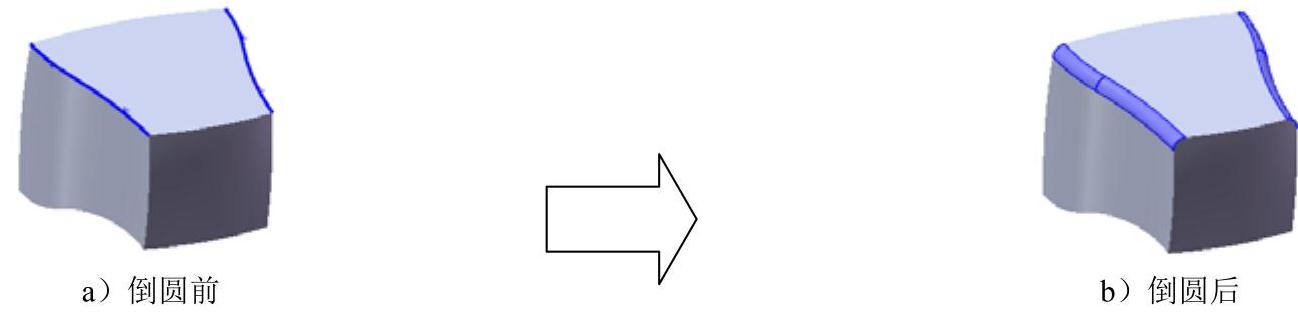

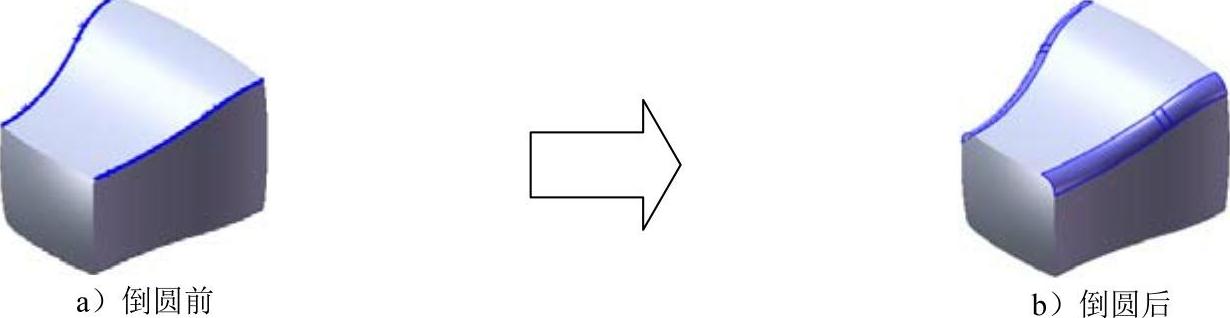

Step8.创建图4.13b所示的倒圆1。

（1）选择命令。在区域中单击按钮。

（2）定义要倒圆的边线。选取图4.13a所示的模型边线为倒圆的对象。

（3）定义倒圆参数。在“倒圆”命令条的文本框中输入20；然后单击“完成”按钮。

（4）单击“倒圆”命令条中的按钮，然后单击按钮，完成倒圆1的创建。

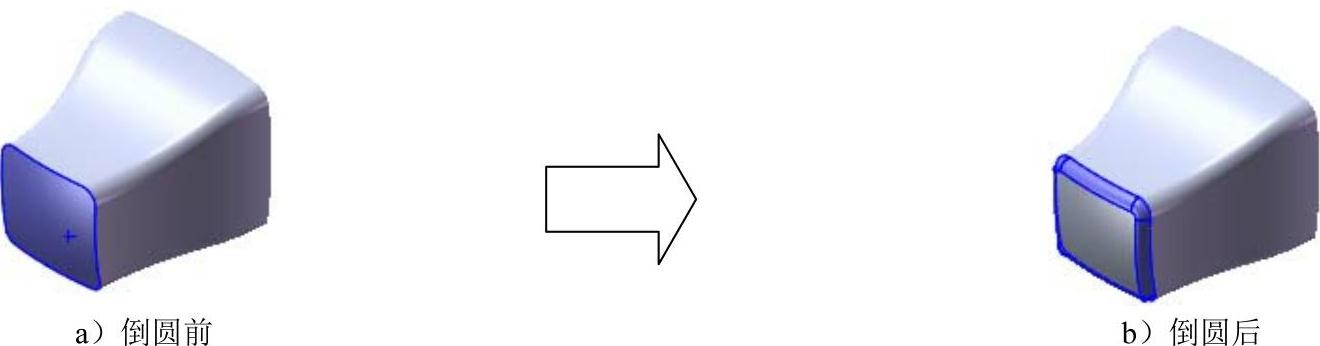

图4.13 倒圆1

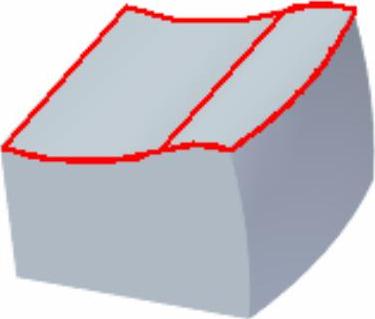

Step9.创建图4.14b所示的倒圆2。选取图4.14a所示的两条边线为要倒圆的对象，圆角半径值为30.0。

图4.14 倒圆2

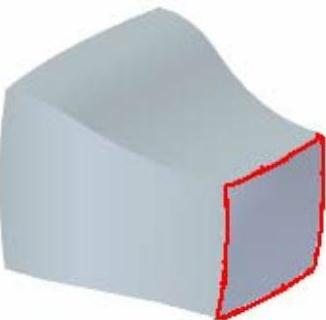

Step10.创建图4.15b所示的倒圆3。选取图4.15a所示的边线为要倒圆的对象，圆角半径值为20.0。

图4.15 倒圆3

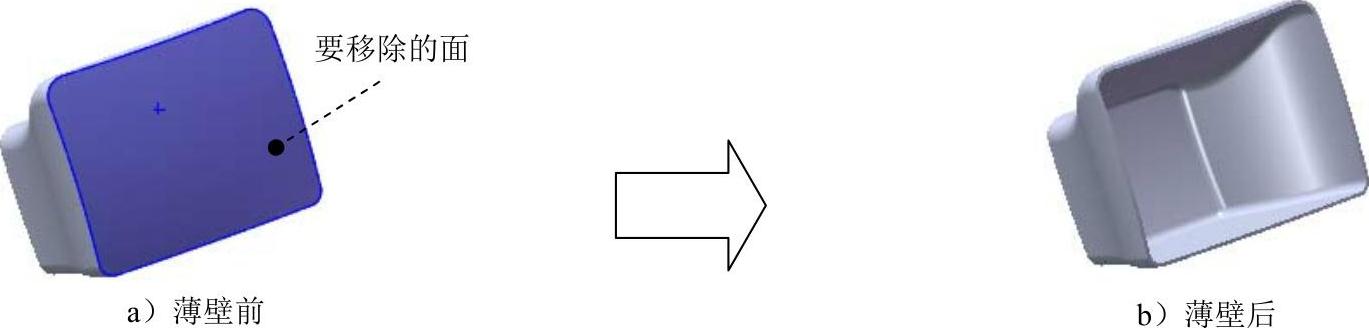

Step11.创建图4.16b所示的薄壁特征1。

（1）选择命令。在区域中单击按钮。

（2）定义薄壁厚度。在“薄壁”命令条的文本框中输入薄壁厚度值为5.0，然后右击。

（3）定义要移除的面。选取图4.16a所示的模型表面为要移除的面，然后右击。

（4）单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

图4.16 薄壁特征1

Step12.创建图4.17所示的除料特征3。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图4.18所示的截面草图。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入500，并按Enter键，在图形区空白区域单击。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成除料特征3的创建。

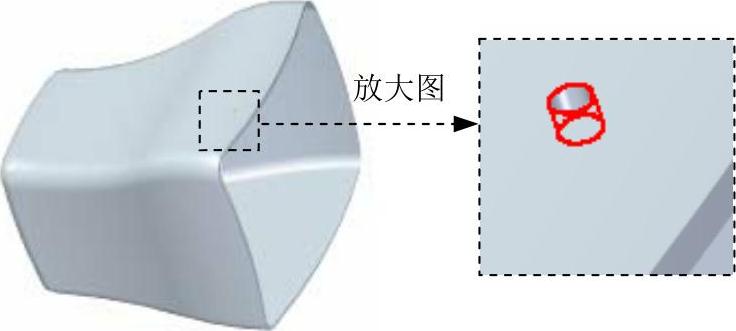

图4.17 除料特征3

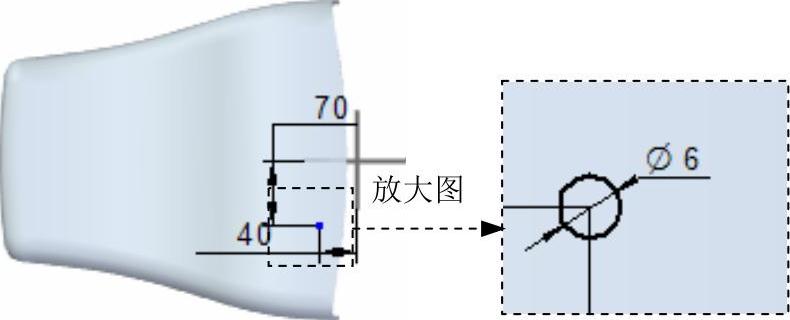

图4.18 截面草图

Step13.创建图4.19所示的阵列1。

（1）选择命令。在区域中单击按钮。

（2）选取要阵列的特征。在路径查找器中选择“除料3”特征，单击按钮完成特征的选取。

（3）定义要阵列的草图平面。选取俯视图（XY）平面为阵列草图平面。

（4）绘制轮廓并设置参数。

①选择命令。单击区域中的按钮，绘制图4.20所示的矩形。

②定义阵列类型。在“阵列”命令条的下拉列表中选择选项。

③定义阵列参数。在“阵列”命令条的文本框中输入阵列个数为16，输入间距值为20；在“阵列”命令条的文本框中输入阵列个数为8，输入间距值为20.0；然后右击确定。

④单击按钮，退出草绘环境。

（5）在“阵列”命令条中单击按钮，完成阵列1的创建。

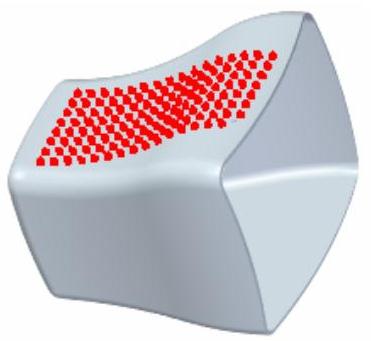

图4.19 阵列1

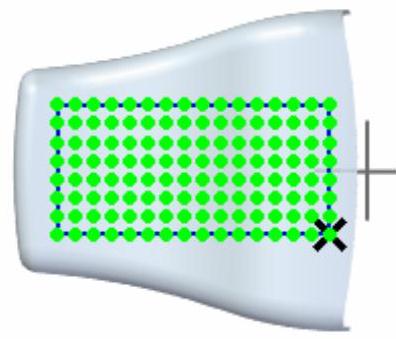

图4.20 矩形阵列轮廓

Step14.创建图4.21所示的草图1。

（1）选择命令。在区域中单击按钮。

（2）定义草绘平面。选取俯视图（XY）平面为草图平面，进入草绘环境。

（3）绘制图4.21所示的草图1，单击按钮，退出草绘环境。

图4.21 草图1

Step15.创建图4.22所示的扫掠除料特征。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义扫掠类型。在“扫掠”命令条的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。

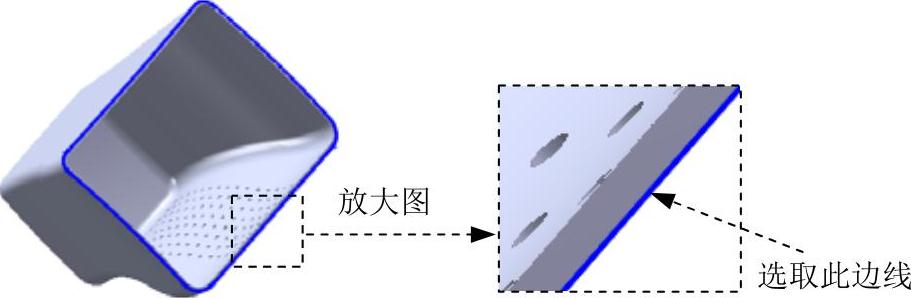

（3）定义扫掠路径。在“创建起源”下拉列表中选择选项，选取图4.23所示的边线为扫掠路径。

（4）定义扫掠轮廓。在“创建起源”下拉列表中选择选项，选取草图1为扫掠轮廓。

（5）单击“扫掠”命令条中的按钮，单击按钮，完成扫掠除料特征的创建。

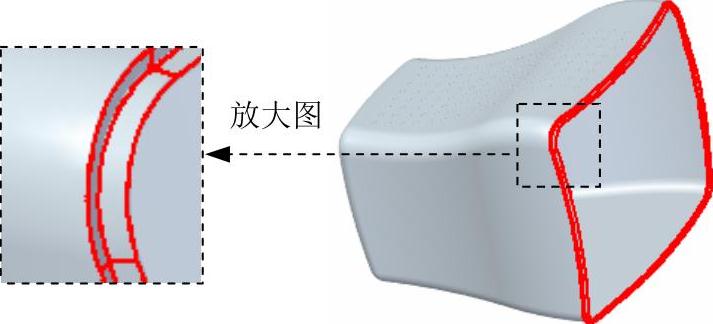

图4.22 扫掠除料特征

图4.23 扫掠路径

Step16.保存文件。将模型命名为dispaly。
