椅子设计过程及建模实例分享

实例概述

本实例主要介绍椅子的设计过程。主要讲解了样条曲线的定位方法，包括创建基准面、约束点位置等，希望读者能勤加练习，从而达到熟练使用样条曲线的目的。零件模型及路径查找器如图10.1所示。

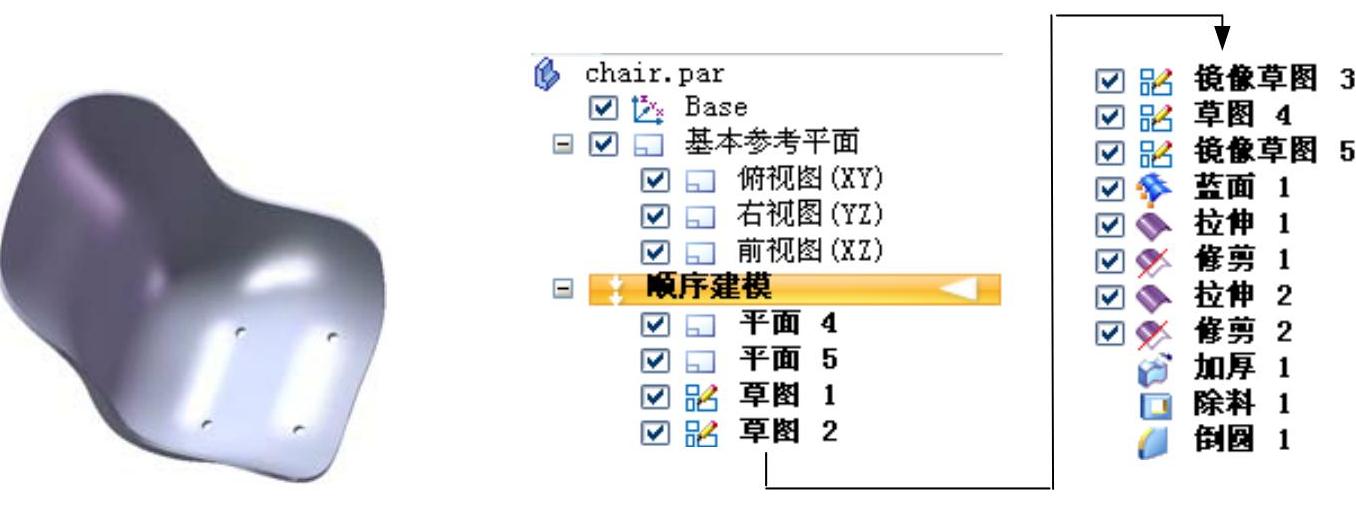

图10.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图10.2所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取前视图（XZ）平面作为参考实体。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值为160，偏移方向可参考图10.2确定。

（4）在绘图区域单击，完成平面4的创建。

Step3.创建图10.3所示的平面5。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取前视图（XZ）平面作为参考实体。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值为270，偏移方向可参考图10.3确定。

（4）在绘图区域单击，完成平面5的创建。

Step4.创建图10.4所示的草图1。

（1）在区域中单击按钮，选取前视图（XZ）平面为草图平面，进入草绘环境。

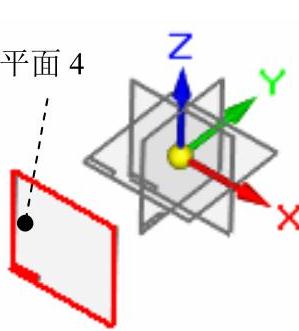

图10.2 平面4

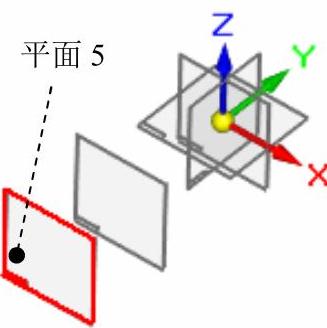

图10.3 平面5

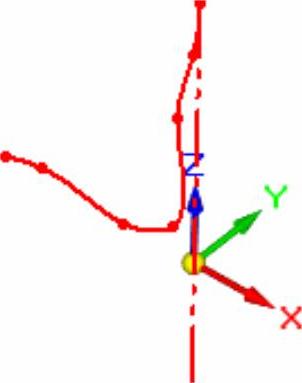

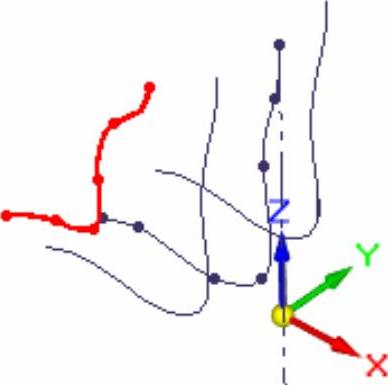

图10.4 草图1（建模环境）

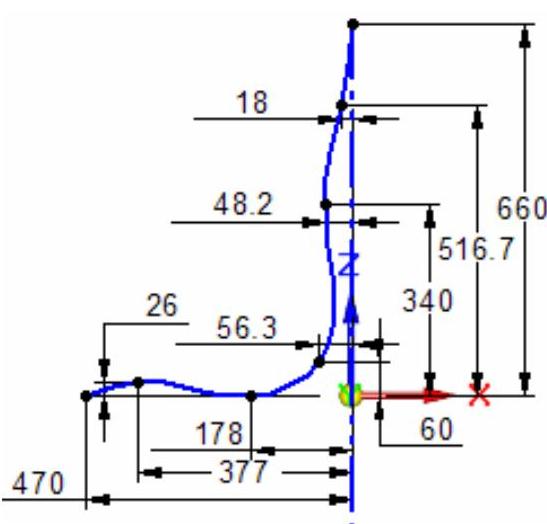

（2）绘制图10.5所示的草图1，单击按钮，退出草绘环境。

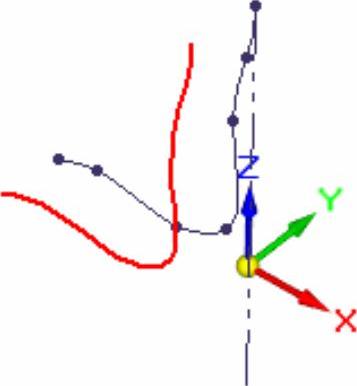

Step5.创建图10.6所示的草图2。

（1）在区域中单击按钮，选取平面4为草图平面，进入草绘环境。

（2）在区域单击按钮，系统弹出“包含选项”对话框，在该对话框中选中复选框，单击按钮。

（3）在绘图区域选取草图1为要偏置的对象，单击按钮。

（4）在下拉列表中输入数值20.0，偏置方向可参考图10.7确定，单击按钮。退出草绘环境。

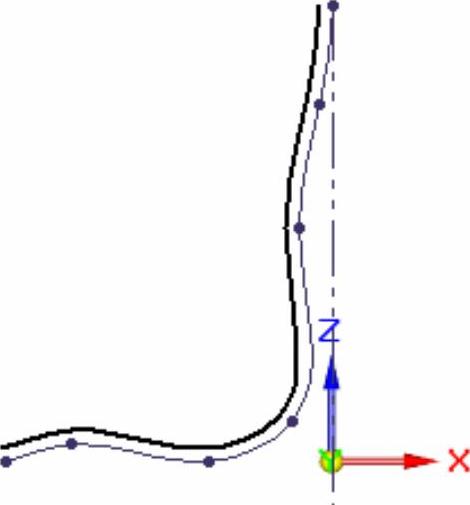

图10.5 草图1（草绘环境）

图10.6 草图2（建模环境）

图10.7 草图2（草绘环境）

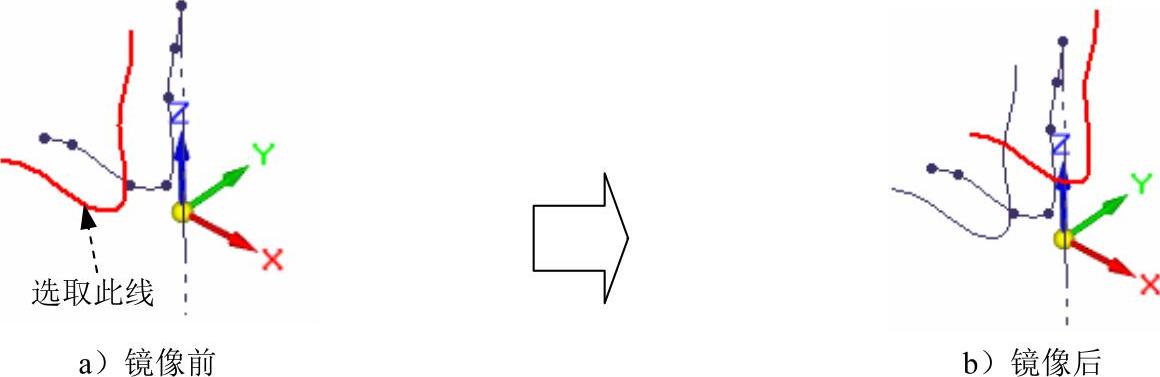

Step6.创建图10.8所示的镜像草图3。

（1）选择命令。在区域中单击后的，选择命令。

（2）定义要镜像的元素。在绘图区域选取图10.8a所示的曲线为要镜像的元素，单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，单击按钮，完成镜像草图3的创建。

Step7.创建图10.9所示的草图4。

（1）在区域中单击按钮，选取平面5为草图平面，进入草绘环境。

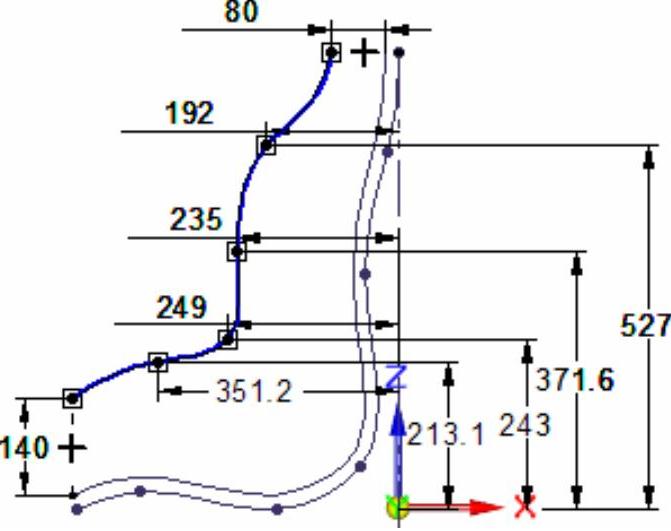

（2）绘制图10.10所示的草图4，单击按钮，退出草绘环境。

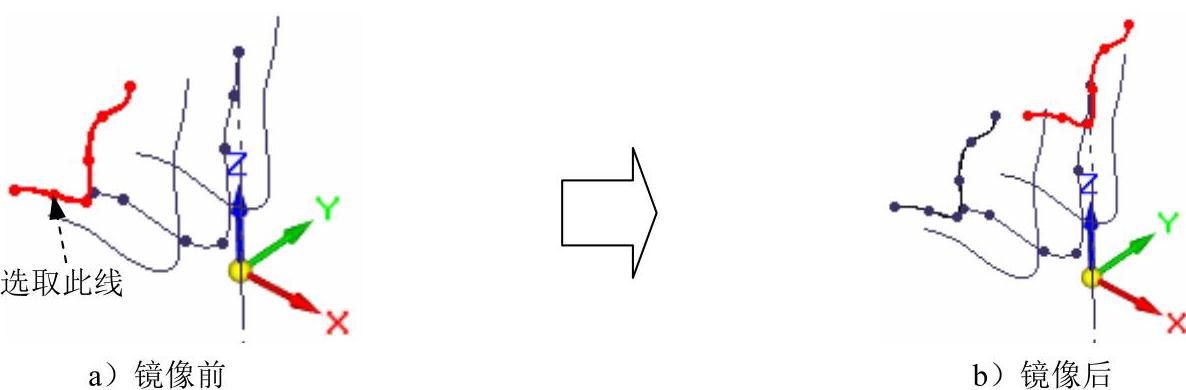

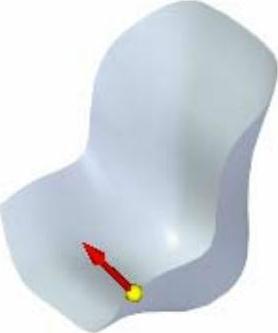

图10.8 镜像草图3

图10.9 草图4（建模环境）

图10.10 草图4（草绘环境）

Step8.创建图10.11所示的镜像草图5。

（1）选择命令。在区域中单击后的，选择命令。

（2）定义要镜像的元素。选取图10.11a所示的曲线为要镜像的元素，单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，单击按钮，完成镜像草图5的创建。

图10.11 镜像草图5

Step9.创建图10.12所示的蓝面1。

（1）选择命令。在选项卡区域单击按钮。

（2）定义横截面。在绘图区域选取草图4，单击按钮；选取草图2，单击按钮；选取草图1，单击按钮；选取镜像草图3，单击按钮；选取镜像草图5，单击按钮（选取曲线时尽可能靠近同一侧选取）。

（3）单击按钮，单击按钮，单击按钮，完成蓝面1的创建。

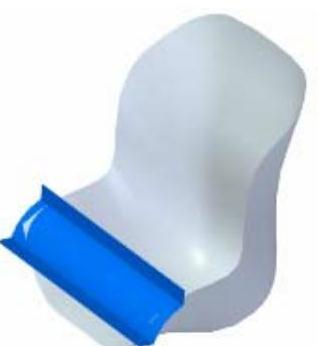

Step10.创建图10.13所示的拉伸曲面1。

（1）选择命令。单击区域中的按钮。

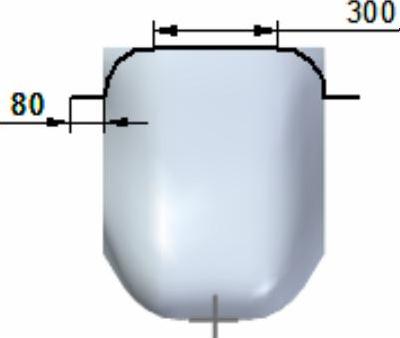

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图基准面，进入草绘环境，绘制图10.14所示的截面草图。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入200，并按Enter键，拉伸方向可参考图10.13确定。(https://www.daowen.com)

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

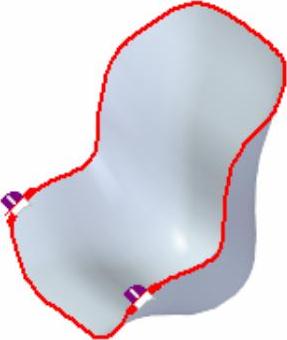

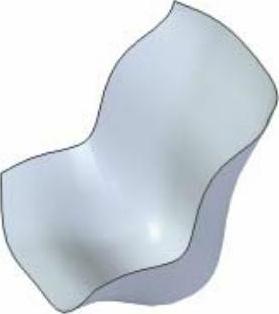

图10.12 蓝面1

图10.13 拉伸曲面1

图10.14 截面草图

Step11.创建图10.15所示的曲面修剪1。

（1）选择命令。在区域中单击按钮。

（2）选择要修剪的面。在绘图区域选取蓝面1为要修剪的曲面，单击按钮。

（3）选择修剪工具。在绘图区域选取拉伸曲面1为修剪工具，单击按钮。

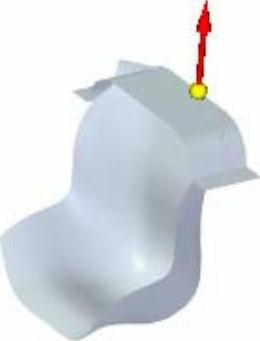

(4)指定要修剪的一侧。特征修剪方向箭头如图10.16所示，单击左键确定。

（5）单击按钮，单击按钮，完成曲面修剪1的创建。

Step12.创建图10.17所示的拉伸曲面2。

（1）选择命令。单击区域中的按钮，

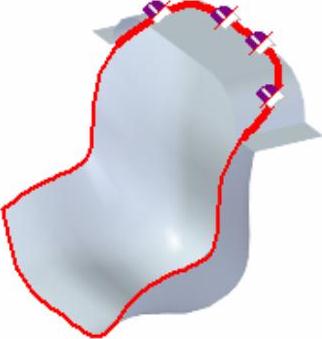

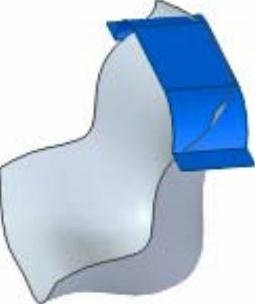

图10.15 曲面修剪1

图10.16 调整修剪方向

图10.17 拉伸曲面2

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图基准面，进入草绘环境，绘制图10.18所示的截面草图。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入600，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

Step13.创建图10.19所示的曲面修剪2。

（1）选择命令。在区域中单击按钮。

（2）选择要修剪的面。在绘图区域选取修剪1为要修剪的曲面，单击按钮。

（3）选择修剪工具。在绘图区域选取拉伸曲面2为修剪工具，单击按钮。

（4）指定要修剪的一侧。特征修剪方向箭头如图10.20所示，单击左键确定。

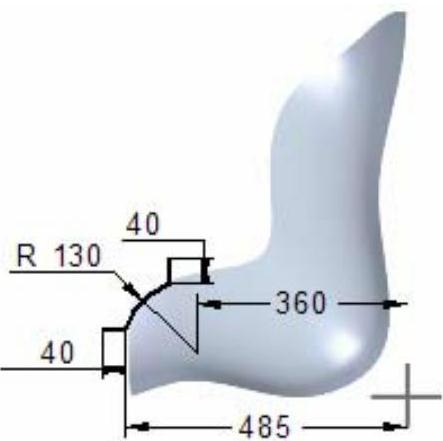

图10.18 截面草图

图10.19 曲面修剪2

图10.20 调整修剪方向

（5）单击按钮，单击按钮，完成曲面修剪2的创建。

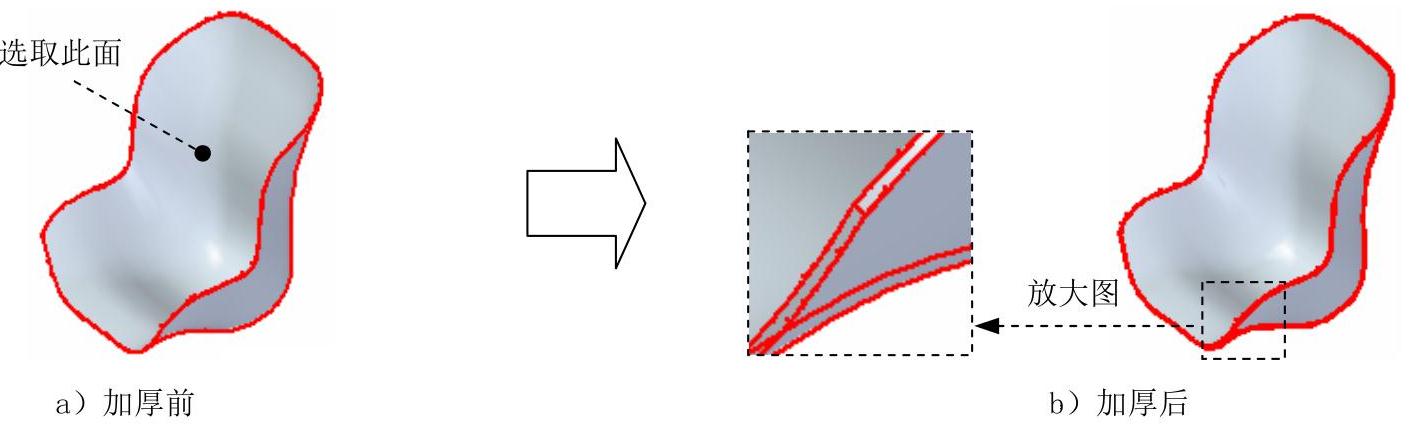

Step14.添加图10.21b所示的加厚1。

（1）选择命令。单击功能选项卡，在区域中单击按钮，选择命令。

（2）定义要加厚的曲面。在绘图区域选取图10.21a所示的面为要加厚的面。

（3）定义厚度参数。在“加厚”命令条的下拉列表中输入数值5.0。

（4）定义加厚方向。调整曲面的加厚方向为双向加厚，单击左键确定。

（5）单击按钮，单击按钮，完成加厚1的创建。

图10.21 加厚1

Step15.创建图10.22所示的除料特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取俯视图（XY）作为草图平面，进入草绘环境。绘制图10.23所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入100，并按Enter键。

（4）单击按钮，单击按钮，完成除料特征1的创建。

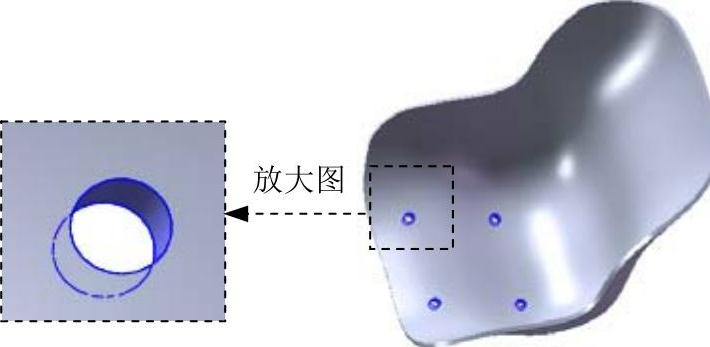

图10.22 除料特征1

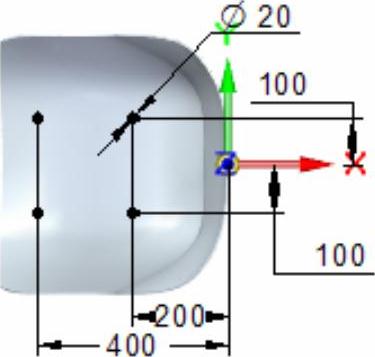

图10.23 截面草图

Step16.创建图10.24b所示的倒圆特征1。

（1）选择命令。在区域中单击按钮。

（2）定义圆角类型。单击按钮，选取倒圆类型为选项，单击按钮。

（3）选取要倒圆的对象。在系统的提示下，选取图10.24a所示的模型边线为倒圆的对象。

（4）定义倒圆参数。在“倒圆”命令条的文本框中输入1，然后单击“完成”按钮。

（5）单击“倒圆”命令条中的按钮，然后单击按钮，完成倒圆特征1的创建。

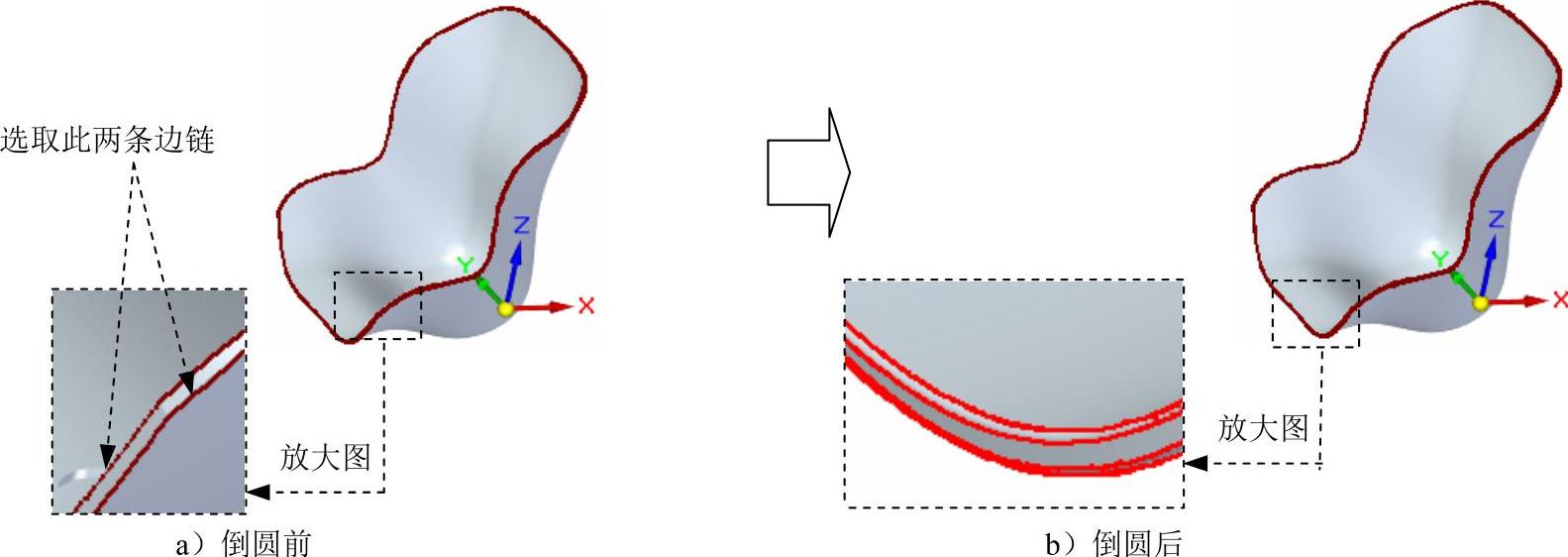

图10.24 倒圆特征1

Step17.选择下拉菜单命令，将模型命名为chair。
