实例展示：充电器外壳建模技巧

实例概述

本实例主要运用了拉伸、拔模、基准平面、镜像、倒圆、薄壁等特征命令，零件模型及路径查找器如图26.1所示。

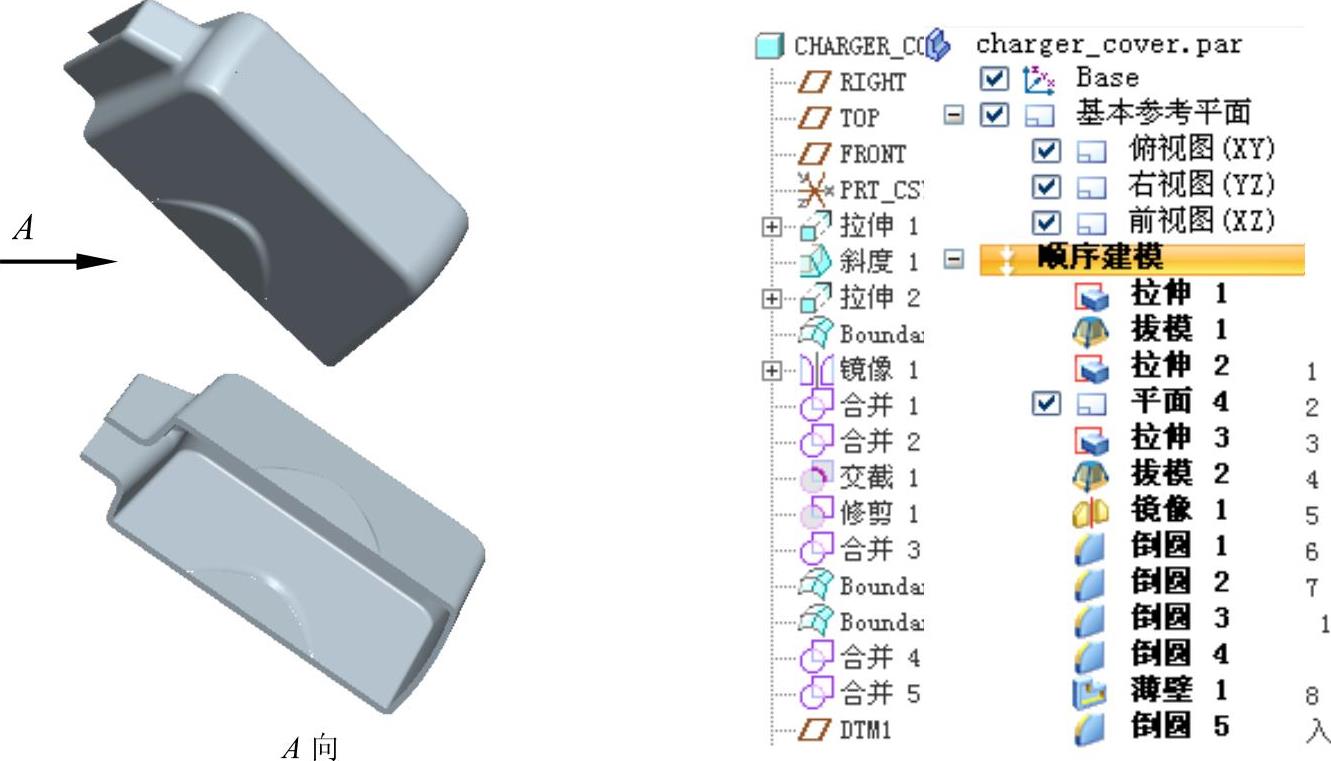

图26.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图26.2所示的拉伸特征1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图26.3所示的截面草图，在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值35，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

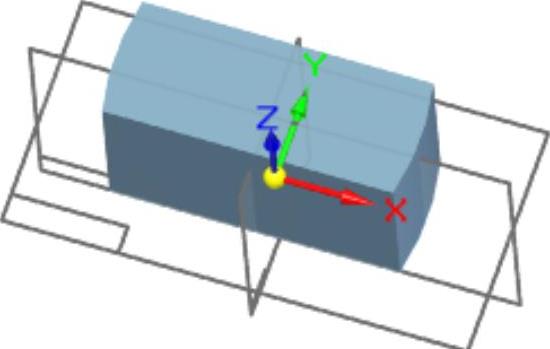

图26.2 拉伸特征1

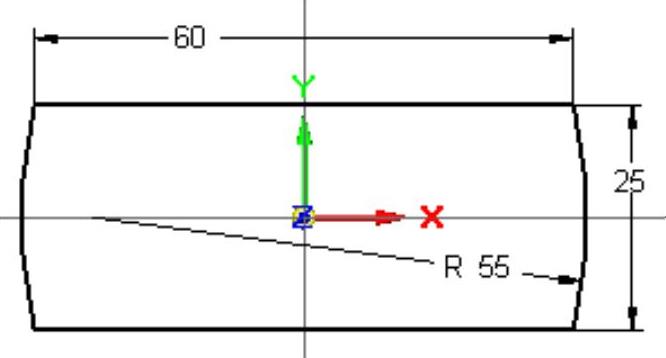

图26.3 截面草图

Step3.创建图26.4b所示的拔模特征1。在区域中单击按钮，单击按钮，选择拔模类型为，单击按钮；选取图26.4a所示的面1为拔模参考面，选取图26.4a所示的面2、面3、面4与面5为需要拔模的面。在“拔模”命令条的拔模角度文本框中输入角度值5，单击鼠标右键。然后单击按钮。移动鼠标将拔模方向调整至图26.5所示的位置后单击，单击按钮，单击按钮，完成拔模特征1的创建。

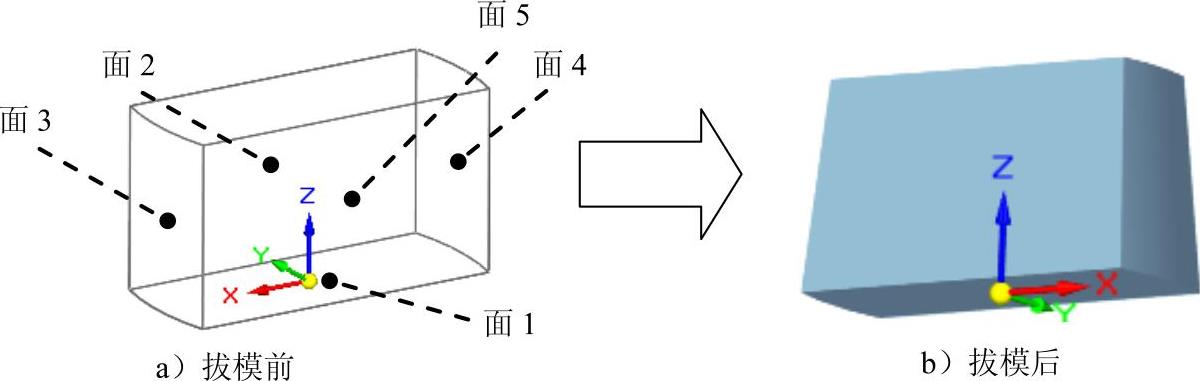

图26.4 拔模特征1

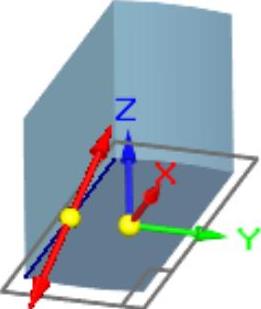

图26.5 拔模方向

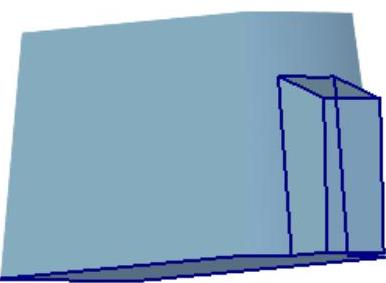

Step4.创建图26.6所示的拉伸特征2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图26.7所示的截面草图，选择“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入值10，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图26.6 拉伸特征2

图26.7 截面草图

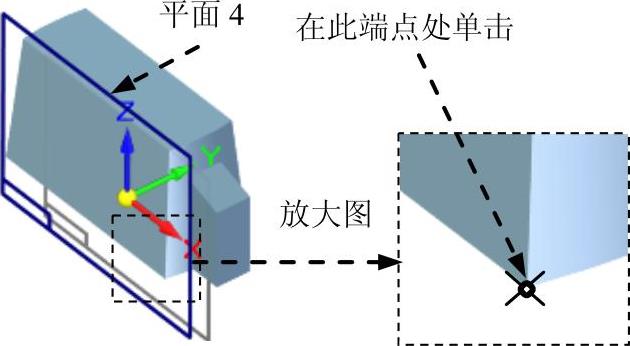

Step5.创建图26.8所示的平面4。在区域中单击按钮，选择选项；选取前视图（XZ）平面为参考平面，在图26.8所示的模型边线端点处单击完成平面4的创建。

Step6.创建图26.9所示的拉伸特征3。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图26.10所示的截面草图，确认与按钮未被按下，选择“穿透下一个”按钮，拉伸方向为Y轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

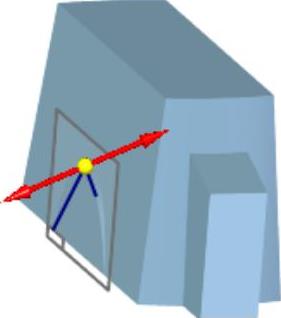

图26.8 平面4

图26.9 拉伸特征3

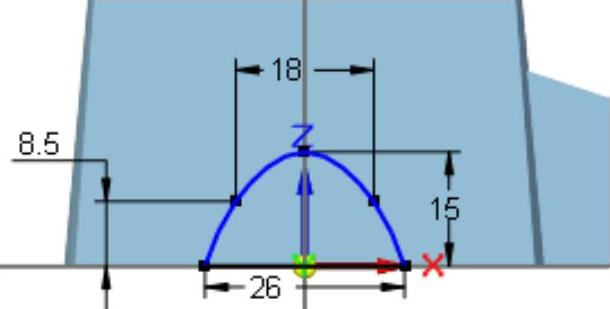

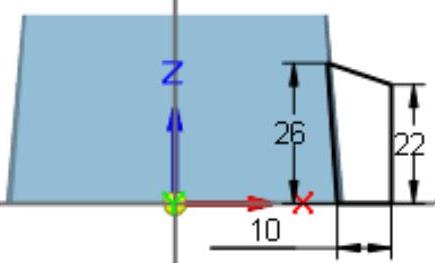

图26.10 截面草图

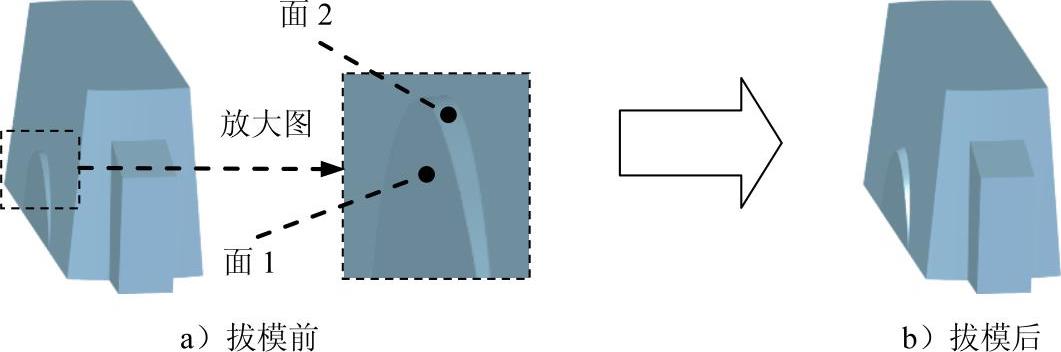

Step7.创建图26.11b所示的拔模特征2。在区域中单击按钮，单击按钮，选择拔模类型为，单击按钮；选取图26.11a所示的面1为拔模参考面，选取图26.11a所示的面2为需要拔模的面。在“拔模”命令条的拔模角度文本框中输入角度值30，单击鼠标右键。然后单击按钮。移动鼠标将拔模方向调整至图26.12所示的位置后单击，单击按钮；单击按钮，完成拔模特征2的创建。(https://www.daowen.com)

图26.11 拔模特征2

图26.12 拔模方向

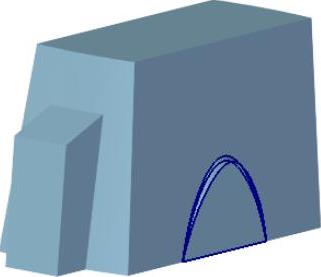

Step8.创建图26.13所示的镜像特征1，在区域中单击命令，在路径查找器中选取与作为镜像特征，单击按钮，完成特征的选取；选取前视图（XZ）作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征1的创建。

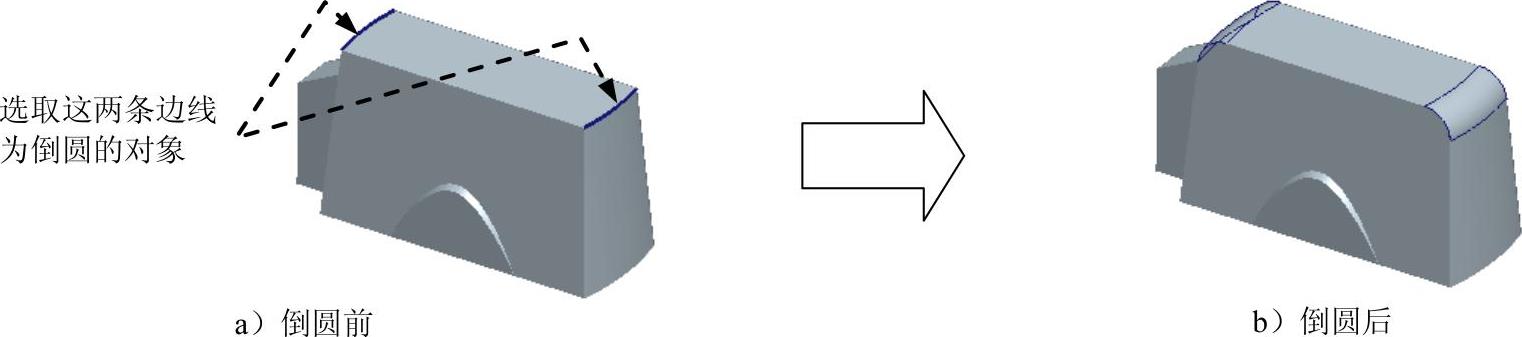

Step9.创建图26.14b所示的倒圆特征1。选取图26.14a所示的模型边线为倒圆的对象，倒圆半径值为1.5。

图26.13 镜像特征1

图26.14 倒圆特征1

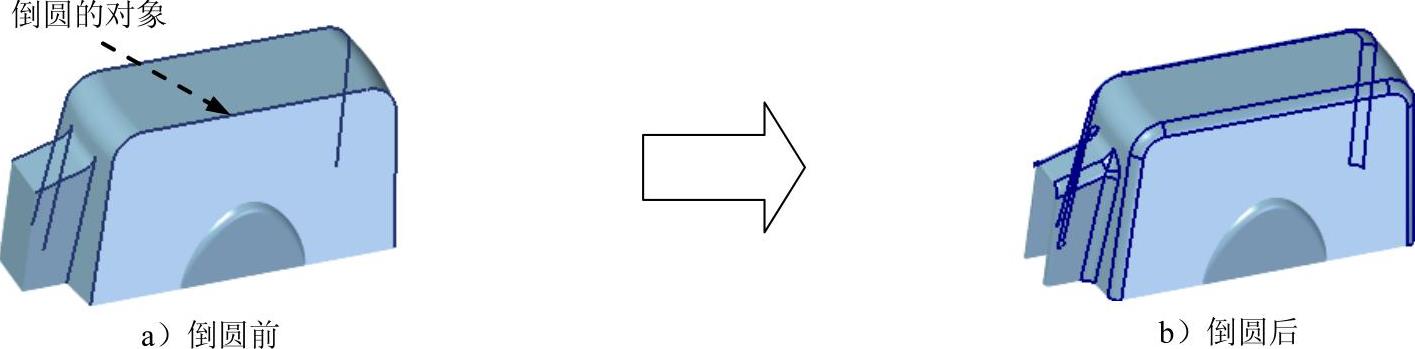

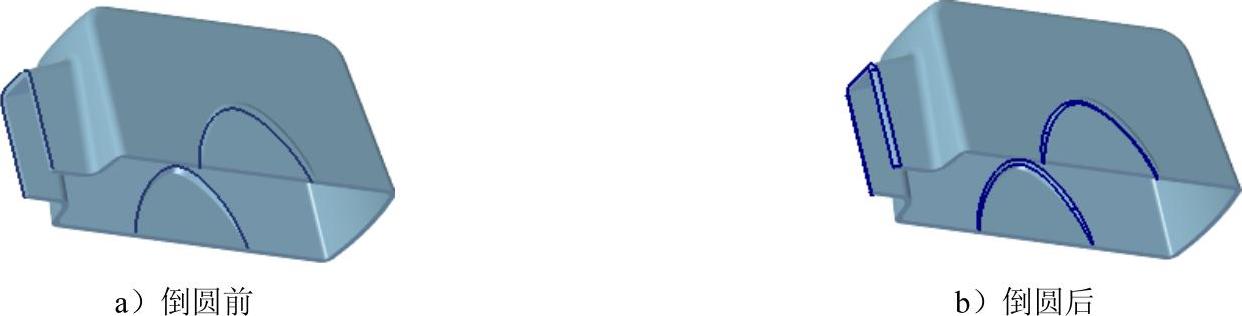

Step10.创建图26.15b所示的倒圆特征2。选取图26.15a所示的模型边线为倒圆的对象，倒圆半径值为6。

图26.15 倒圆特征2

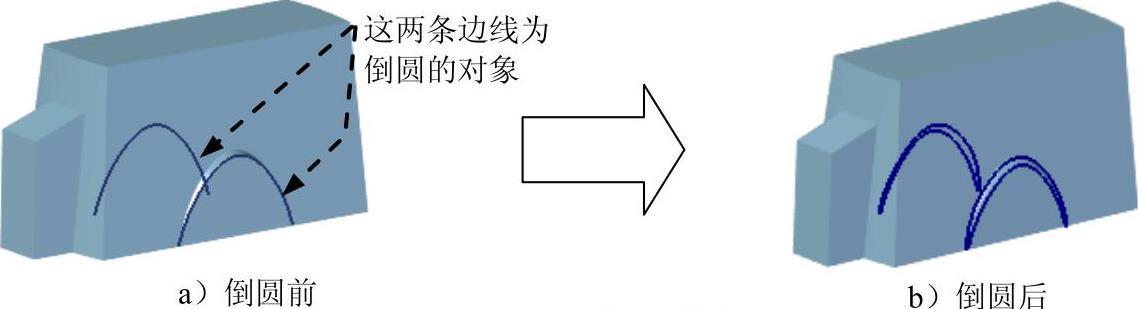

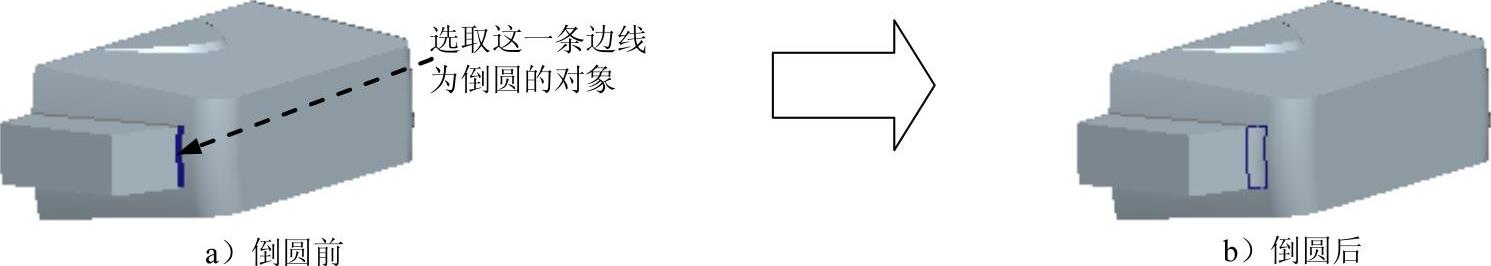

Step11.创建图26.16b所示的倒圆特征3。选取图26.16a所示的模型边线为倒圆的对象，倒圆半径值为3。

Step12.创建图26.17b所示的倒圆特征4。选取图26.17a所示的模型边线为倒圆的对象，倒圆半径值为2。

图26.16 倒圆特征3

图26.17 倒圆特征4

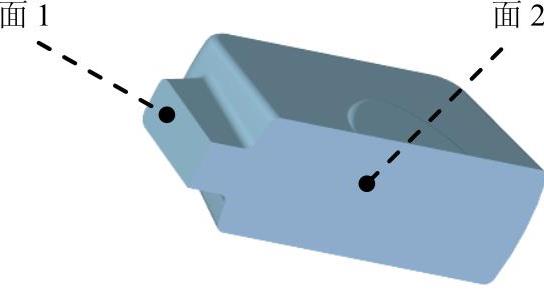

Step13.创建图26.18所示的薄壁特征1。在区域中单击按钮，在“薄壁”命令条的文本框中输入薄壁厚度值1.2，然后右击；选择图26.19所示的模型表面1和2为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

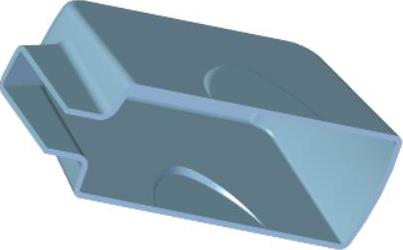

图26.18 薄壁特征1

图26.19 要移除的面

Step14.创建图26.20b所示的倒圆特征5。选取图26.20a所示的模型边线为倒圆的对象，倒圆半径值为1。

图26.20 倒圆特征5

Step15.保存文件，文件名称为charger_cover。
