如何创建16.4底座中部零件模型及路径查找器

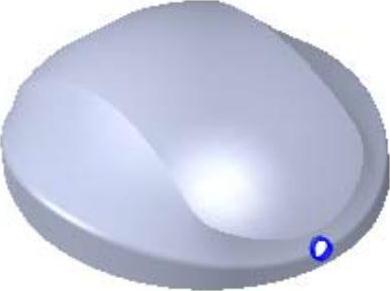

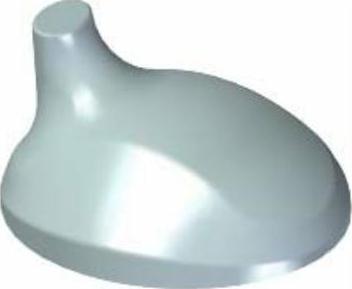

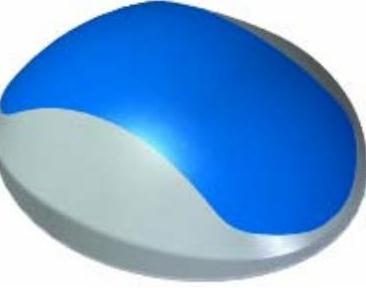

下面讲解底座中部的创建过程。零件模型及路径查找器如图16.4.1所示。

Step1.在装配体中建立底座中部holder_middle。

（1）单击区域中的“原位创建零件”按钮，系统“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为holder_middle，在下拉列表中选中单选项，单击按钮。

图16.4.1 零件模型及路径查找器

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取lamp_holder_first零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取lamp_holder_first中的拉伸曲面1。单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

注：若绘图区域没有显示出拉伸曲面1与偏移曲面1，可先退出“零件间复制”命令，然后在路径查找器中选中并右击，在系统弹出的快捷菜单中选择命令，然后将“曲面”选中即可。

（4）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取lamp_holder_first零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取lamp_holder_first中的偏移曲面1。单击按钮，单击按钮，单击按钮，完成“零件间复制2”的操作。

（5）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择lamp_holder_first零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮。单击按钮，

（6）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

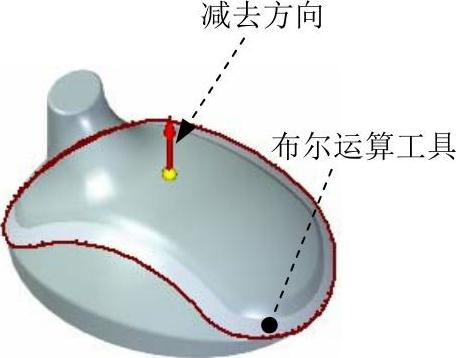

Step3.创建图16.4.2所示的布尔1。在功能选项卡区域中单击后的，选择命令；然后在“布尔”命令条中单击“布尔—减去”按钮；在绘图区域选取图16.4.3所示的曲面为布尔运算的工具，减去方向如图16.4.3所示；单击按钮，完成布尔1的创建。

图16.4.2 布尔1

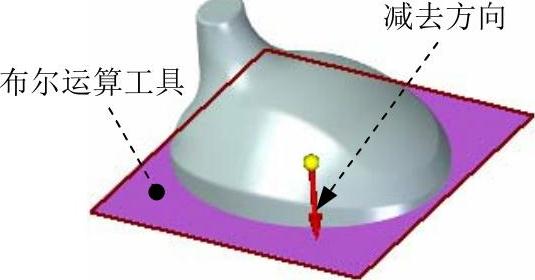

图16.4.3 定义布尔运算工具及方向

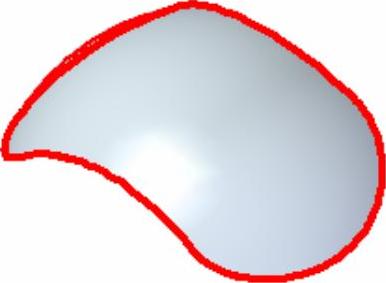

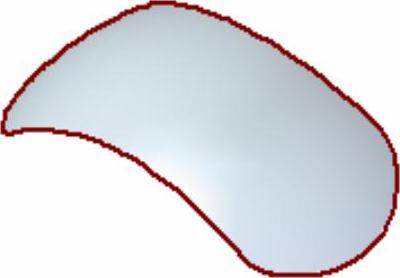

Step4.创建图16.4.4所示的延伸曲面1（实体已隐藏）。在区域中的单击按钮；选择图16.4.5所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，在文本框中输入17.0，按Enter键；单击按钮，单击按钮，完成延伸曲面1的创建。

图16.4.4 延伸曲面1

图16.4.5 定义延伸边线

Step5.创建图16.4.6所示的布尔2。在功能选项卡区域中单击后的，选择命令；然后在“布尔”命令条中单击“布尔—减去”按钮；在绘图区域选取图16.4.7所示的曲面为布尔运算的工具，减去方向如图16.4.7所示；单击按钮，完成布尔2的创建。

图16.4.6 布尔2

图16.4.7 定义布尔运算工具及方向

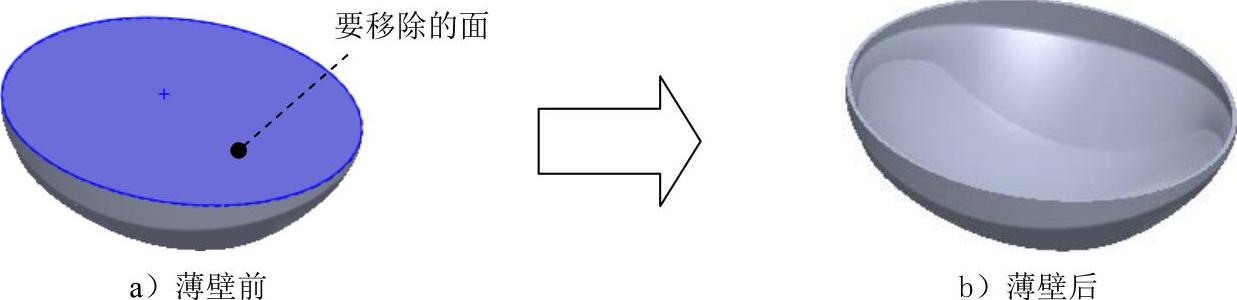

Step6.创建图16.4.8b所示的薄壁特征1。在区域中单击按钮；在“薄壁”命令条的文本框中输入薄壁厚度值为2.0，然后右击；在系统提示下，选择图16.4.8a所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

图16.4.8 薄壁特征1

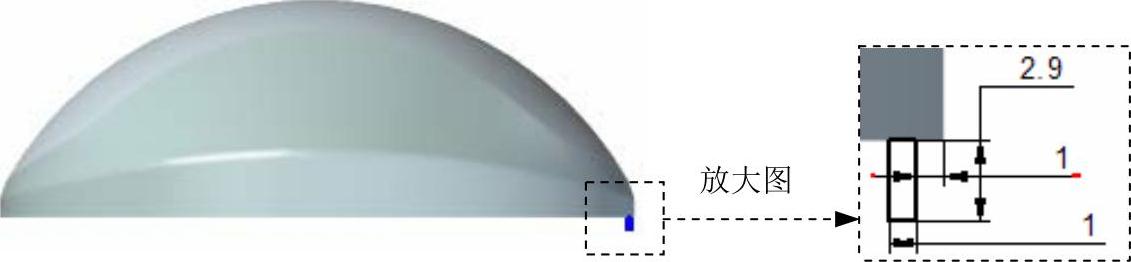

Step7.创建图16.4.9所示的草图1。在区域中单击按钮，选取前视图（XZ）平面为草图平面，进入草图环境，绘制图16.4.9所示的草图1；单击按钮，退出草图环境。

图16.4.9 草图1

Step8.创建图16.4.10所示的扫掠特征1。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义扫掠类型。在“扫掠选项”对话框的区域中选中单选项；其他参数接受系统默认设置值，单击按钮。

（3）定义扫掠轨迹曲线。在“创建起源”下拉列表中选择选项，在图形区中选取图16.4.11所示模型边线作为扫掠轨迹曲线，完成扫掠轨迹曲线的选取。

（4）定义扫掠横截面。在绘图区域中选取草图1作为扫掠截面，完成扫掠横截面的选取。

（5）单击“扫掠”命令条中的按钮，单击按钮，完成扫掠特征1的创建。

图16.4.10 扫掠特征1

图16.4.11 定义扫掠路径

Step9.创建图16.4.12所示的相交曲线1。在区域中单击按钮；在绘图区域选取前视图（XZ）平面与图16.4.13所示的模型表面作为要相交的曲面，单击按钮；单击按钮，单击按钮，完成相交曲线1的创建。

图16.4.12 相交曲线1

图16.4.13 定义相交曲面

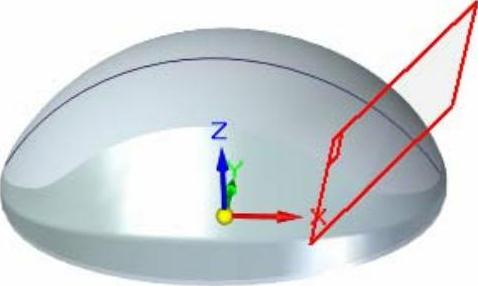

Step10.创建图16.4.14所示的平面4。在区域中单击按钮，选择选项；在绘图区域选取相交曲线1作为法向平面的曲线；在下拉列表中输入0.86；按Enter键完成平面4的创建。

注意：在选取曲线的时，要靠近图16.4.14所示曲线的左侧选取。

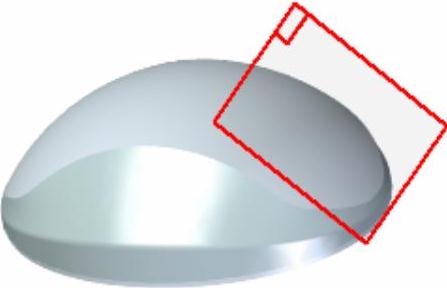

Step11.创建图16.4.15所示的平面5。在区域中单击按钮，选择选项；依次选取平面4与俯视图（XY）平面作为参考实体，然后再次选取平面4为旋转基准面；在绘图区域单击完成平面5的创建。

图16.4.14 平面4

图16.4.15 平面5

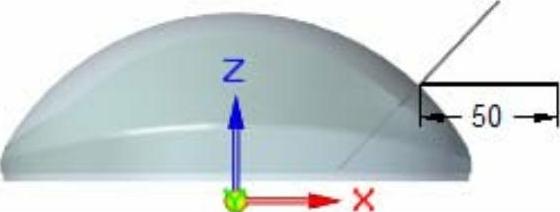

Step12.创建图16.4.16所示的草图2。在区域中单击按钮，选取前视图（XZ）平面为草图平面，进入草图环境，绘制图16.4.16所示的草图2；单击按钮，退出草图环境。

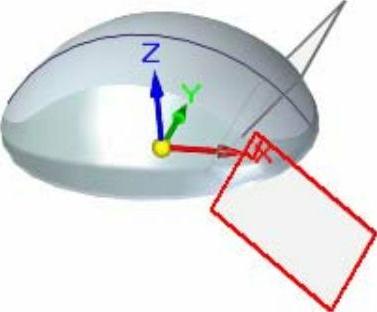

Step13.创建图16.4.17所示的平面6。在区域中单击按钮，选择选项；选取平面5作为参考实体，然后在绘图区域选取草图2直线的端点作为偏移参考点；在绘图区域单击完成平面6的创建。

图16.4.16 草图2

图16.4.17 平面6

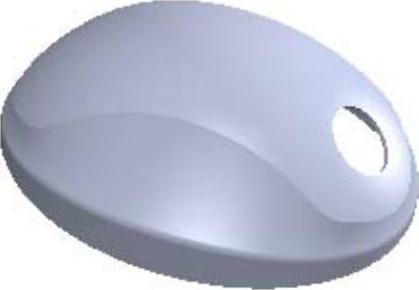

Step14.创建图16.4.18所示的除料特征1。在区域中选择命令；选取平面6作为草图平面，进入草图环境，绘制图16.4.19所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮；除料方向可参考图16.4.19；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图16.4.18 除料特征1

图16.4.19 截面草图

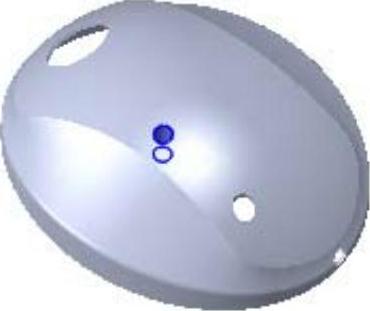

Step15.创建图16.4.20所示的除料特征2。在区域中选择命令；选取右视图（YZ）平面作为草图平面，进入草图环境，绘制图16.4.21所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向可参考图16.4.21；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

图16.4.20 除料特征2

图16.4.21 截面草图(https://www.daowen.com)

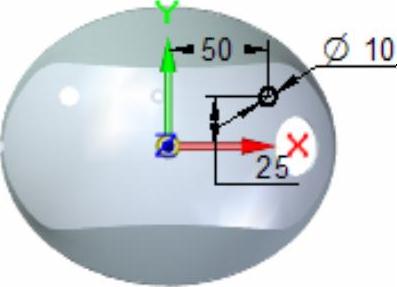

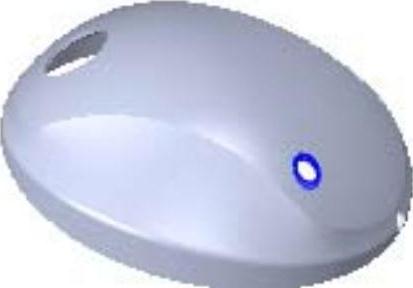

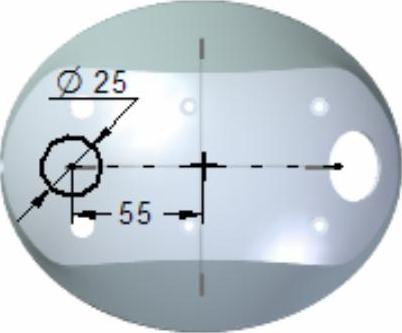

Step16.创建图16.4.22所示的除料特征3。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图16.4.23所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

图16.4.22 除料特征3

图16.4.23 截面草图

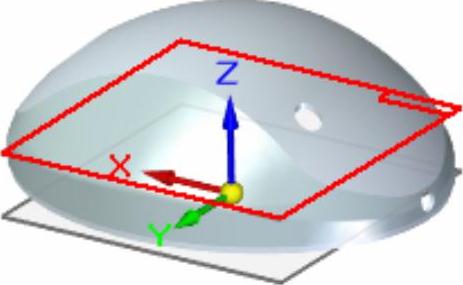

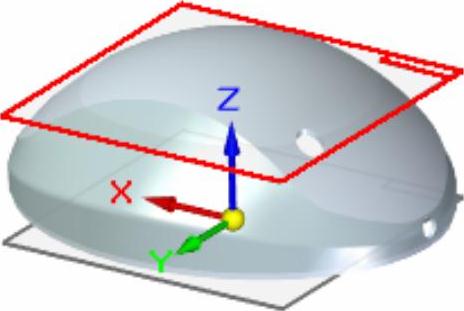

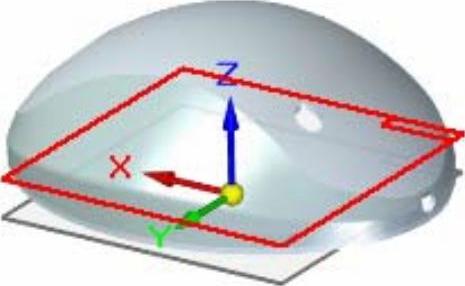

Step17.创建图16.4.24所示的平面7。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为15，偏移方向可参考图16.4.24；在绘图区域单击完成平面7的创建。

Step18.创建图16.4.25所示的平面8。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为25，偏移方向可参考图16.4.25；在绘图区域单击完成平面8的创建。

图16.4.24 平面7

图16.4.25 平面8

Step19.创建图16.4.26所示的平面9。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为45，偏移方向可参考图16.4.26；在绘图区域单击完成平面9的创建。

Step20.创建图16.4.27所示的平面10。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为50，偏移方向可参考图16.4.27；在绘图区域单击完成平面10的创建。

图16.4.26 平面9

图16.4.27 平面10

Step21.创建图16.4.28所示的拉伸特征1。在区域中单击按钮；选取平面7作为草图平面，进入草图环境，绘制图16.4.29所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在“拉伸”命令条中单击“穿透下一个”按钮，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图16.4.28 拉伸特征1

图16.4.29 截面草图

Step22.创建图16.4.30所示的除料特征4。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图16.4.31所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入20.0，并按Enter键，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征4的创建。

图16.4.30 除料特征4

图16.4.31 截面草图

Step23.创建图16.4.32所示的拉伸特征2。在区域中单击按钮；选取平面9作为草图平面，进入草图环境，绘制图16.4.33所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在“拉伸”命令条中单击“穿透下一个”按钮，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图16.4.32 拉伸特征2

图16.4.33 截面草图

Step24.创建图16.4.34所示的除料特征5。在区域中选择命令；选取平面10作为草图平面，进入草图环境，绘制图16.4.35所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征5的创建。

图16.4.34 除料特征5

图16.4.35 截面草图

Step25.创建图16.4.36所示的除料特征6。在区域中选择命令；选取平面9作为草图平面，进入草图环境，绘制图16.4.37所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征6的创建。

图16.4.36 除料特征6

图16.4.37 截面草图

Step26.创建图16.4.38所示的拉伸特征3。在区域中单击按钮；选取平面7作为草图平面，进入草图环境，绘制图16.4.39所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在“拉伸”命令条中单击“穿透下一个”按钮，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图16.4.38 拉伸特征3

图16.4.39 截面草图

Step27.创建图16.4.40所示的除料特征7。在区域中选择命令；选取平面8作为草图平面，进入草图环境，绘制图16.4.41所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征7的创建。

图16.4.40 除料特征7

图16.4.41 截面草图

Step28.创建图16.4.42所示的除料特征8。在区域中选择命令；选取平面7作为草图平面，进入草图环境，绘制图16.4.43所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征8的创建。

图16.4.42 除料特征8

图16.4.43 截面草图

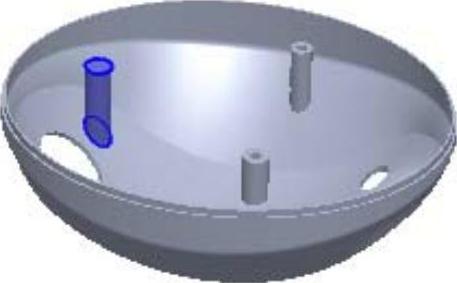

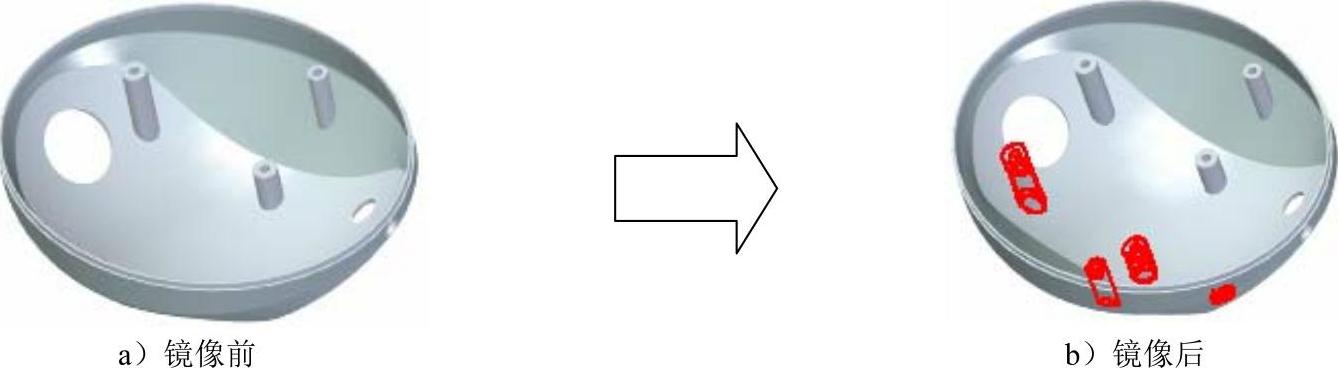

Step29.创建图16.4.44b所示的镜像特征1。在区域中单击按钮；在路径查找器中选择至之间所有的实体特征作为要镜像的特征，单击按钮；选取前视图（XZ）平面为镜像平面；单击按钮，完成镜像特征1的创建。

图16.4.44 镜像特征1

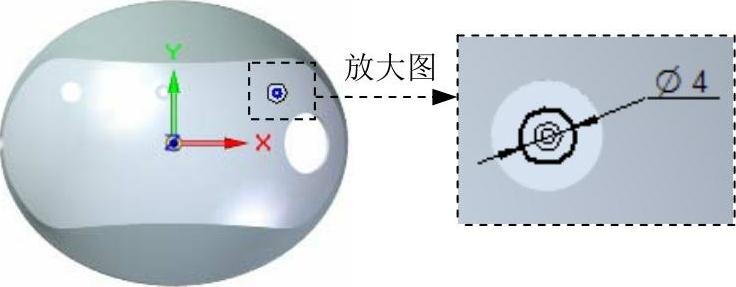

Step30.创建图16.4.45所示的除料特征9。在区域中选择命令；选取俯视图（XY）作为草图平面，进入草图环境，绘制图16.4.46所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征9的创建。

图16.4.45 除料特征9

图16.4.46 截面草图

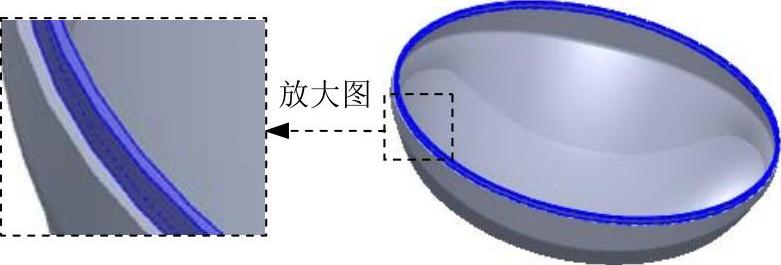

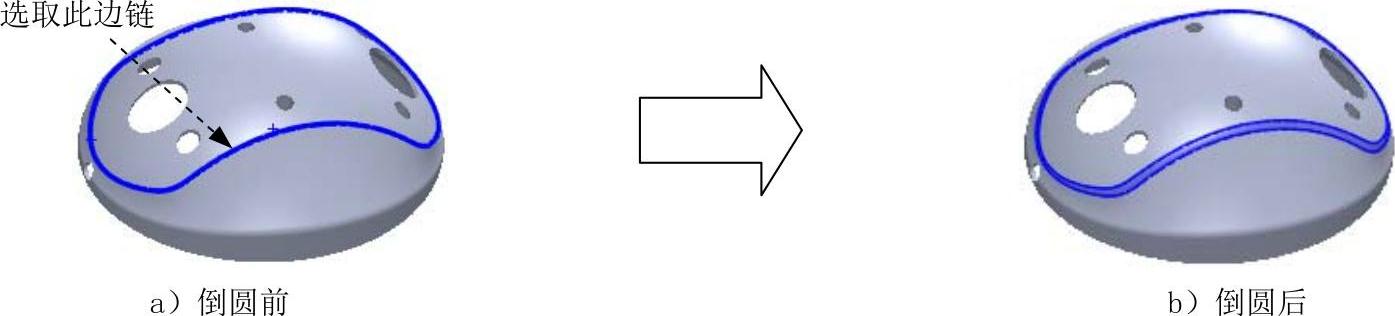

Step31.创建图16.4.47b所示的倒圆1。选取图16.4.47a所示的边线为要倒圆的对象，倒圆角半径值为5.0。

图16.4.47 倒圆1

Step32.保存并关闭模型文件。
