三级主控件的创建过程及路径查找器

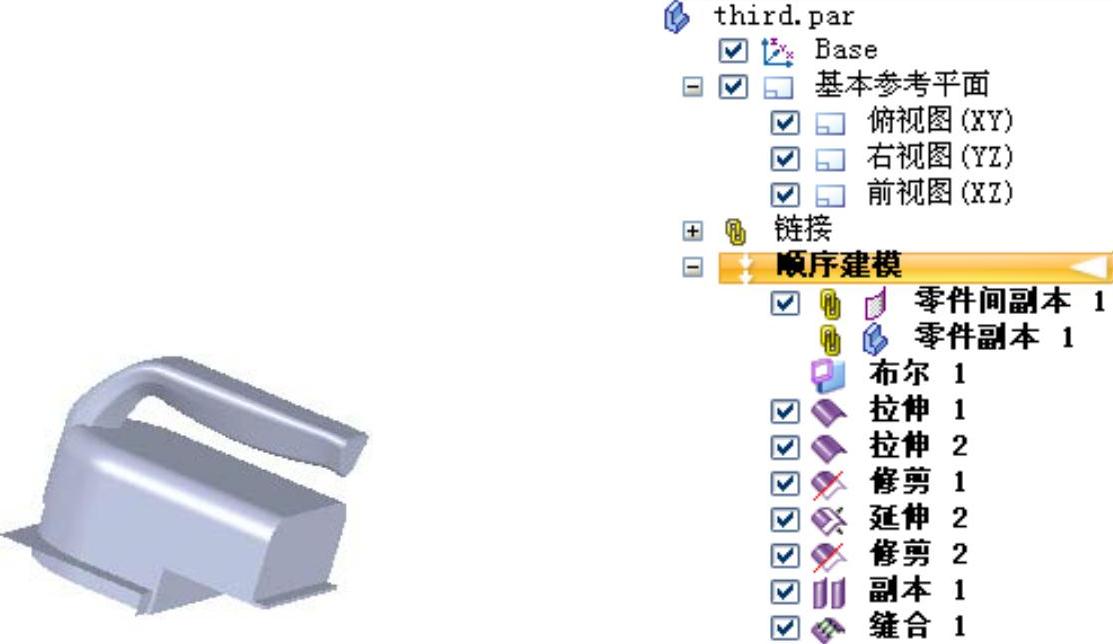

下面讲解三级控件的创建过程。该模型被用作四级控件和前端盖的原始模型。零件模型及路径查找器如图14.4.1所示。

图14.4.1 零件模型及路径查找器

Step1.在装配体中建立三级主控件third。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为third，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取second零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取second中的拉伸曲面1。单击按钮，单击按钮，单击按钮，完成“零件间复制”的操作。

说明：若绘图区域没有显示出拉伸曲面1，可先退出“零件间复制”命令，然后在路径查找器中选中右击，在系统弹出的快捷菜单中选择命令，然后将“曲面”选中即可。

（4）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择second零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮。单击按钮。

（5）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建图14.4.2所示的布尔1。在功能选项卡区域中单击后的，选择命令，在“布尔”命令条中单击“布尔—减去”按钮；在绘图区域选取图14.4.3所示的平面为布尔运算工具，减去方向如图14.4.3中的箭头所示；单击按钮。完成布尔1的创建。

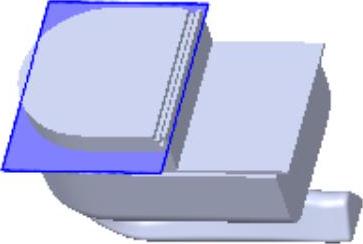

图14.4.2 布尔2

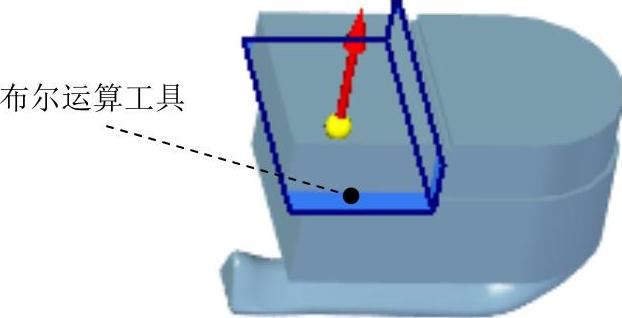

图14.4.3 定义布尔运算工具及方向

Step4.创建图14.4.4所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取前视图（XZ）作为草图平面，绘制图14.4.5所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，选择该命令条中的“对称延伸”按钮，在下拉列表中输入100，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

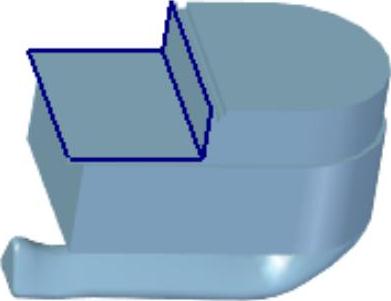

图14.4.4 拉伸曲面1

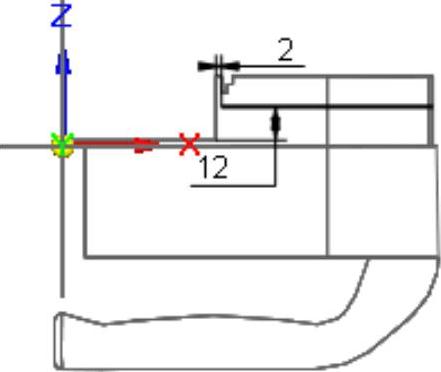

图14.4.5 截面草图

Step5.创建图14.4.6所示的拉伸曲面2。在功能选项卡区域中单击按钮；选取图14.4.7所示的平面作为草图平面，绘制图14.4.8所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中确认和按钮未被按下，在下拉列表中输入15，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

(https://www.daowen.com)

图14.4.6 拉伸曲面2

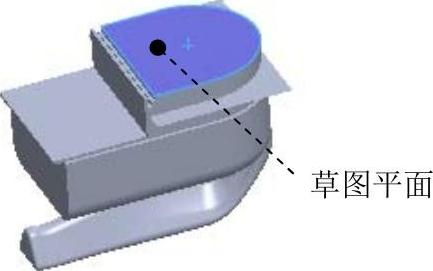

图14.4.7 草图平面

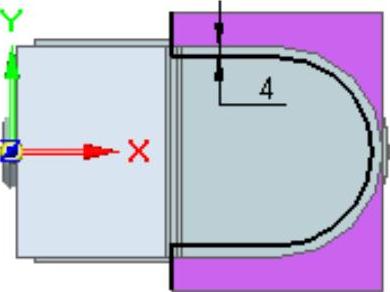

图14.4.8 截面草图

Step6.创建图14.4.9所示的曲面修剪1。在区域中单击按钮；选取图14.4.9a所示的面为要修剪的曲面，单击按钮；在“修剪”命令条中的下拉列表中选择选项，选取图14.4.9a所示的拉伸曲面1为修剪边界元素，单击按钮；定义要修剪的一侧。特征修剪方向箭头如图14.4.10所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

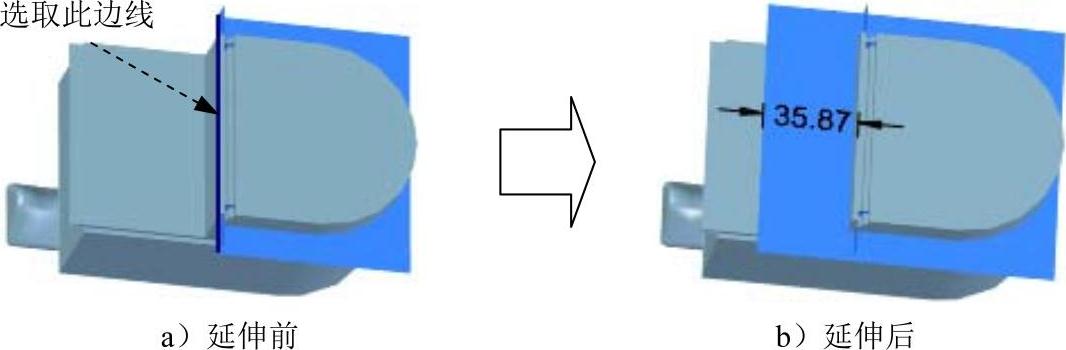

Step7.创建图14.4.11所示的延伸曲面1。在区域中单击按钮；选取图14.4.11a所示的曲面边线，单击按钮；在命令条文本框中输入35.87，延伸方向为X轴负方向，然后右击；单击按钮，单击按钮，完成延伸曲面1的创建。

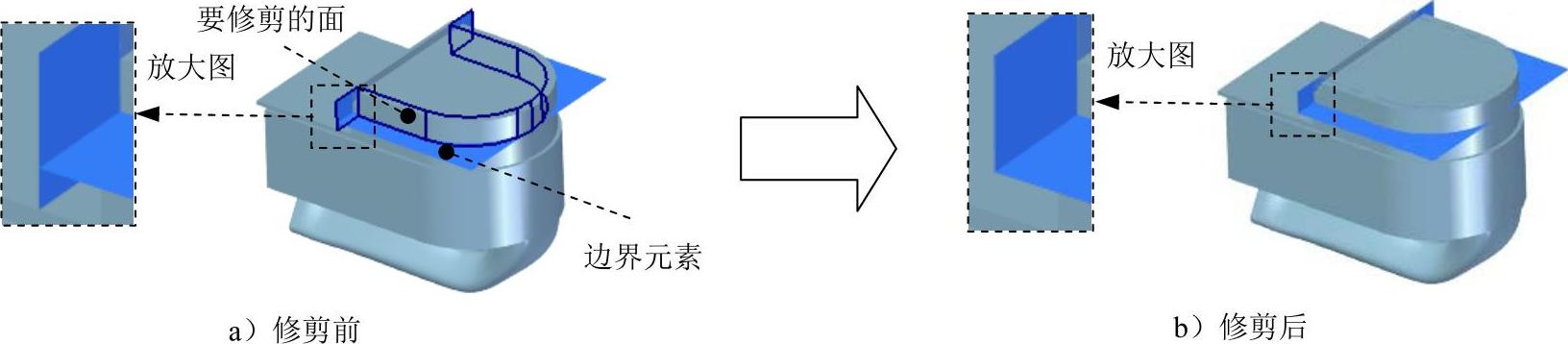

图14.4.9 曲面修剪1

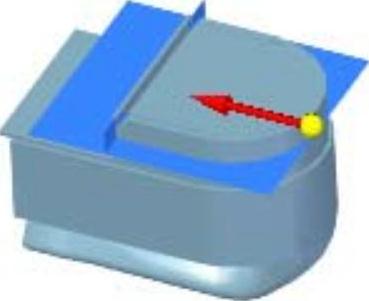

图14.4.10 修剪方向

图14.4.11 延伸曲面1

Step8.创建图14.4.12所示的曲面修剪2；在区域中单击按钮；选取图14.4.12a所示的延伸曲面1为要修剪的曲面，单击按钮；选取图14.4.12a所示的曲面修剪1为修剪工具，单击按钮；特征修剪方向箭头如图14.4.13所示，单击左键确定；单击按钮，单击按钮，完成修剪2的创建。

图14.4.12 曲面修剪2

图14.4.13 修建方向

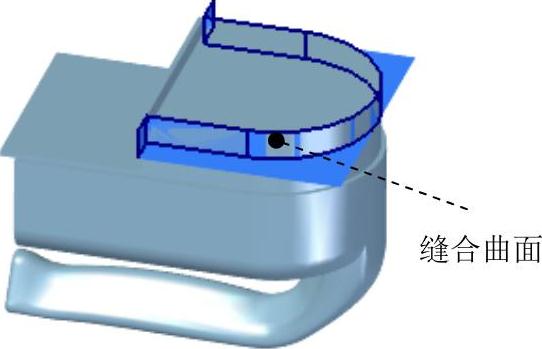

Step9.创建图14.4.15所示的缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；选取修剪曲面1与修剪曲面2作为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建。

图14.4.14 缝合曲面1

Step10.保存文件并关闭模型。
