如何创建一级结构：零件模型的路径查找器步骤详解

下面讲解一级控件（first.par）的创建过程。零件模型及路径查找器如图13.2.1所示。

图13.2.1 零件模型及路径查找器

Step1.新建一个零件模型，选择下拉菜单命令，进入建模环境。

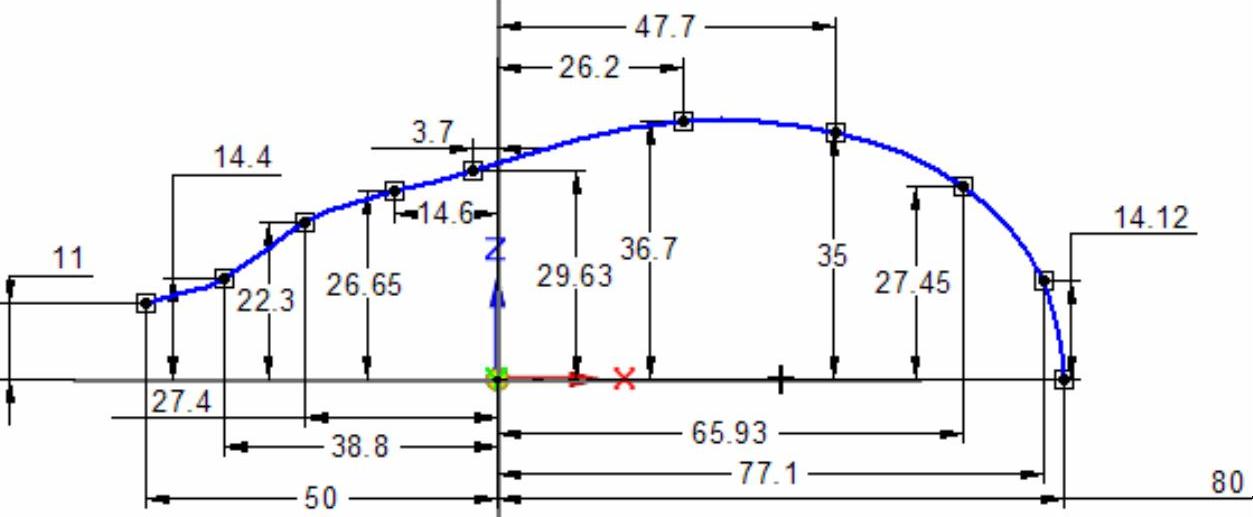

Step2.创建图13.2.2所示的草图1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图13.2.2所示的草图1。

说明：绘制此草图时可先绘制出各定位点，然后通过样条曲线命令将各个点连接起来。

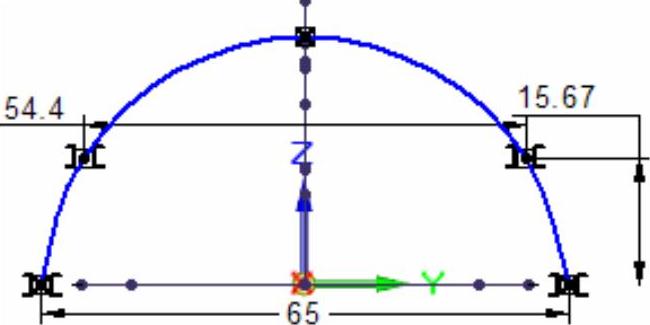

图13.2.2 草图1

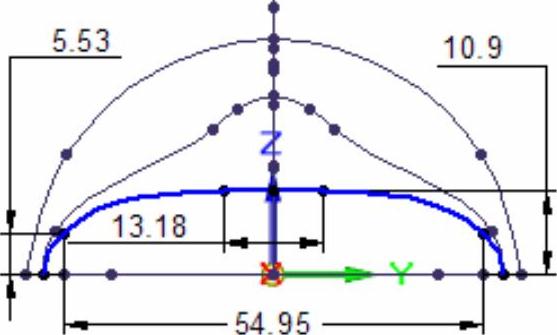

Step3.创建图13.2.3所示的草图2。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图13.2.4所示的草图2。

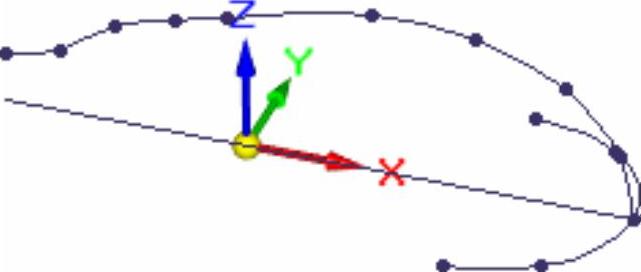

图13.2.3 草图2（建模环境）

图13.2.4 草图2（草图环境）

Step4.创建图13.2.5所示的草图3。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图13.2.6所示的草图3。

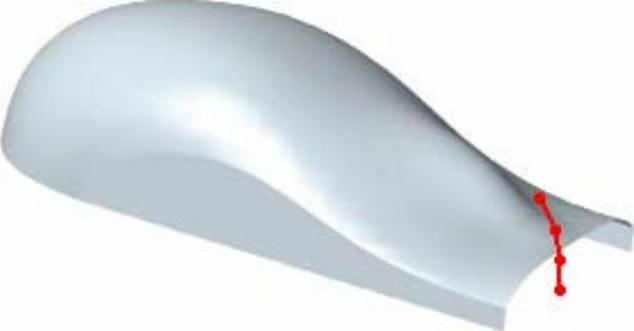

图13.2.5 草图3（建模环境）

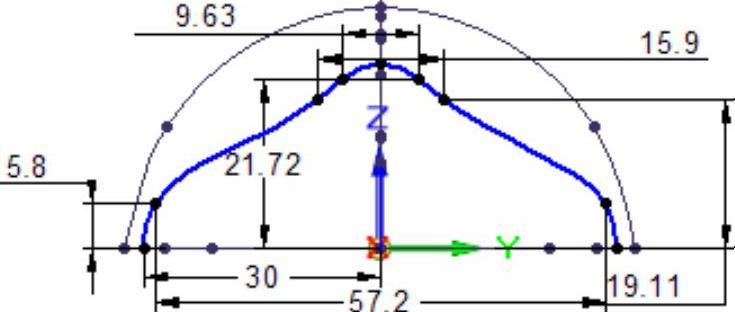

图13.2.6 草图3（草图环境）

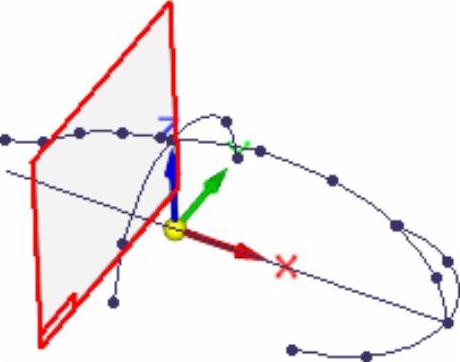

Step5.创建图13.2.7所示的平面4。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体，在下拉列表中输入偏移距离值为25，偏移方向如图13.2.7所示，在绘图区域单击，完成平面4的创建。

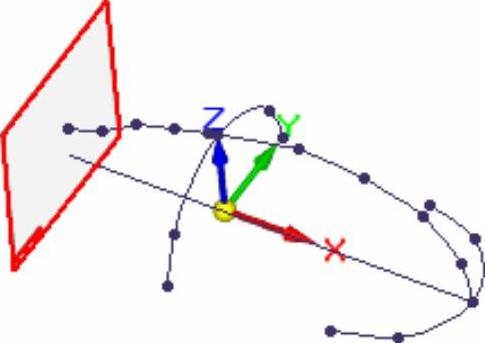

图13.2.7 平面4

Step6.创建图13.2.8所示的草图4。在区域中单击按钮，选取平面4作为草图平面，绘制图13.2.9所示的草图4。

图13.2.8 草图4（建模环境）

图13.2.9 草图4（草图环境）

Step7.创建图13.2.10所示的平面5。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体；在下拉列表中输入偏移距离值为50，偏移方向如图13.2.10所示，在绘图区域单击完成平面5的创建。

图13.2.10 平面5

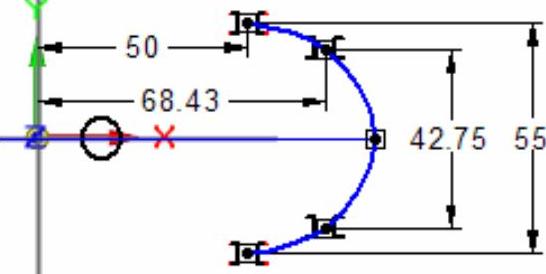

Step8.创建图13.2.11所示的草图5。在区域中单击按钮，选取平面5作为草图平面，绘制图13.2.12所示的草图5。

图13.2.11 草图5（建模环境）

图13.2.12 草图5（草图环境）

Step9.创建图13.2.13所示的平面6。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体，在后的下拉列表中输入偏移距离值为50，偏移方向如图13.2.13所示，在绘图区域单击，完成平面6的创建。

图13.2.13 平面6

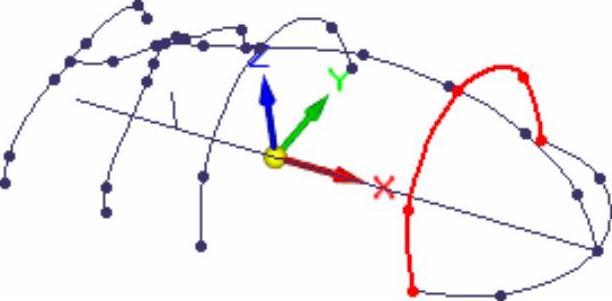

Step10.创建图13.2.14所示的草图6。在区域中单击按钮，选取平面6作为草图平面，绘制图13.2.15所示的草图6。

图13.2.14 草图6（建模环境）

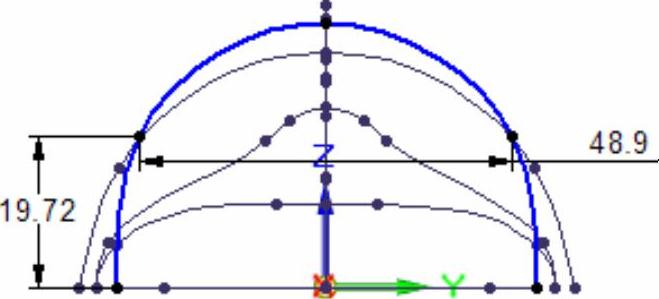

图13.2.15 草图6（草图环境）

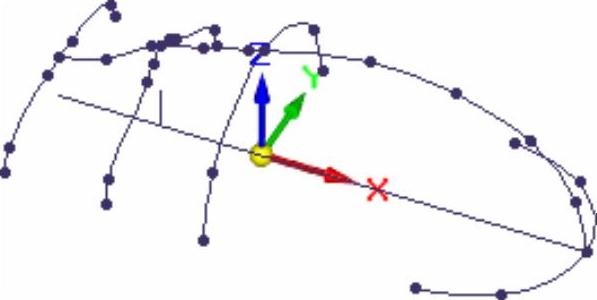

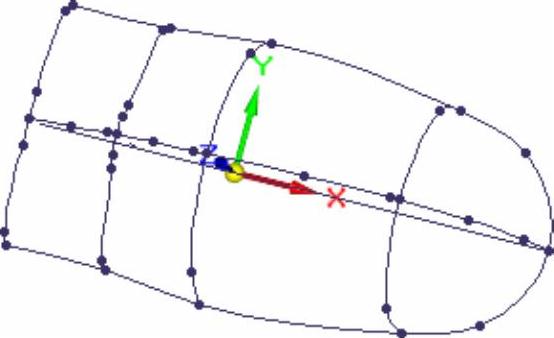

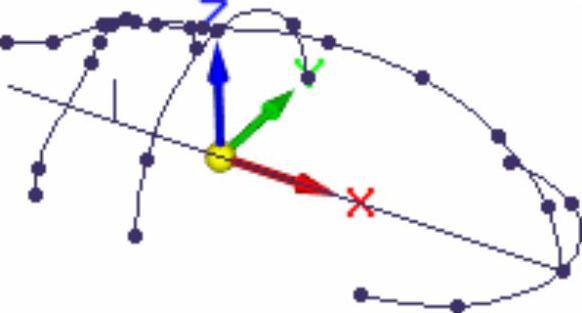

Step11.创建图13.2.16所示的草图7。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图13.2.17所示的草图7。

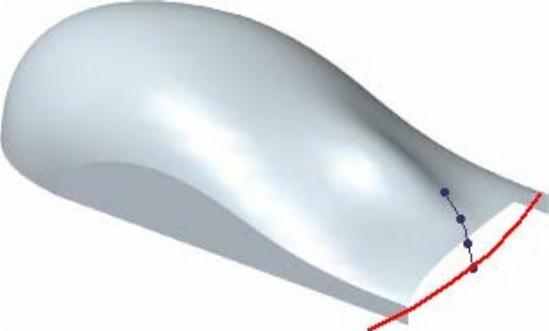

图13.2.16 草图7（建模环境）

图13.2.17 草图7（草图环境）

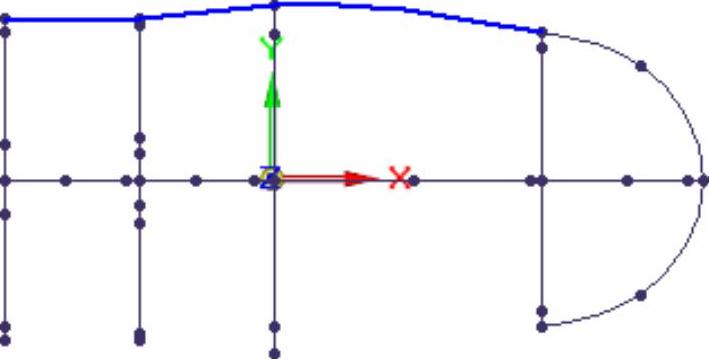

Step12.创建图13.2.18所示的草图8。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图13.2.19所示的草图8。

图13.2.18 草图8（建模环境）

图13.2.19 草图8（草图环境）

Step13.创建图13.2.20所示的蓝面1。

（1）选择命令。在选项卡区域单击按钮。

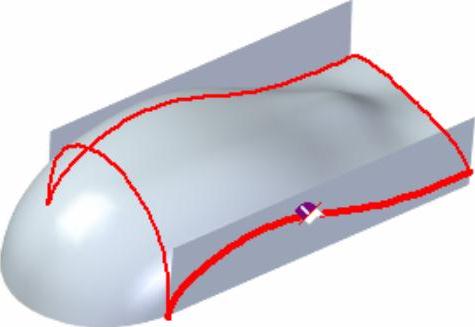

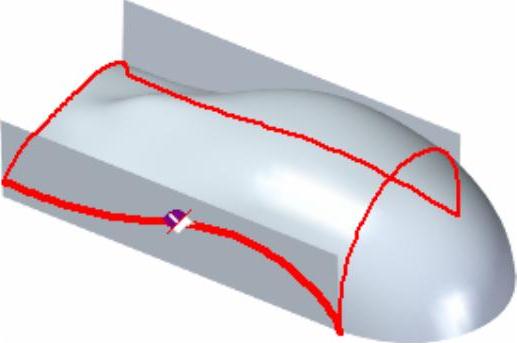

（2）定义横截面。在下拉列表中选择选项，在绘图区域选取草图5，单击按钮；在绘图区域选取草图4，单击按钮；在绘图区域选取草图3，单击按钮；在绘图区域选取草图6，单击按钮。

（3）定义引导线。在“蓝面”命令条中单击按钮，然后在绘图区域选取草图8，单击按钮；在绘图区域选取草图1，单击按钮；在绘图区域选取草图7，单击按钮。

（4）单击按钮。单击按钮，单击按钮，完成蓝面1的创建。

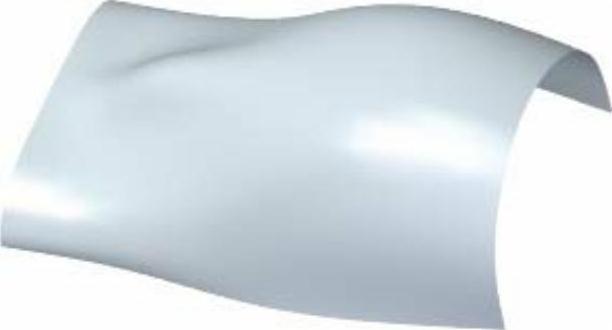

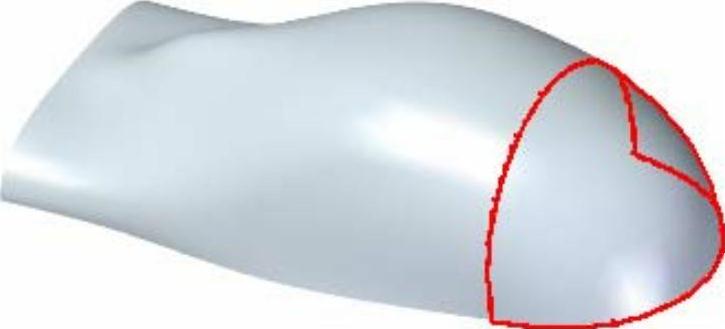

Step14.创建图13.2.21所示的蓝面2。

（1）选择命令。在选项卡区域单击按钮。

（2）定义横截面。在下拉列表中选择选项，在绘图区域选取草图6，单击按钮；在绘图区域选取草图2，单击按钮。

（3）定义引导线。在“蓝面”命令条中单击按钮，然后在绘图区域选取草图1，单击按钮。

（4）单击按钮。单击按钮，单击按钮，完成蓝面2的创建。

图13.2.20 蓝面1

图13.2.21 蓝面2

Step15.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框；在该对话框中取消选中复选框，单击按钮；在绘图区域选取蓝面1与蓝面2为要缝合的曲面，单击按钮；单击按钮，单击按钮,完成缝合曲面1的创建。

Step16.创建图13.2.22所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取平面6作为草图平面，进入草绘环境，绘制图13.2.23所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下；在下拉列表中输入100，并按Enter键，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

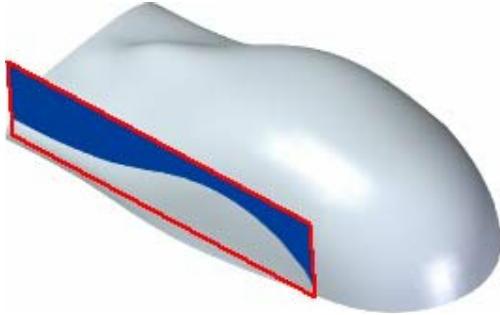

图13.2.22 拉伸曲面1

图13.2.23 截面草图(https://www.daowen.com)

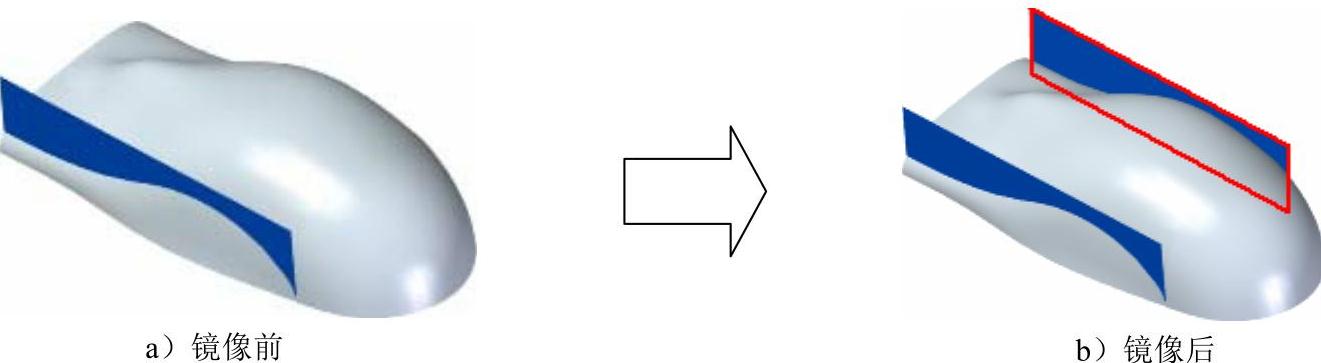

Step17.创建图13.2.24所示的镜像特征1。在区域中单击后的，选择命令；在路径查找器中选择“拉伸曲面1”为要镜像的特征，单击按钮；选取前视图（XZ）平面为镜像平面，单击按钮，完成镜像特征1的创建。

图13.2.24 镜像特征1

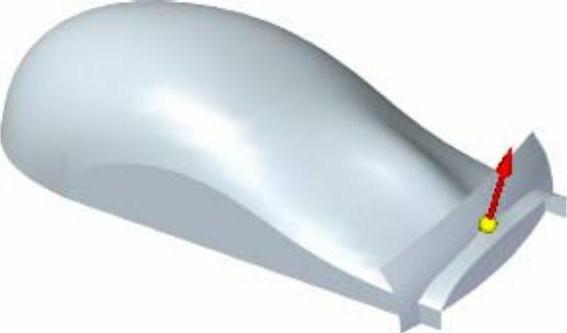

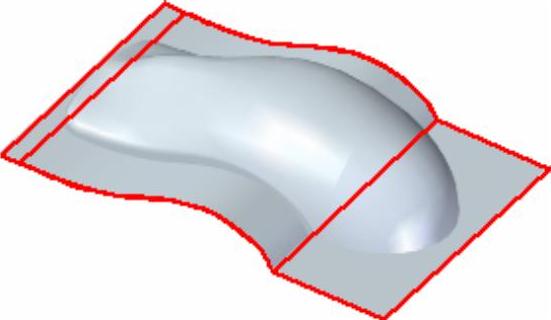

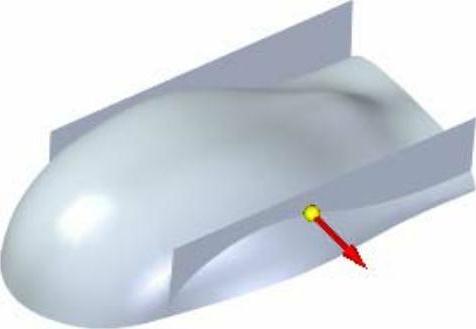

Step18.创建图13.2.25所示的曲面修剪1。在区域中单击按钮；在绘图区域选取缝合曲面1为要修剪的曲面，单击按钮；在绘图区域选取拉伸曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至如图13.2.26所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

图13.2.25 曲面修剪1

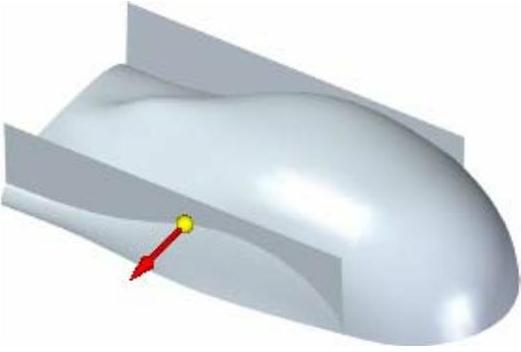

图13.2.26 修剪方向

Step19.创建图13.2.27所示的曲面修剪2。在区域中单击按钮；在绘图区域选取曲面修剪1为要修剪的曲面，单击按钮；在绘图区域选取镜像曲面1为修剪工具,单击按钮；将特征修剪方向箭头调整至如图13.2.28所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

图13.2.27 曲面修剪2

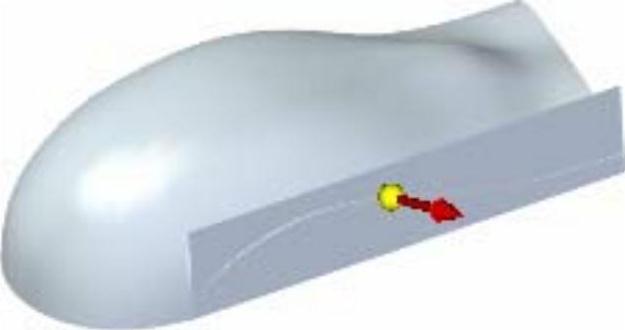

图13.2.28 修剪方向

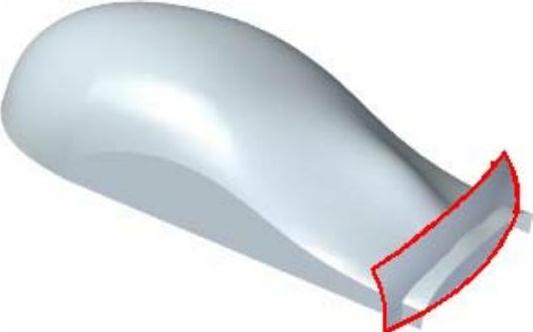

Step20.创建图13.2.29所示的曲面修剪3。在区域中单击按钮；在绘图区域选取拉伸曲面1为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪2为修剪工具,单击按钮；将特征修剪方向箭头调整至如图13.2.30所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪3的创建。

图13.2.29 曲面修剪3

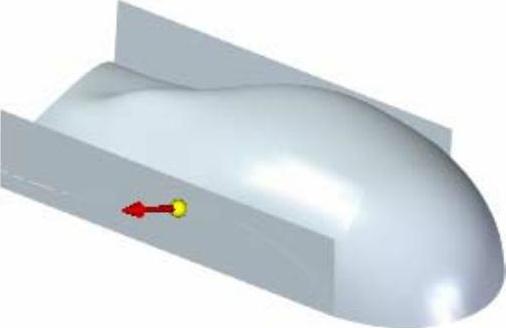

图13.2.30 修剪方向

Step21.创建图13.2.31所示的曲面修剪4。在区域中单击按钮；在绘图区域选取镜像曲面1为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪2为修剪工具，单击按钮；将特征修剪方向箭头调整至如图13.2.32所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪4的创建。

图13.2.31 曲面修剪4

图13.2.32 修剪方向

Step22.创建缝合曲面2。在区域中单击按钮，系统弹出“缝合曲面选项”对话框；在该对话框中取消选中复选框，单击按钮；在绘图区域选取修剪曲面2、修剪曲面3与修剪曲面4为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面2的创建。

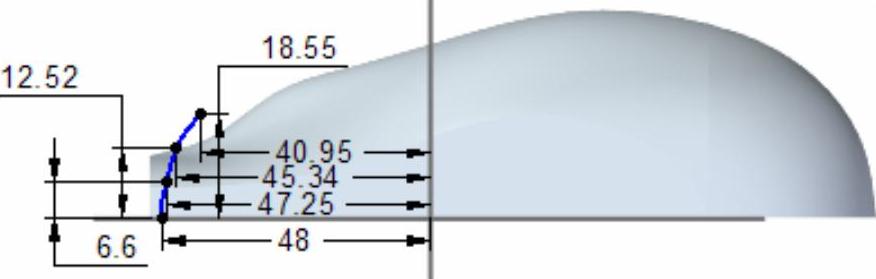

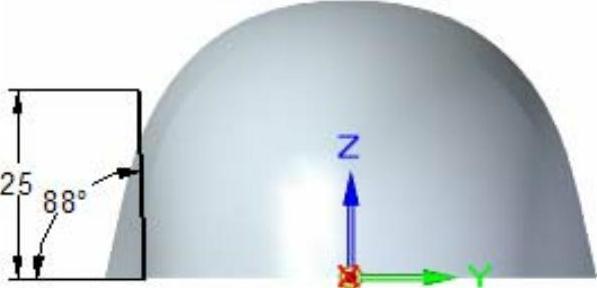

Step23.创建图13.2.33所示的草图9。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图13.2.34所示的草图9。

图13.2.33 草图9（建模环境）

图13.2.34 草图9（草绘环境）

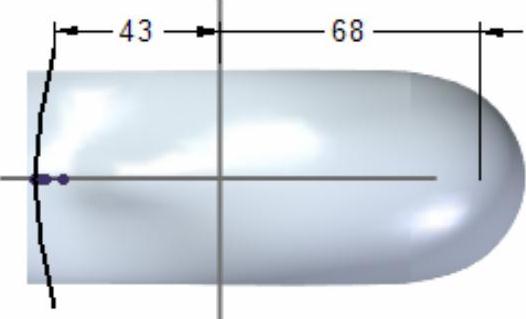

Step24.创建图13.2.35所示的草图10。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图13.2.36所示的草图10。

图13.2.35 草图10（建模环境）

图13.2.36 草图10（草绘环境）

Step25.创建图13.2.37所示的扫掠曲面1。单击功能选项卡区域中的按钮，系统弹出“扫掠选项”对话框；在“扫掠选项”对话框区域中选中单选项，其他参数接受系统默认设置值，然后单击按钮；在“创建起源”下拉列表中选择选项，在绘图区中选取草图9为扫掠路径曲线，单击按钮，完成扫掠轨迹曲线的选取；在“创建起源”下拉列表中选择选项，在绘图区中选取草图10为扫掠横截面，单击按钮；单击按钮，单击按钮，完成扫掠曲面1的创建。

图13.2.37 扫掠曲面1

Step26.创建图13.2.38所示的曲面修剪5。在区域中单击按钮；在绘图区域选取扫掠曲面1为要修剪的曲面，单击按钮；在绘图区域选取缝合曲面2为修剪工具，单击按钮；将特征修剪方向箭头调整至图13.2.39所示位置，单击左键确定；单击按钮，单击按钮，完成曲面修剪5的创建。

图13.2.38 曲面修剪5

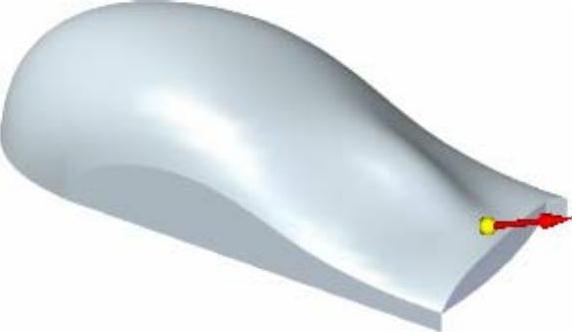

图13.2.39 修剪方向

Step27.创建图13.2.40所示的曲面修剪6。在区域中单击按钮；在绘图区域选取缝合曲面2为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪5为修剪工具，单击按钮；将特征修剪方向箭头调整至图13.2.41所示位置，单击左键确定；单击按钮，单击按钮，完成修剪6的创建。

图13.2.40 曲面修剪6

图13.2.41 修剪方向

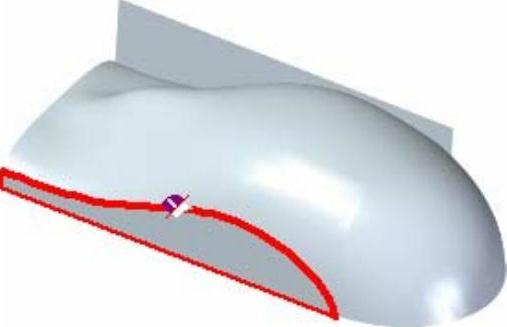

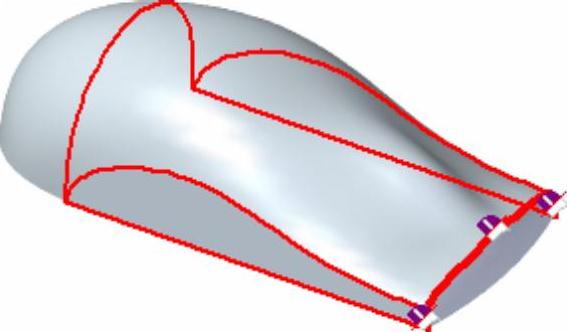

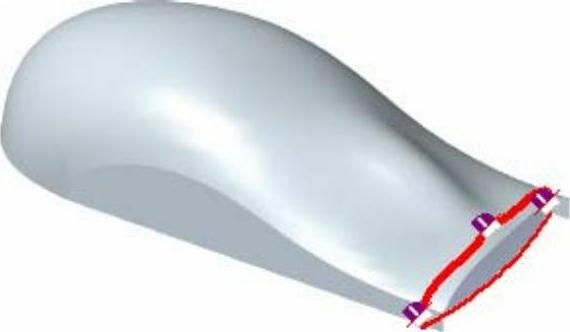

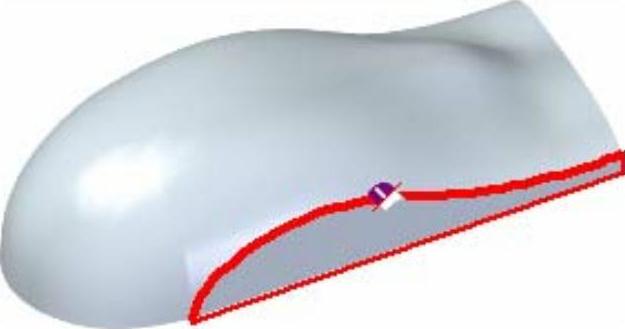

Step28.创建图13.2.42所示的有界曲面1。在区域中单击按钮；在绘图区域选取图13.2.43所示的模型边线为定义边界的曲线，单击按钮；单击按钮，单击按钮，单击按钮，完成有界曲面1的创建。

图13.2.42 有界曲面1

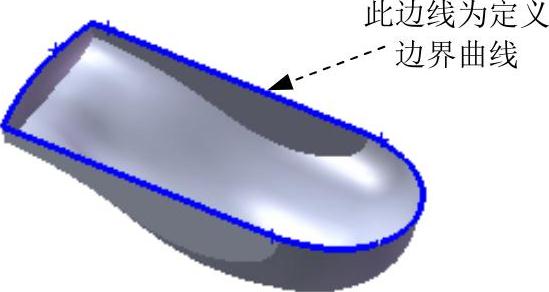

图13.2.43 定义边界曲线

Step29.创建缝合曲面3。在区域中单击按钮；系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取修剪曲面5、修剪曲面6与有界曲面1为要缝合的曲面，单击按钮；系统弹出图13.2.44所示的“SolidEdge”对话框，在该对话框中单击按钮；单击按钮，单击按钮，完成缝合曲面3的创建。

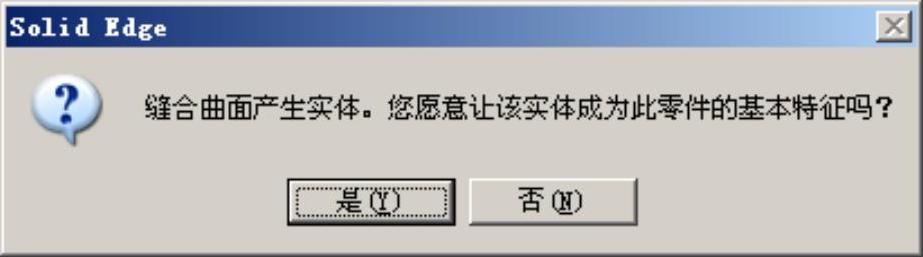

图13.2.44 Solid Edge对话框

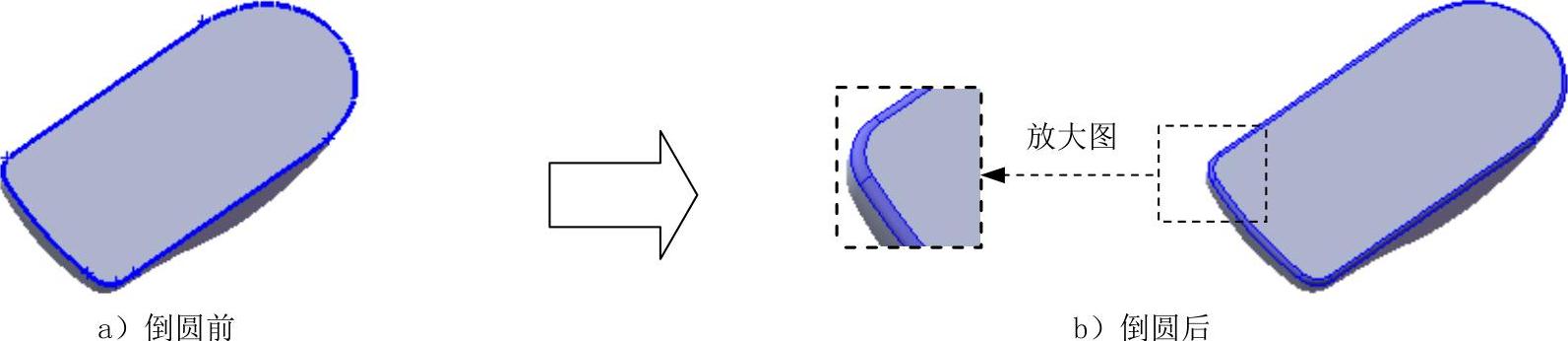

Step30.创建图13.2.45b所示的倒圆1。选取图13.2.45a所示的边线为倒圆对象，圆角半径值为8.0。

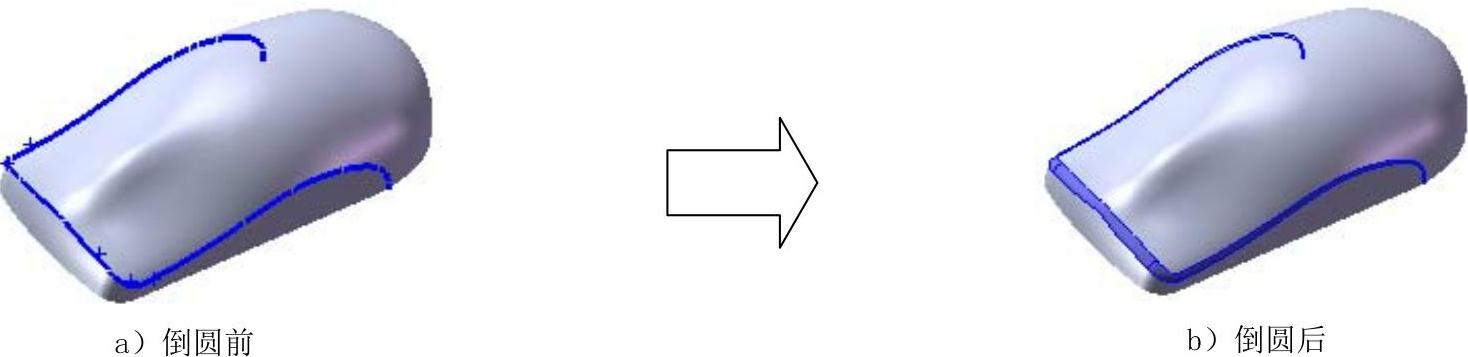

图13.2.45 倒圆1

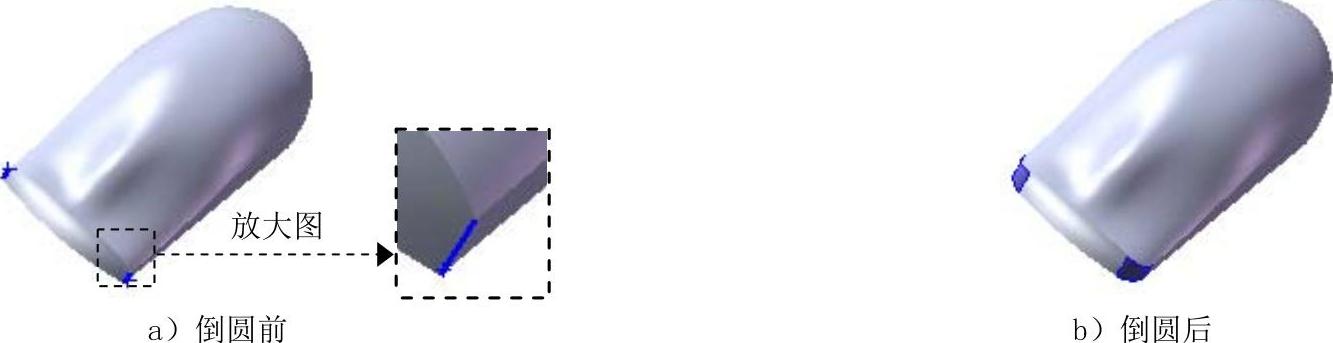

Step31.创建图13.2.46b所示的倒圆2。选取图13.2.46a所示的边线为倒圆对象，圆角半径值为1.5。

图13.2.46 倒圆2

Step32.创建图13.2.47b所示的倒圆3。选取图13.2.47a所示的边线为倒圆对象，圆角半径值为3.0。

图13.2.47 倒圆3

Step33.创建图13.2.48所示的草图11。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图13.2.48所示的草图11。

图13.2.48 草图11

Step34.创建图13.2.49所示的拉伸曲面2。在功能选项卡区域中单击按钮；在“创建起源”下拉列表中选择选项，在绘图区域选取草图11作为拉伸的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下；在下拉列表中输入100，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

图13.2.49 拉伸曲面2

Step35.保存模型文件。选择下拉菜单命令，将模型命名为first，然后关闭模型。
