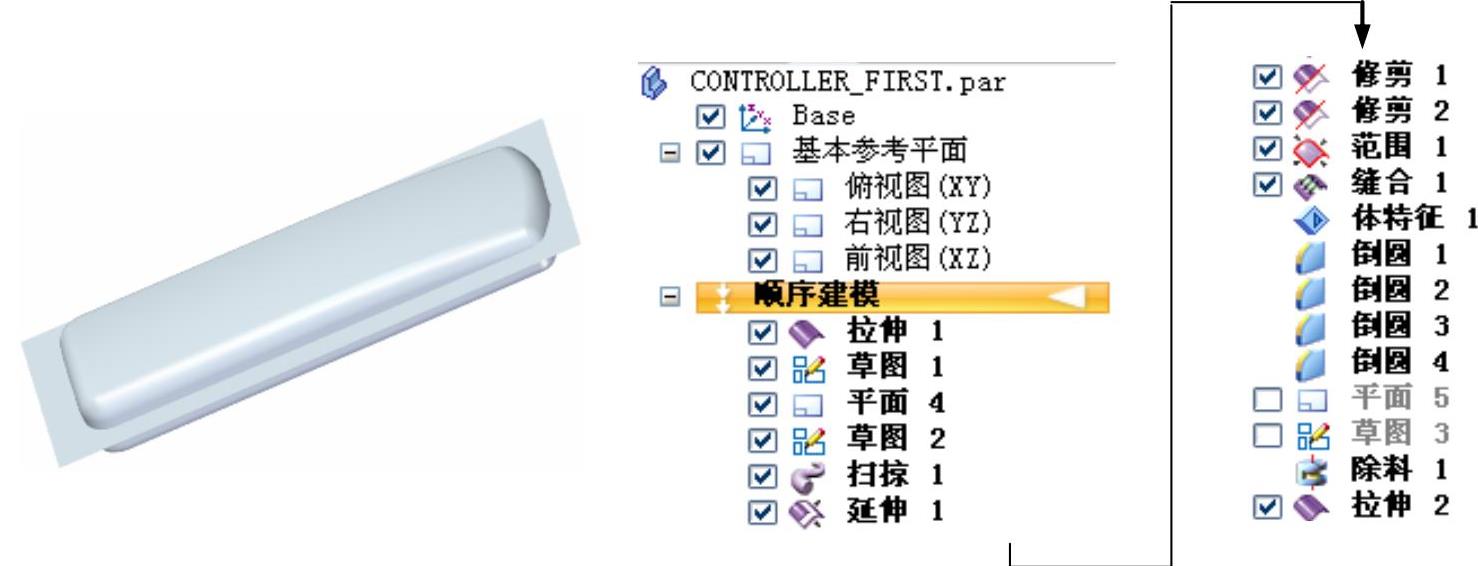

下面讲解一级控件（CONTROLLER_FIRST.par）的创建过程，零件模型及模型树如图34.2.1所示。

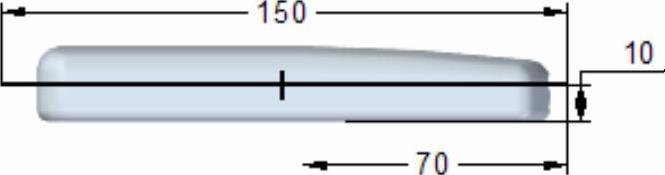

图34.2.1 零件模型及路径查找器

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图34.2.2所示的拉伸曲面1。

（1）选择命令。在功能选项卡的区域中单击按钮。

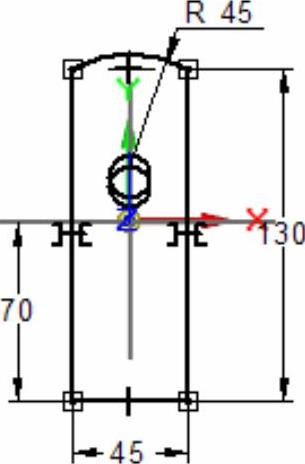

（2）定义特征的截面草图。选取俯视图（XY）平面作为草图平面，进入草绘环境。绘制图34.2.3所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值20，并按Enter键，拉伸方向沿Z轴正方向。选中“开口端”按钮。将特征开口。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

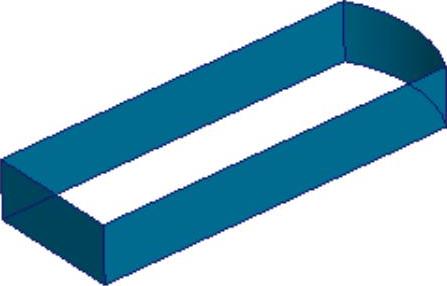

图34.2.2 拉伸曲面1

图34.2.3 截面草图

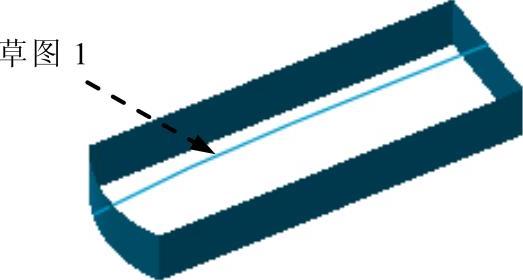

Step3.创建图34.2.4所示的草图1。在区域中单击按钮，选取右视图（YZ）平面为草图平面，进入草绘环境；绘制图34.2.5所示的草图，单击按钮。退出草绘环境，然后单击按钮。

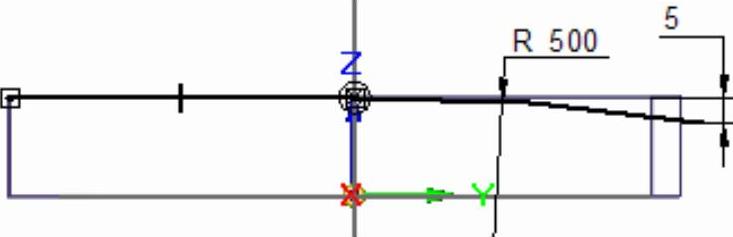

图34.2.4 草图1（建模环境）

图34.2.5 草图1（草绘环境）

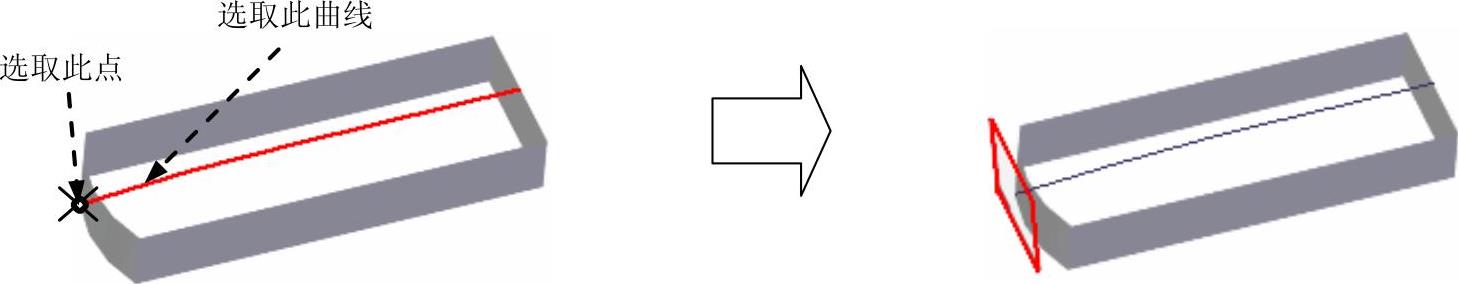

Step4.创建图34.2.6所示的平面4。在区域中单击按钮，选择命令；选取图34.2.6所示的曲线为参考线。然后再选取图34.2.6所示的点。

图34.2.6 平面4

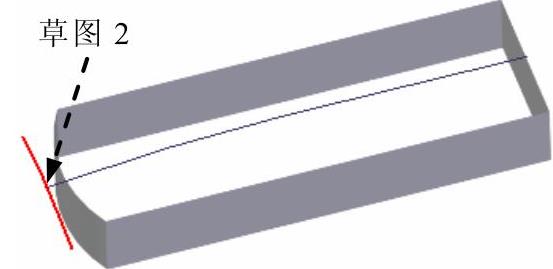

Step5.创建图34.2.7所示的草图2。在区域中单击按钮，选取平面4为草图平面，进入草绘环境；绘制图34.2.8所示的草图，单击按钮。退出草绘环境，然后单击按钮。

Step6.创建图34.2.9所示的扫掠曲面1。

（1）选择命令。单击功能选项卡区域中的按钮，系统弹出“扫掠选项”对话框。

图34.2.7 草图2（建模环境）

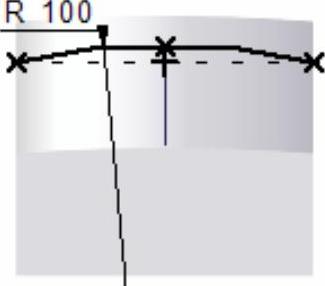

图34.2.8 草图2（草绘环境）

图34.2.9 扫掠曲面1

（2）定义扫掠类型。在“扫掠选项”对话框的区域中选中单选项，其他参数接受系统默认设置值，然后单击按钮。

（3）定义扫掠路径。在“创建起源”选项下拉列表中选择选项，在绘图区中选取草图1为扫掠路径曲线，单击按钮，完成扫掠轨迹曲线的选取。

（4）定义扫掠横截面。在“创建起源”选项下拉列表中选择选项，在绘图区中选取草图2为扫掠横截面，单击按钮。

（5）单击按钮，单击按钮，完成扫掠曲面1的创建。

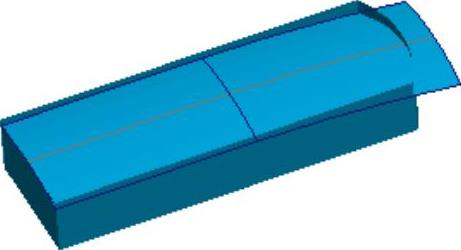

Step7.创建图34.2.10所示的延伸曲面1。

（1）选择命令。在区域中单击按钮。

（2）定义延伸边线。选择图34.2.11所示的边线为延伸边线，单击右键。

（3）定义延伸类型和距离。在“延伸”命令条中单击按钮，然后在文本框中输入值5，按Enter键。然后单击按钮。

（4）单击按钮，完成延伸曲面1的创建。

图34.2.10 延伸曲面1

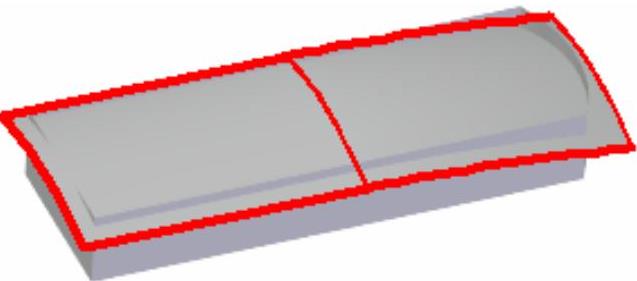

图34.2.11 定义延伸边线

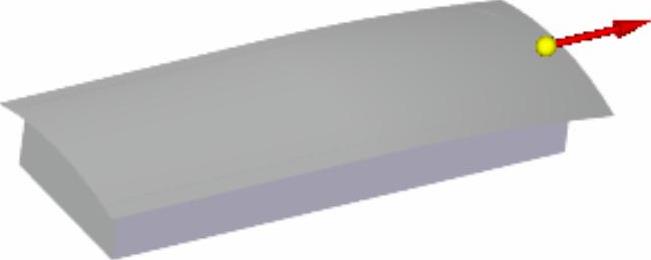

Step8.创建图34.2.12所示的曲面修剪1。

（1）选择命令。在区域中单击按钮。

（2）选择要修剪的面。在绘图区域选取拉伸曲面1为要修剪的曲面，单击按钮。

（3）选择修剪工具。在绘图区域选取延伸曲面1为修剪工具，单击按钮。

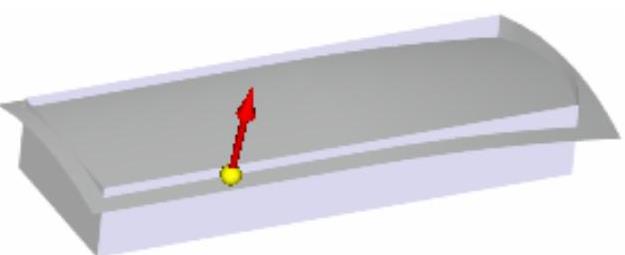

（4）定义要修剪的一侧。特征修剪方向箭头如图34.2.13所示，单击左键确定。

（5）单击按钮，单击按钮，完成曲面修剪1的创建。

图34.2.12 曲面修剪1

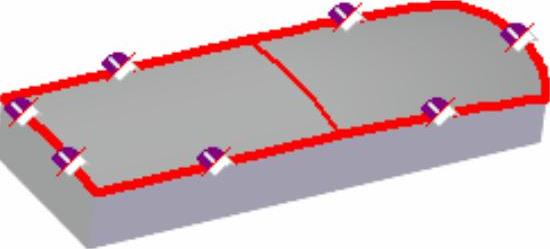

图34.2.13 调整修剪方向

Step9.创建图34.2.14所示的曲面修剪2。

（1）选择命令。在区域中单击按钮。

（2）选择要修剪的面。在绘图区域选取延伸曲面1为要修剪的曲面，单击按钮。

（3）选择修剪工具。在绘图区域选取修剪曲面1为修剪工具，单击按钮。

（4）定义要修剪的一侧。特征修剪方向箭头如图34.2.15所示，单击左键确定。

(https://www.daowen.com)

图34.2.14 曲面修剪2

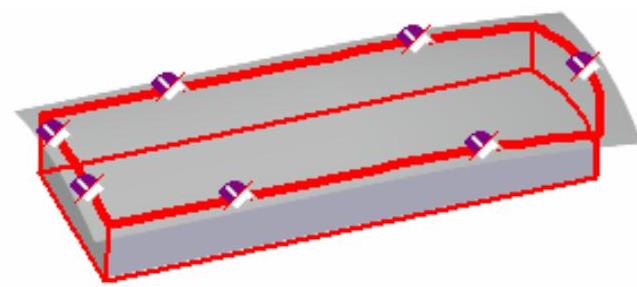

图34.2.15 调整修剪方向

（5）单击按钮，单击按钮，完成曲面修剪2的创建。

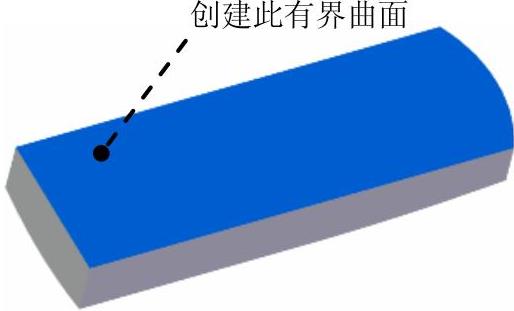

Step10.创建图34.2.16所示的有界曲面1。

（1）选择命令。在区域中单击按钮。

（2）定义边界曲线。在绘图区域选取图34.2.17所示的模型边线为定义边界的曲线。单击按钮。

（3）单击按钮，单击按钮，单击按钮。完成有界曲面1的创建。

图34.2.16 有界曲面1

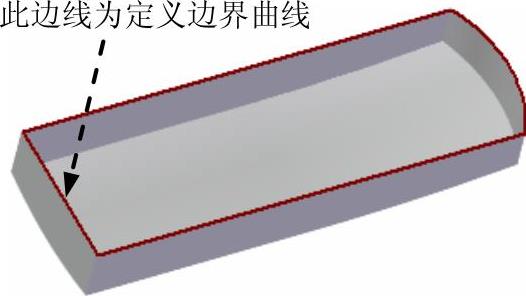

图34.2.17 定义边界曲线

Step11.创建缝合曲面1。

（1）选择命令。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮。

（2）选择要缝合的曲面。在绘图区域选取曲面修剪1、曲面修剪2和有界曲面1为要缝合的曲面，单击按钮。

（3）单击按钮。在系统弹出图34.2.18所示的“SolidEdge”对话框中单击按钮，完成缝合曲面1的创建。

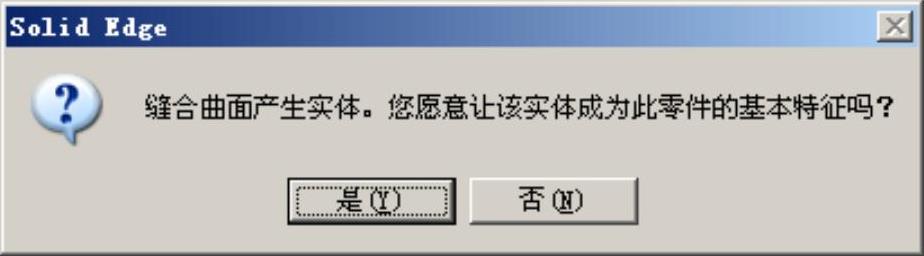

图34.2.18 “SolidEdge”对话框

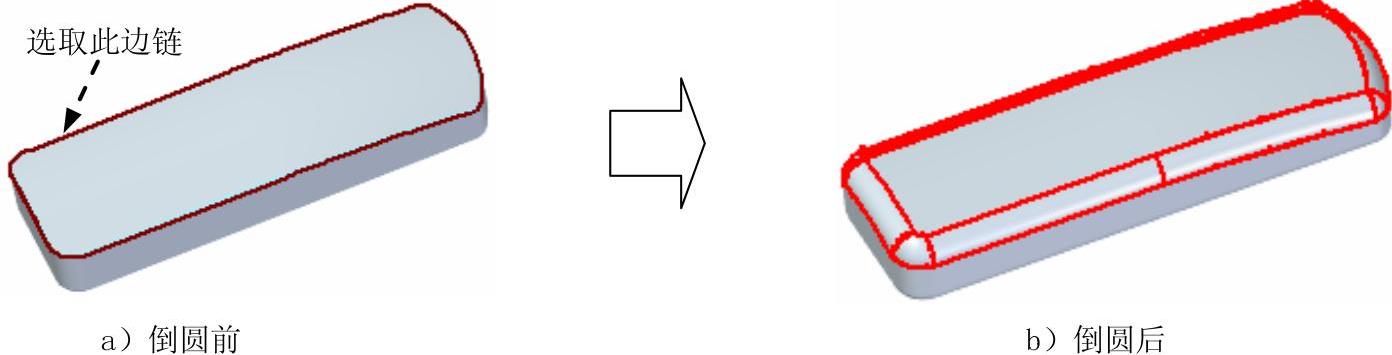

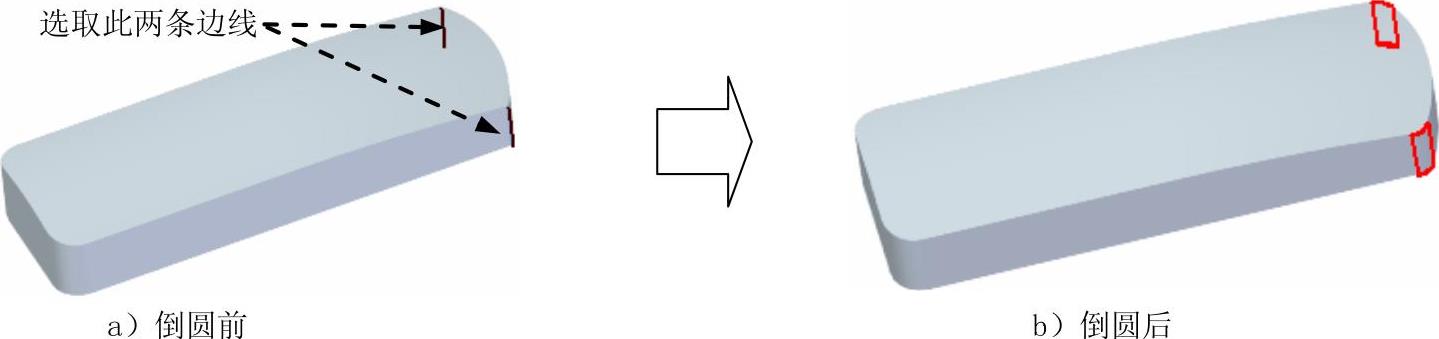

Step12.创建图34.2.19b所示的倒圆1。选取图34.2.19a所示的边线为倒圆对象，圆角半径值为8.0。

Step13.创建图34.2.20b所示的倒圆2。选取图34.2.20a所示的边线为倒圆对象，圆角半径值为5.0。

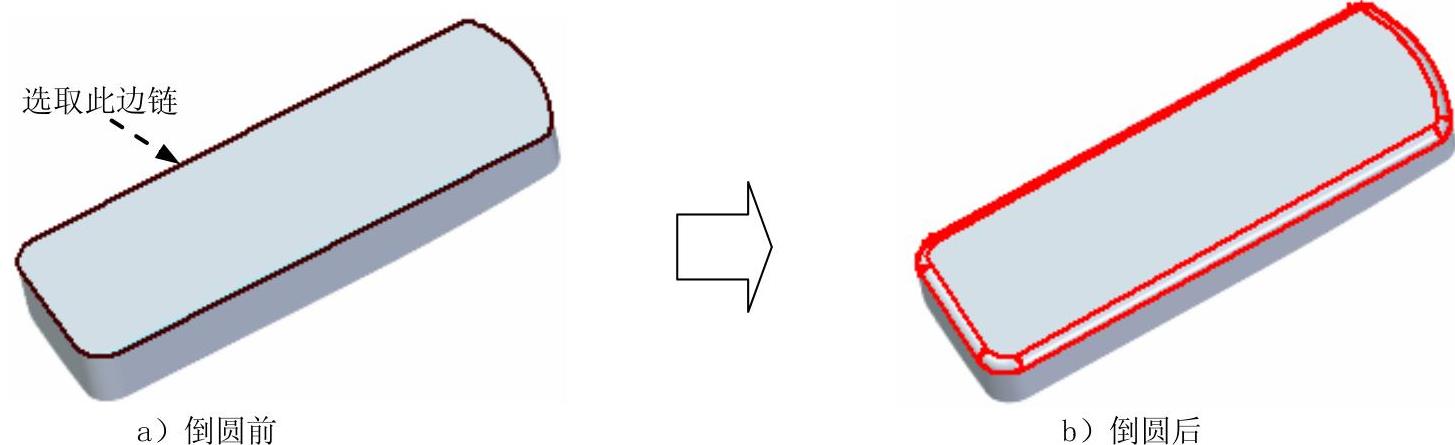

图34.2.19 倒圆1

图34.2.20 倒圆2

Step14.创建图34.2.21b所示的倒圆3。选取图34.2.21a所示的边线为倒圆对象，圆角半径值为3.0。

图34.2.21 倒圆3

Step15.创建图34.2.22b所示的倒圆4。选取图34.2.22a所示的边线为倒圆对象，圆角半径值为6.0。

图34.2.22 倒圆4

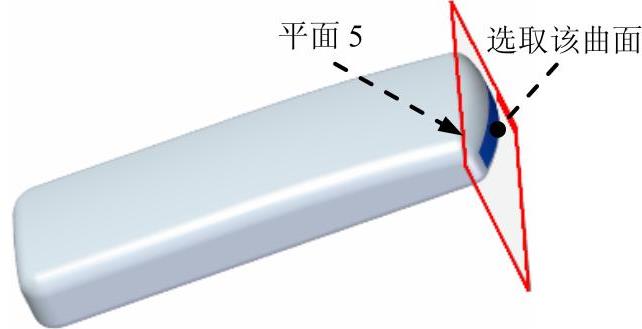

Step16.创建图34.2.23所示的平面5。

（1）选择命令。在区域中单击按钮，选择命令。

（2）定义基准面的参考实体。选取图34.2.23所示的曲面为参考曲面。在“基准面”命令条的下拉列表中输入值0。

图34.2.23 平面5

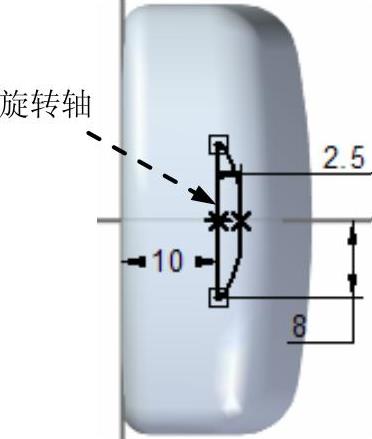

图34.2.24 草图3

Step17.创建图34.2.24所示的草图3。

（1）在区域中单击按钮，选取平面5为草图平面，进入草绘环境。

（2）绘制图34.2.24所示的草图，单击按钮。退出草绘环境。

Step18.创建图34.2.25所示的旋转切削1。

（1）选择命令。在区域中单击按钮，

（2）定义特征的截面草图。在“创建起源”选项下拉列表中选择选项，在绘图区域选取草图3为特征的截面轮廓，单击按钮。

（3）定义旋转轴。在绘图区域选取图34.2.24所示的线为旋转轴。

（4）定义旋转属性。在“旋转”命令条的文本框中输入值360.0。在图形区空白区域单击。

（5）单击窗口中的按钮，完成旋转切削1的创建。

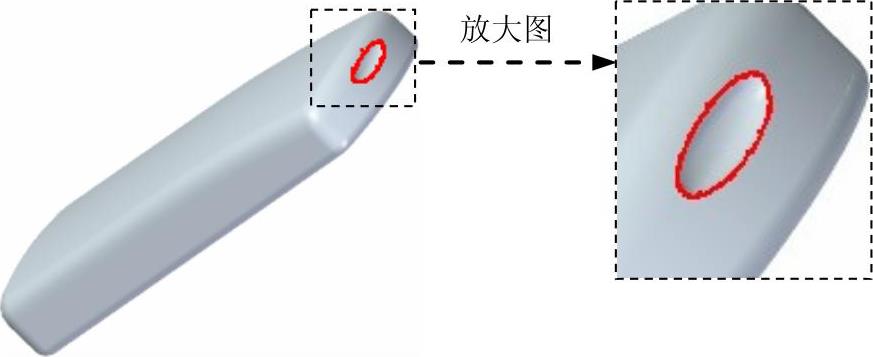

图34.2.25 旋转切削1

Step19.创建图34.2.26所示的拉伸曲面2。

（1）选择命令。在功能选项卡的区域中单击按钮。

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境。绘制图34.2.27所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入值60，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

Step20.选择下拉菜单命令，将模型命名为CONTROLLER_FIRST。

图34.2.26 拉伸曲面2

图34.2.27 截面草图
