零件模型制作过程：下盖倒圆、薄壁、除料、拉伸

下面讲解下盖的创建过程。零件模型及路径查找器如图14.7.1所示。

Step1.在装配体中建立遥控器下盖down_cover。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为down_cover，在下拉列表中选择单选项，单击按钮。

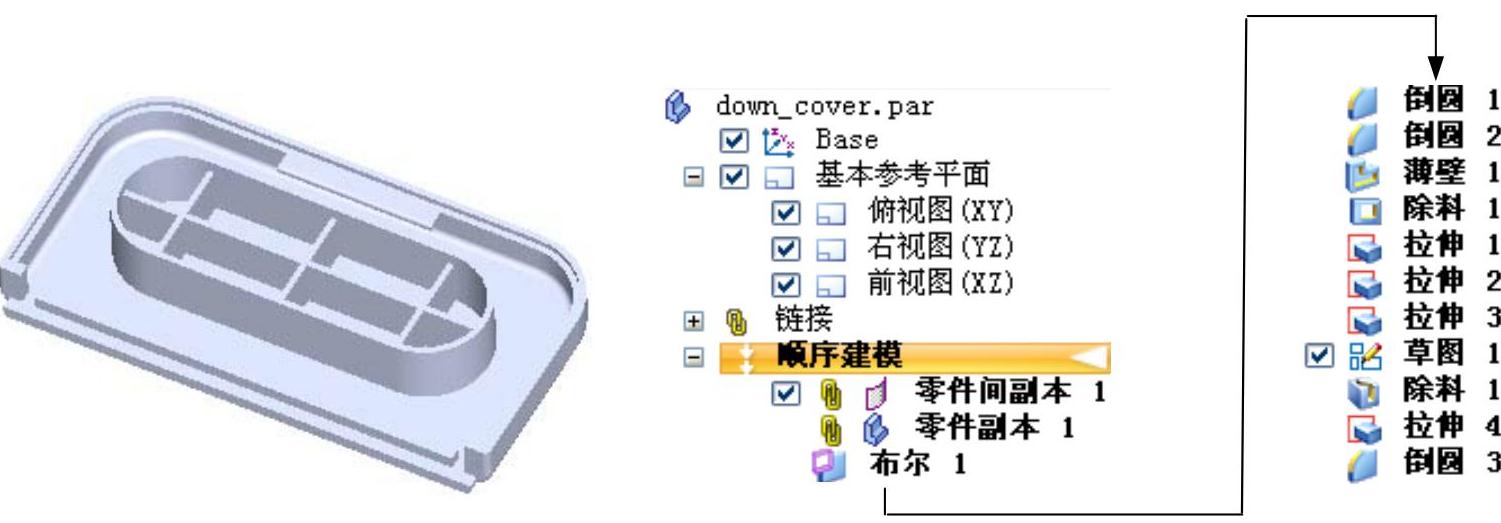

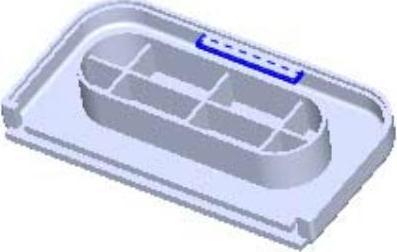

图14.7.1 零件模型及路径查找器

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取first零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取first中的拉伸曲面2。单击按钮，单击按钮，单击按钮，完成“零件间复制”的操作。

说明：若绘图区域没有显示出拉伸曲面2，可先退出“零件间复制”命令，然后在路径查找器中选中右击，在系统弹出的快捷菜单中选择命令，然后将“曲面”选中即可。

（4）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择“first”零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮，单击按钮。

（5）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建图14.7.2所示的布尔1。

（1）选择命令。在功能选项卡区域中单击后的，选择命令。

（2）定义布尔类型。在“布尔”命令条中单击“布尔—减去”按钮。

（3）定义布尔运算的工具及方向。在绘图区域选图14.7.3所示的曲面为布尔运算的工具，减去方向如图14.7.3中箭头所示。

（4）单击按钮，完成布尔1的创建。

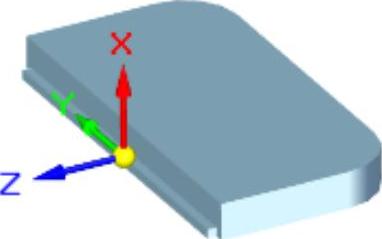

图14.7.2 布尔1

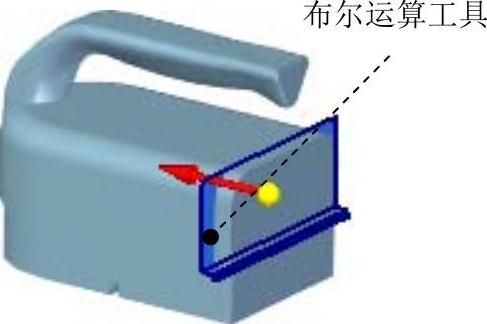

图14.7.3 定义布尔运算工具及方向

Step4.创建图14.7.4b所示的倒圆特征1。选取图14.7.4a所示的模型边线为倒圆的对象，倒圆半径值为3。

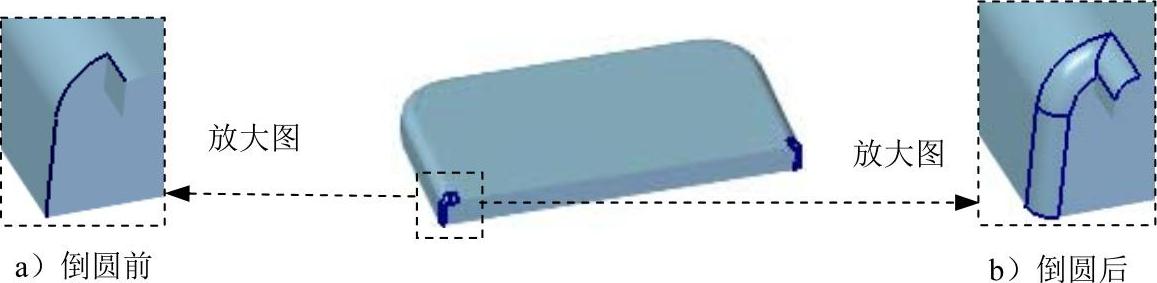

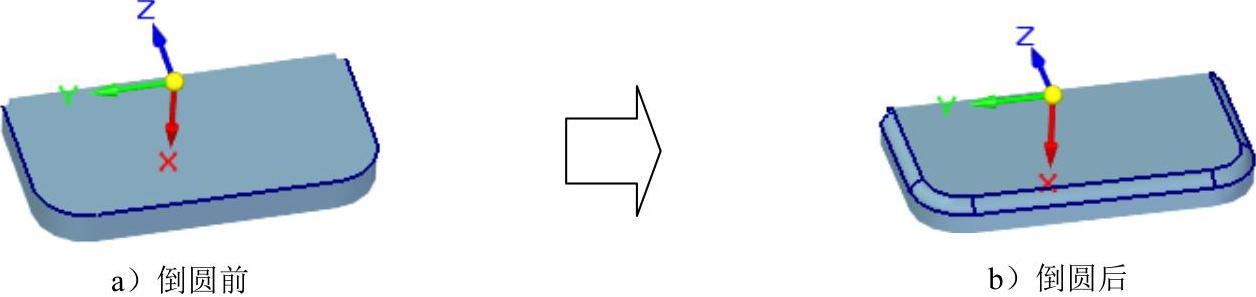

图14.7.4 倒圆特征1

Step5.创建图14.7.5b所示的倒圆特征2。选取图14.7.5a所示的模型边线为倒圆的对象，倒圆半径值为1。

图14.7.5 倒圆特征2

Step6.创建图14.7.6所示的薄壁特征1。

（1）选择命令。在区域中单击按钮。

（2）定义薄壁厚度。在“薄壁”命令条的文本框中输入薄壁厚度值为2，然后右击。

（3）选择要移除的面。选择图14.7.7所示的模型表面为要移除的面，然后右击。

（4）单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

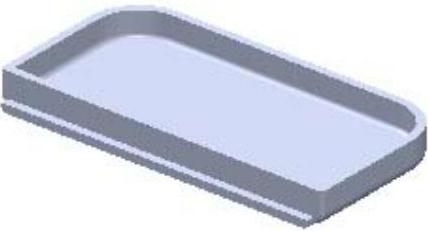

图14.7.6 薄壁特征1

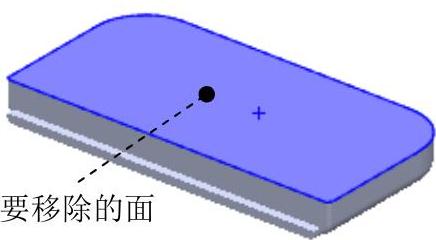

图14.7.7 定义要移除的面

Step7.创建图14.7.8所示的除料特征1。在区域中单击按钮，选取图14.7.9所示的模型表面作为草图平面，进入草绘环境，绘制图14.7.10所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“有限范围”按钮，在下拉列表中输入10，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图14.7.8 除料特征1

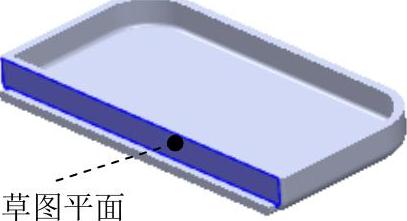

图14.7.9 草图平面

图14.7.10 截面草图

Step8.创建图14.7.11所示的拉伸特征1。在区域中单击按钮，选取图14.7.12所示的模型表面作为草图平面，进入草绘环境；绘制图14.7.13所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入10，并按Enter键，拉伸方向为X轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

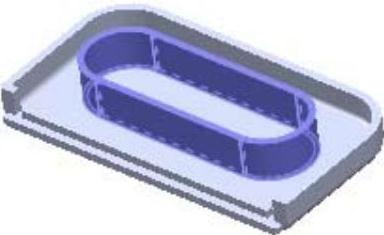

图14.7.11 拉伸特征1(https://www.daowen.com)

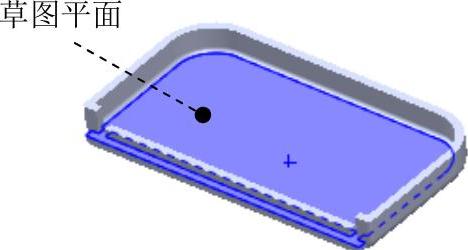

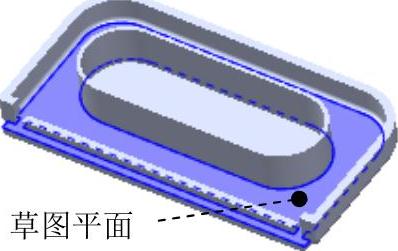

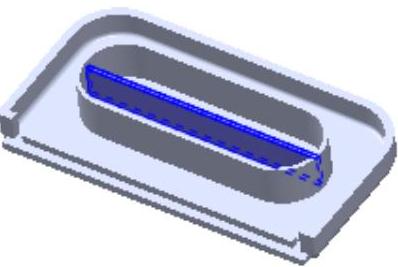

图14.7.12 草图平面

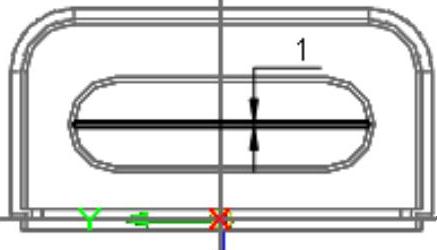

图14.7.13 截面草图

Step9.创建图14.7.14所示的拉伸特征2。在区域中单击按钮，选取图14.7.15所示的模型表面作为草图平面，进入草绘环境；绘制图14.7.16所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入8，并按Enter键，拉伸方向为X轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

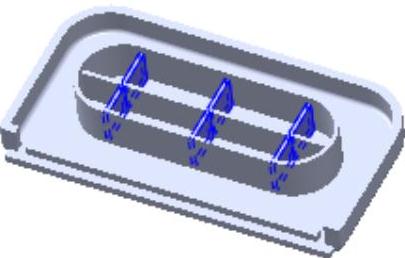

图14.7.14 拉伸特征2

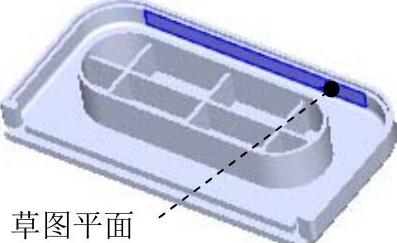

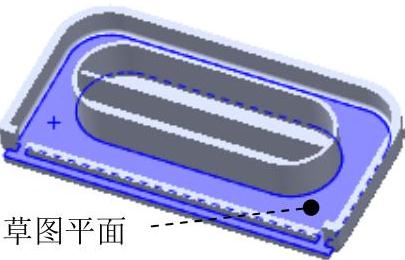

图14.7.15 草图平面

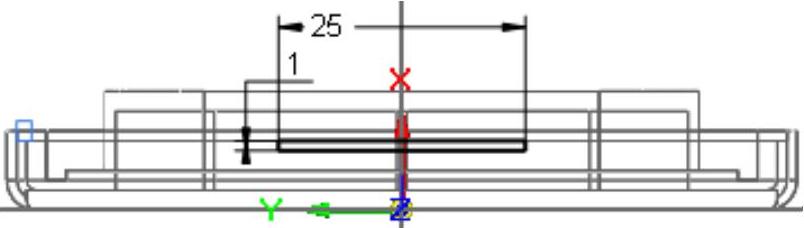

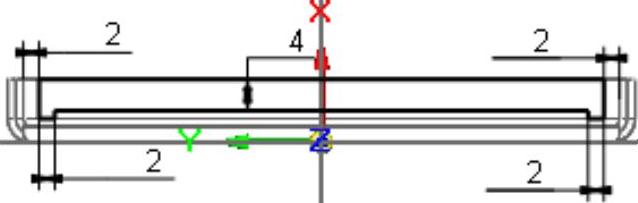

图14.7.16 截面草图

Step10.创建图14.7.17所示的拉伸特征3。在区域中单击按钮，选取图14.7.18所示的模型表面作为草图平面，进入草绘环境；绘制图14.7.19所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入8，并按Enter键，拉伸方向为X轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图14.7.17 拉伸特征3

图14.7.18 草图平面

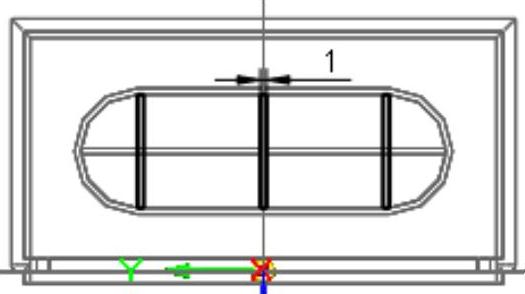

图14.7.19 截面草图

Step11.创建图14.7.21所示的草图1。在区域中单击按钮，选取图14.7.20所示的模型表面作为草图平面，绘制图14.7.21所示的草图1。

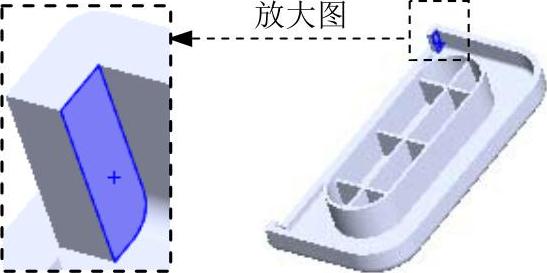

图14.7.20 草图平面

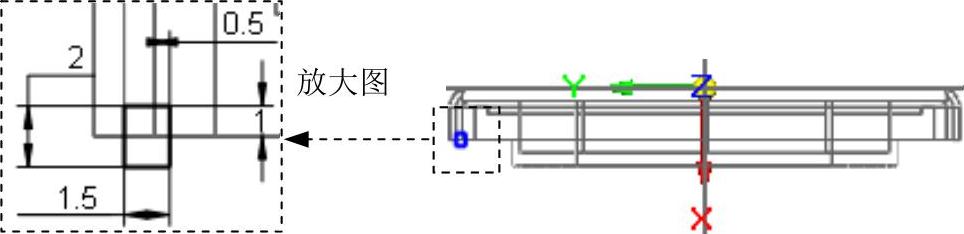

图14.7.21 草图1

Step12.创建图14.7.22所示的除料扫掠特征。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义除料扫掠类型。在“除料扫掠”对话框的区域中选中单选项，其他参数接受系统默认设置值，单击按钮。

（3）定义扫掠轨迹。在该命令条中选择选项，选取图14.7.23所示的边线作为扫掠轨迹曲线，然后右击。

（4）定义扫掠截面。选择草图1作为扫掠截面。

（5）单击“除料扫掠”命令条中的按钮，再单击按钮；单击按钮，完成除料扫掠特征的创建。

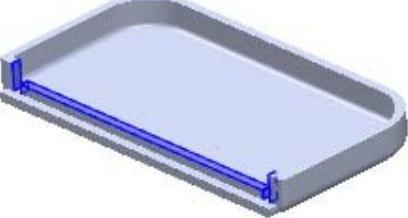

图14.7.22 除料扫掠特征

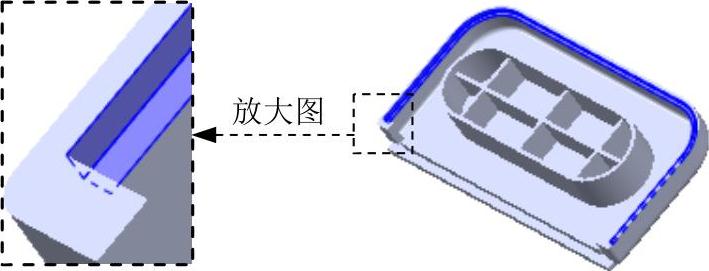

图14.7.23 扫掠轨迹

Step13.创建图14.7.24所示的拉伸特征4。在区域中单击按钮，选取图14.7.25所示的模型表面作为草图平面，进入草绘环境；绘制图14.7.26所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入3，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图14.7.24 拉伸特征4

图14.7.25 草图平面

图14.7.26 截面草图

Step14.创建图14.7.27所示的倒圆特征3。选取图14.7.27a所示的模型边线为倒圆的对象，倒圆半径值为0.5。

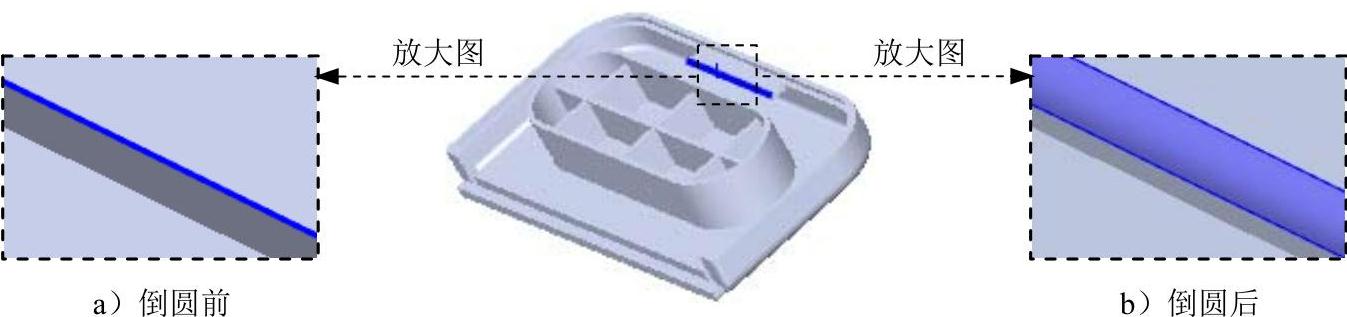

图14.7.27 倒圆特征3

Step15.保存并关闭模型。
