如何创建连接器：图解步骤详解

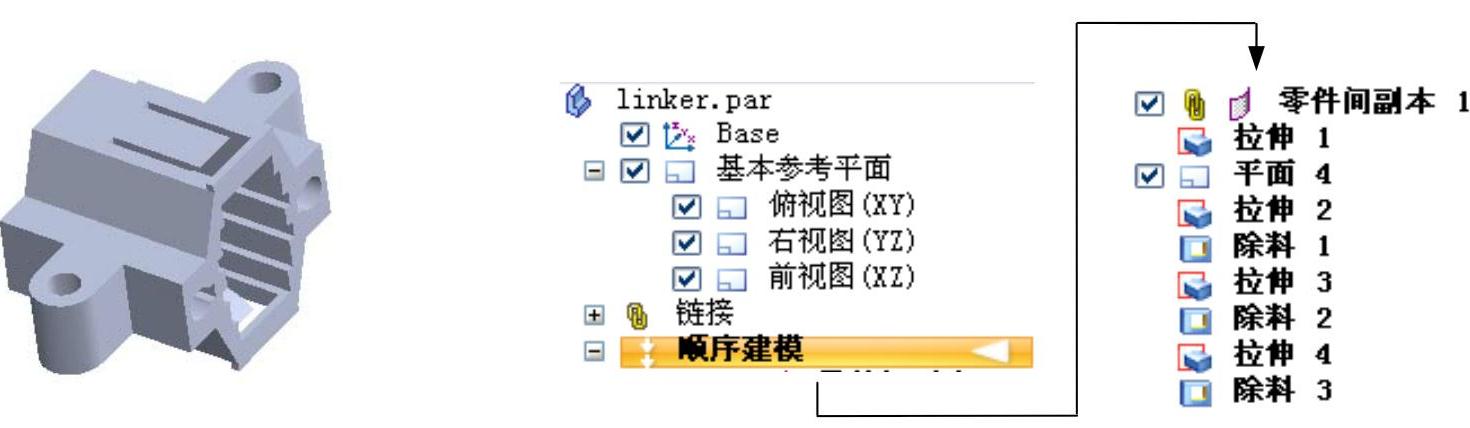

下面讲解连接器的创建过程。零件模型及路径查找器如图16.11.1所示。

图16.11.1 零件模型及路径查找器

Step1.在装配体中建立连接器linker。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为linker，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取lampshade_back零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取图16.11.2所示的模型表面，单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

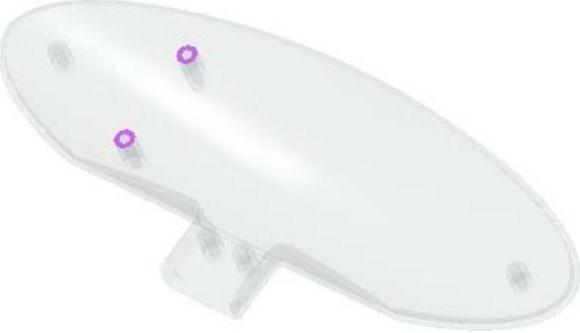

图16.11.2 零件间复制1

Step3.创建图16.11.3所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图16.11.4所示的面作为草图平面，进入草绘环境，绘制图16.11.5所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入10，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

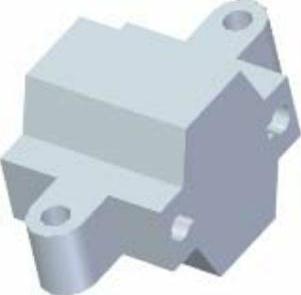

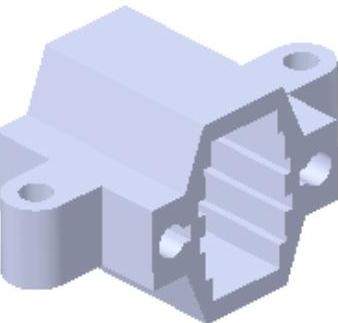

图16.11.3 拉伸特征1

图16.11.4 草图平面

图16.11.5 截面草图

Step4.创建图16.11.6所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取右视图（YZ）平面作为参考平面。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值为48，偏移方向沿X轴正方向。

（4）在绘图区域单击完成平面4的创建。

Step5.创建图16.11.7所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取平面4作为草图平面，进入草绘环境，绘制图16.11.8所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入25，并按Enter键，拉伸方向沿X轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

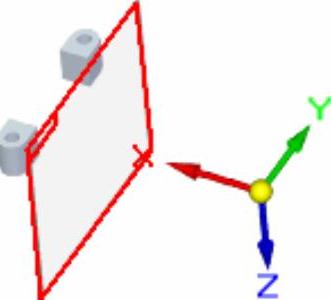

图16.11.6 平面4

图16.11.7 拉伸特征2

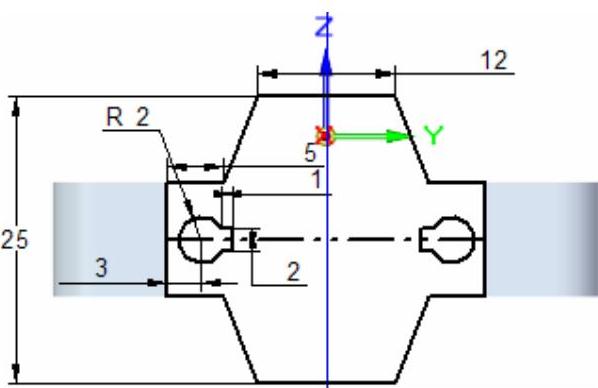

图16.11.8 截面草图

Step6.创建图16.11.9所示的除料特征1。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取平面4作为草图平面，进入草图环境，绘制图16.11.10所示的截面草图。

（3）定义除料属性。在“除料”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入25，并按Enter键，拉伸方向沿X轴正方向。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。(https://www.daowen.com)

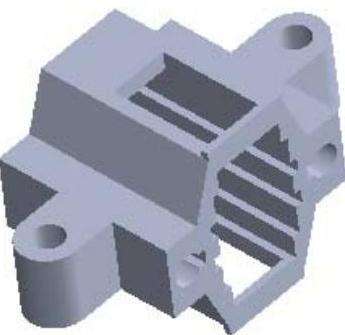

图16.11.9 除料特征1

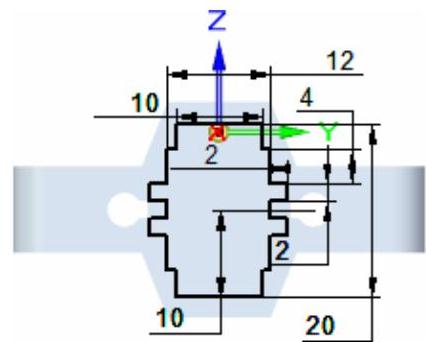

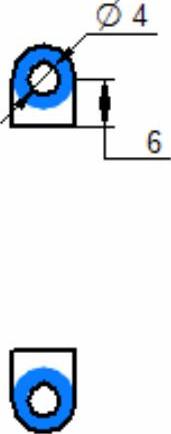

图16.11.10 截面草图

Step7.创建图16.11.11所示的拉伸特征3。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取平面4作为草图平面，进入草绘环境，绘制图16.11.12所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入1.0，并按Enter键，拉伸方向沿X轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图16.11.11 拉伸特征3

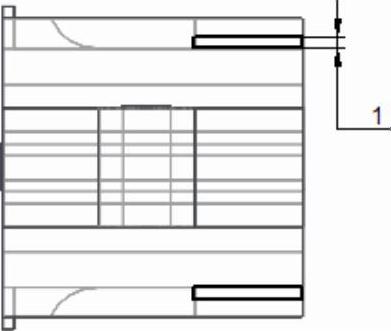

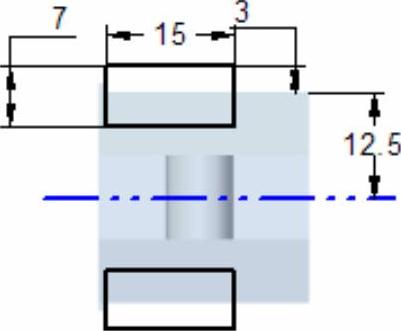

图16.11.12 截面草图

Step8.创建图16.11.13所示的除料特征2。

（1）选择命令。在区域中选择命令。

（2）定义特征的横断面草图。选取前视图（XZ）平面作为草图平面，进入草图环境，绘制图16.11.14所示的截面草图。

（3）定义除料属性。在“除料”命令条中单击按钮，确认按钮被按下，在下拉列表中输入8.0，并按Enter键,在图形区空白区域单击。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

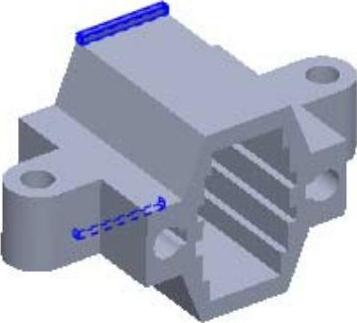

图16.11.13 除料特征2

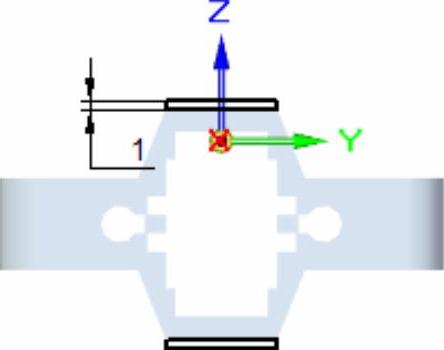

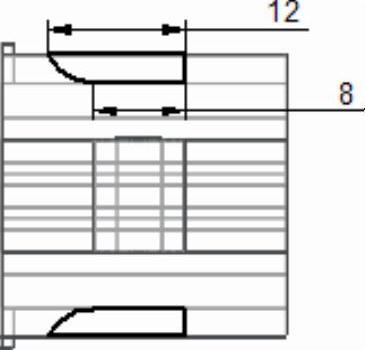

图16.11.14 截面草图

Step9.创建图16.11.15所示的拉伸特征4。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图16.11.16所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入6.0，并按Enter键,在图形区空白区域单击。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

Step10.创建图16.11.17所示的除料特征3。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草图环境，绘制图16.11.18所示的截面草图。

（3）定义除料属性。在“除料”命令条中单击按钮，确认按钮被按下，在下拉列表中输入3.0，并按Enter键,。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

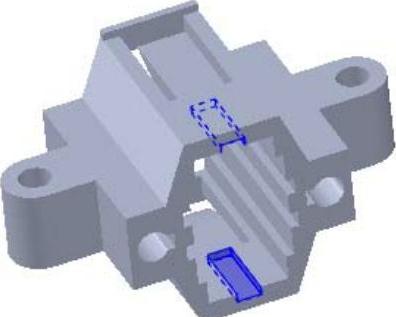

图16.11.15 拉伸特征4

图16.11.16 截面草图

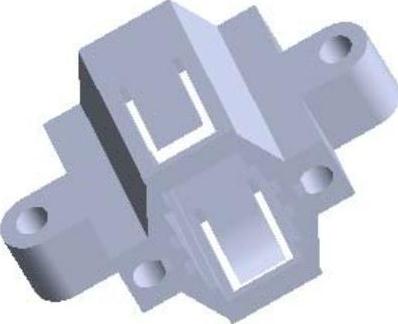

图16.11.17 除料特征3

图16.11.18 截面草图

Step11.保存并关闭模型文件。
