如何使用主分型面创建上下模体积腔？

Step1.选择功能选项卡区域中的按钮命令。

Step2.在系统弹出的菜单中，依次选择命令。此时系统弹出“分割”对话框和“搜索工具”对话框。

Step3.在系统弹出的“搜索工具”对话框中单击列表中的体积块，然后单击按钮，将其加入到列表中，再单击按钮。

Step4.用“列表选取”的方法选取分型面。

（1）在系统的提示下，先将鼠标指针移至模型中主分型面的位置右击，从弹出的快捷菜单中选取命令。

（2）在系统弹出的“从列表中拾取”对话框中单击列表中的分型面，然后单击按钮。

（3）单击“选择”对话框中的按钮。

Step5.单击“分割”信息对话框中的按钮。(https://www.daowen.com)

Step6.此时，系统弹出“属性”对话框，同时BODY_VOL体积块的外面变亮，在该对话框中单击按钮，着色后的模型如图5.3.22所示，然后在对话框中输入名称upper_vol，单击按钮。

Step7.此时，系统弹出“属性”对话框，同时BODY_VOL体积块的里面部分变亮，在该对话框中单击按钮，着色后的模型如图5.3.23所示，然后在对话框中输入名称lower_vol，单击按钮。

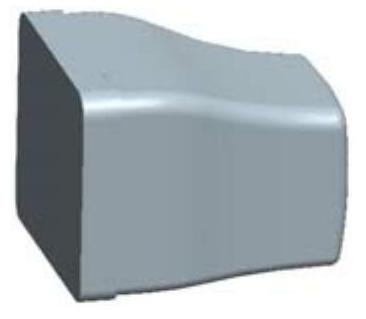

图5.3.22 着色后的上模体积块

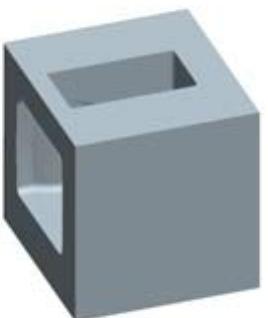

图5.3.23 着色后的下模体积块
