1.焊接式端直通管接头
焊接式端直通管接头结构图如图7-18 所示。
图7-18 焊接式端直通管接头结构图
焊接式端直通管接头的标记示例如下。
管子外径D0为18 mm，螺纹M22×1.5 的焊接式端直通管接头标记为：管接头18/M22×1.5 JB/T 966—2005。
焊接式端直通管接头尺寸如表7-18 所示。
表7-18 焊接式端直通管接头尺寸
2.焊接式直通管接头
焊接式直通管接头结构图如图7-19 所示。
图7-19 焊接式直通管接头结构图
焊接式直通管接头的标记示例如下。
管子外径D0=28 mm 的焊接式直通管接头标记为：管接头28 JB/T 966—2005。
焊接式直通管接头的尺寸如表7-19 所示。

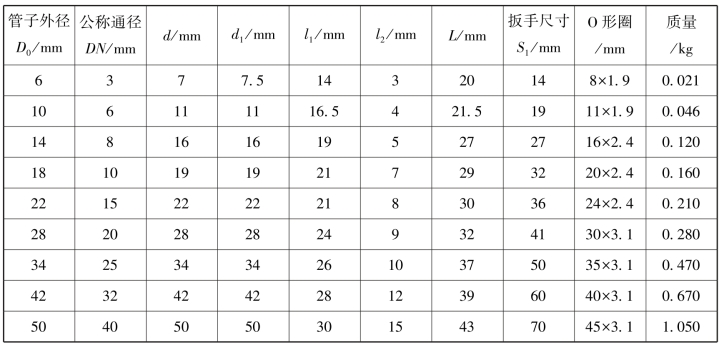

表7-19 焊接式直通管接头的尺寸
注：应用无缝钢管的材料为15 钢、20 钢，精度为普通级。
3.焊接式分管管接头
焊接式分管管接头结构图如图7-120 所示。
图7-20 焊接式分管管接头结构图
焊接式分管管接头的标记示例如下。
管子外径D0=28 mm 的焊接式分管管接头标记为：管接头28 JB/T 977—1977。
焊接式分管管接头尺寸如表7-20 所示。
表7-20 焊接式分管管接头尺寸
注：应用无缝钢管的材料为15 钢、20 钢，精度为普通级
4.焊接式直通管接头
焊接式直通管接头分为焊接式直角管接头、焊接式三通管接头、焊接式四通管接头，其结构图如图7-21 所示。

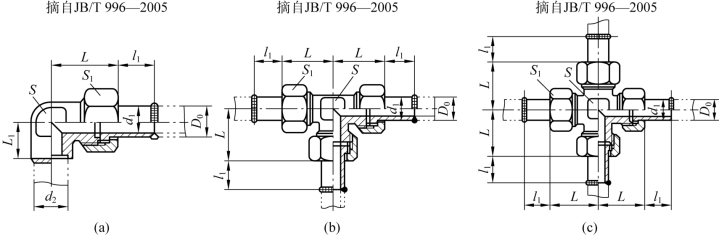

图7-21 焊接式直通管接头结构图
（a）焊接式直角管接头；（b）焊接式三通管接头；（c）焊接式四通管接头
焊接式直通管接头的标记示例如下。
管子外径D0=28 mm 的焊接式直通管接头标记为：管接头28 JB/T 971—1977。
焊接式直通管接头尺寸如表7-21 所示。

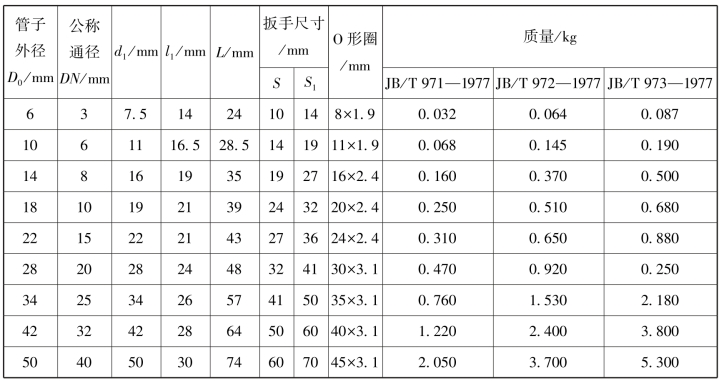

表7-21 焊接式直通管接头尺寸
注：应用无缝钢管的材料为15 钢、20 钢，精度为普通级。
5.焊接式过板管接头
焊接式过板管接头分为焊接式过板直通管接头和焊接式过板直角管接头，其结构图如图7-22 所示。

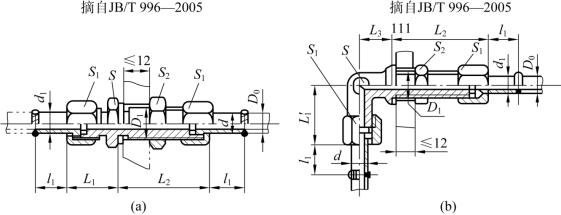

图7-22 焊接式过板管接头结构图
（a）焊接式过板直通管接头；（b）焊接式过板直角管接头
焊接式过板管接头的标记示例如下。
管子外径D0=28 mm 的焊接式过板管接头标记为：管接头28 JB/T 974—1977。
焊接式过板管接头尺寸如表7-22 所示。(https://www.daowen.com)

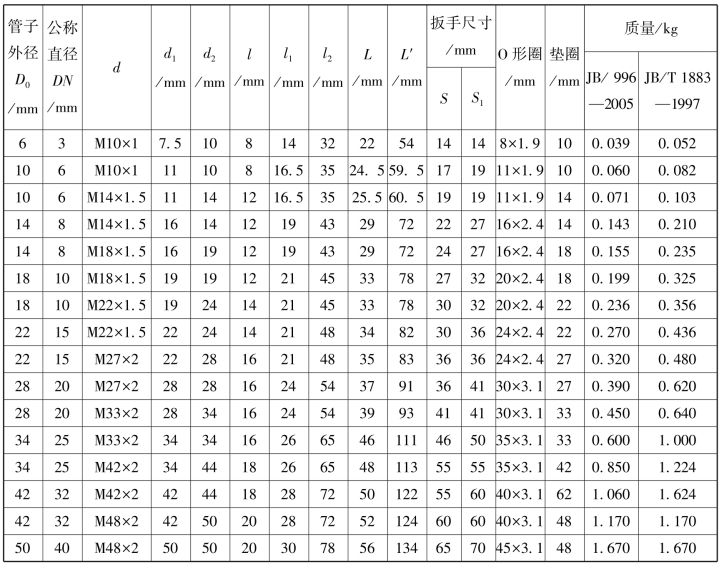

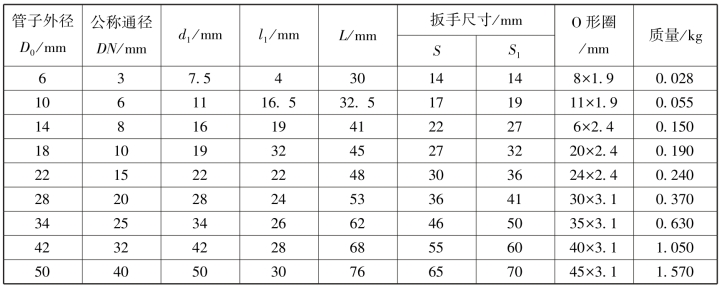

表7-22 焊接式过板管接头尺寸
注：（1）对于过板部无密封要求时JB/T 996—2005 可省略； （2）应用无缝钢管的材料为15 钢、20 钢，精度为普通级； （3）括号中的值是JB/T 996—2005 中的S； （4）过板管接头主要用于管路过多成排的布置，可以把管子固定在支架上，或用于密封容器外的管路连接，用这种管接头，管子通过箱壁时，既能保持箱内密封，又能使管接头得到固定。
6.焊接式铰接管接头
焊接式铰接管接头结构图如图7-23 所示。

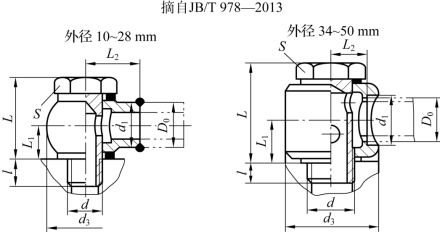

图7-23 焊接式铰接管接头结构图
焊接式铰接管接头的标记示例如下。
管子外径D0=28 mm 的焊接式铰接管接头标记为：管接头28 JB/T 978—2013。
焊接式铰接管接头尺寸如表7-23 所示。

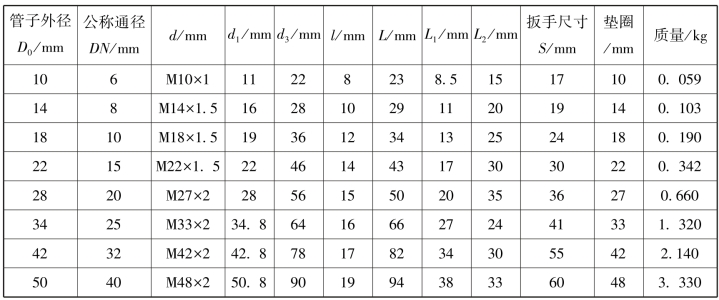

表7-23 焊接式铰接管接头尺寸
注：应用无缝钢管的材料为15 钢、20 钢，精度为普通级。
7.焊接式端直通锥螺纹管接头
焊接式端直通锥螺纹管接头分为焊接式端直通螺纹管接头和焊接式端直通锥螺纹长管接头两种。
焊接式端直通锥螺纹管接头结构图如图7-24 所示。

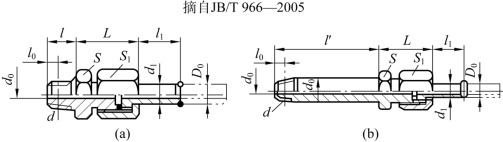

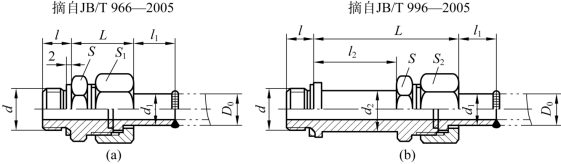

图7-24 焊接式端直通锥螺纹管接头
（a）焊接式端直通螺纹管接头；（b）焊接式端直通锥螺纹长管接头
焊接式端直通锥螺纹管接头的标记示例如下。
管子外径D0=28 mm 的焊接式端直通锥螺纹A型管接头标记为：管接头28A。
管子外径D0=28 mm 的焊接式端直通锥螺纹B型长管接头标记为：管接头28B。
焊接式端直通锥螺纹管接头尺寸如表7-24 所示。

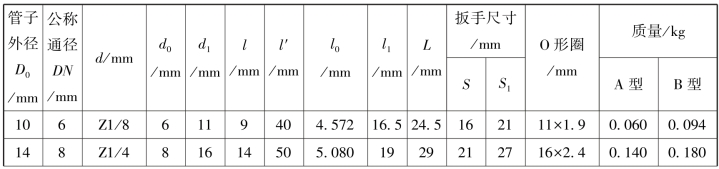

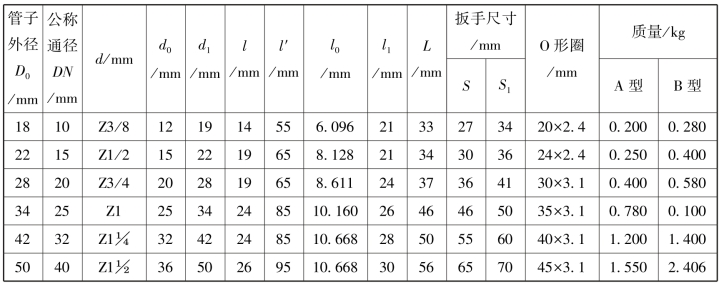

表7-24 焊接式端直通锥螺纹管接头尺寸
续表
注：（1）公称压力可用至20 MPa；（2）应用无缝钢管的材料为15 钢、20 钢，精度为普通级。
8.直角焊接接管
直角焊接接管结构图如图7-25 所示。

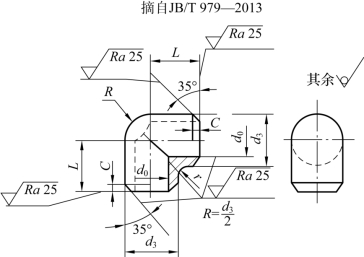

图7-25 直角焊接接管结构图
直角焊接接管的标记示例如下。
管子外径D0=28 mm 的直角焊接接管标记为：接管28 JB/T 979—2013。
直角焊接接管的尺寸如表7-25 所示。
表7-25 直角焊接接管的尺寸
续表
9.焊接式管接头接管
焊接式管接头接管结构图如图7-26 所示。
图7-26 焊接式管接头接管结构图
焊接式管接头接管的标记示例如下。
管子外径D0=28 mm 的焊接式管接头接管标记为：接管28 JB/T 966—2005。
焊接式管接头接管尺寸如表7-26 所示。

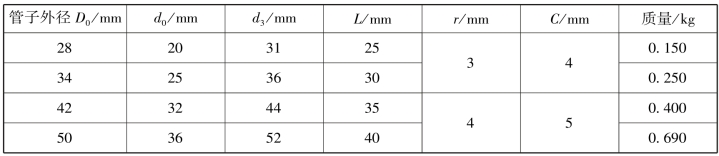

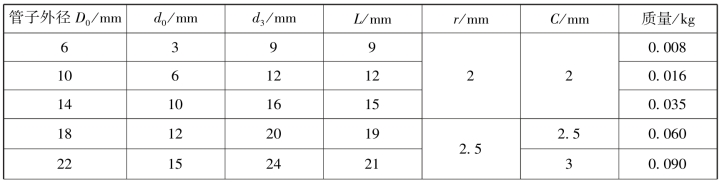

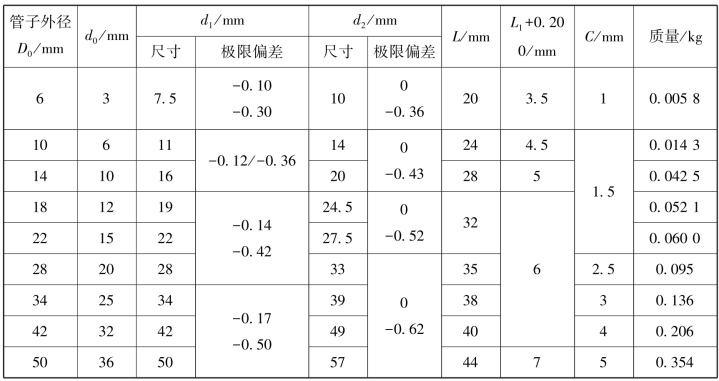

表7-26 焊接式管接头接管尺寸
