FX2NPLC的技术特点及指标分析

FX_2N PLC具有以下技术特点：

●FX_2N PLC采用一体化箱体结构，其基本单元将CPU、存储器、输入/输出接口及电源等都集成在一个模块内，结构紧凑，体积小巧，成本低，安装方便。

●FX_2N是FX系列中功能最强、运行速度最快的PLC。FX_2N基本指令执行时间仅需0.08µs，超过了许多大、中型PLC。

●FX_2N的用户存储器容量可扩展到16KB，其I/O点数最大可扩展到256点。

●FX_2N有多种特殊功能模块，如：模拟量输入/输出模块、高速计数器模块、脉冲输出模块、位置控制模块、RS-232C/RS-422/RS-485串行通信模块或功能扩展板、模拟定时器扩展板等。

●FX_2N有3000多点辅助继电器、1000点状态继电器、200多点定时器、200点16位加计数器、35点32位加/减计数器、8000多点16位数据寄存器、128点跳步指针、15点中断指针。

●FX_2N有128种功能指令，具有中断输入处理、修改输入滤波器常数、数学运算、浮点数运算、数据检索、数据排序、PID运算、开平方、三角函数运算、脉冲输出、脉宽调制、串行数据传送、校验码、比较触点等功能指令。

●FX_2N还有矩阵输入、10键输入、16键输入、数字开关、方向开关、7段显示器扫描显示等方便指令。

FX_2N的技术指标包括一般技术指标、电源技术指标、输入技术指标、输出技术指标和性能技术指标等等。下面以表格的形式介绍，各项性能指标见表2-4～表2-6所示。

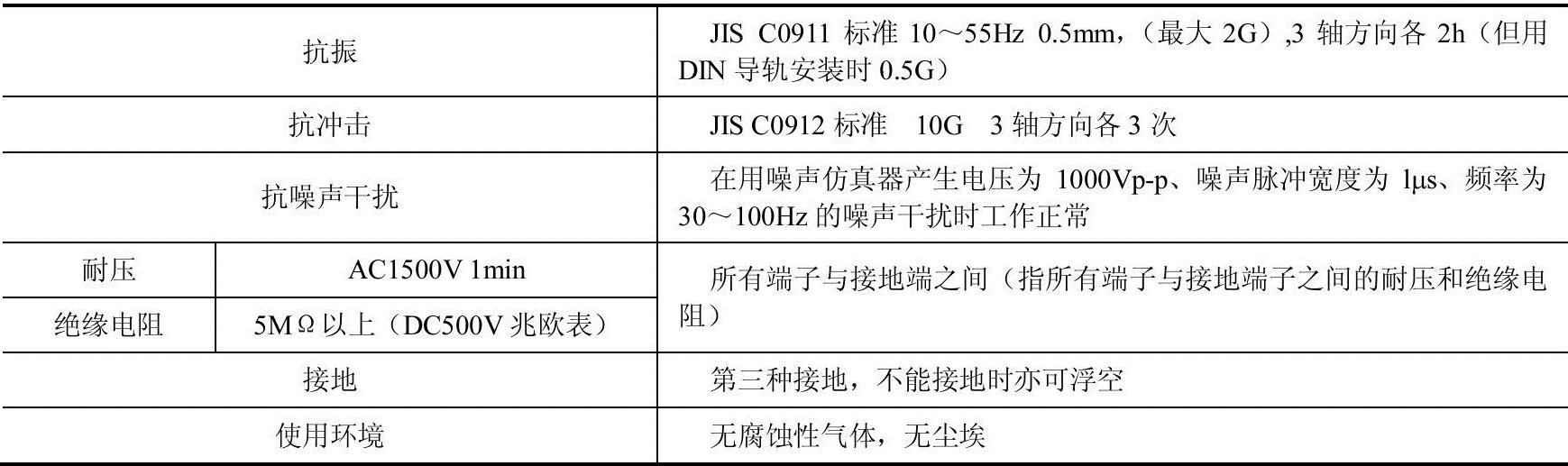

表2-4 一般技术指标(https://www.daowen.com)

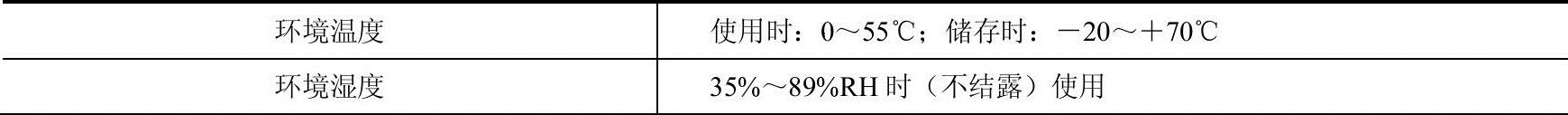

（续）

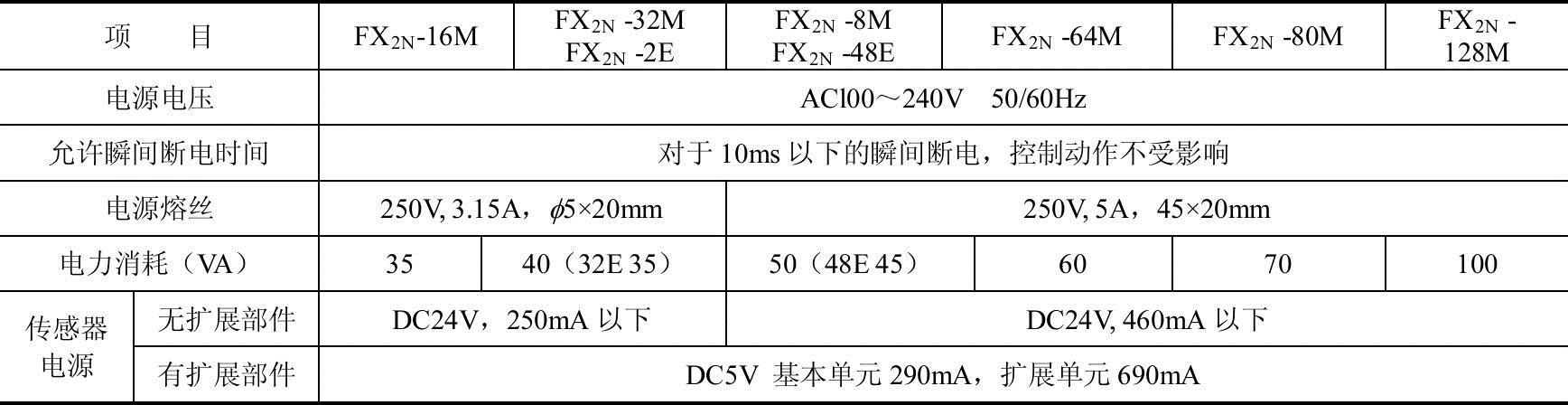

表2-5 FX_2N电源技术指标

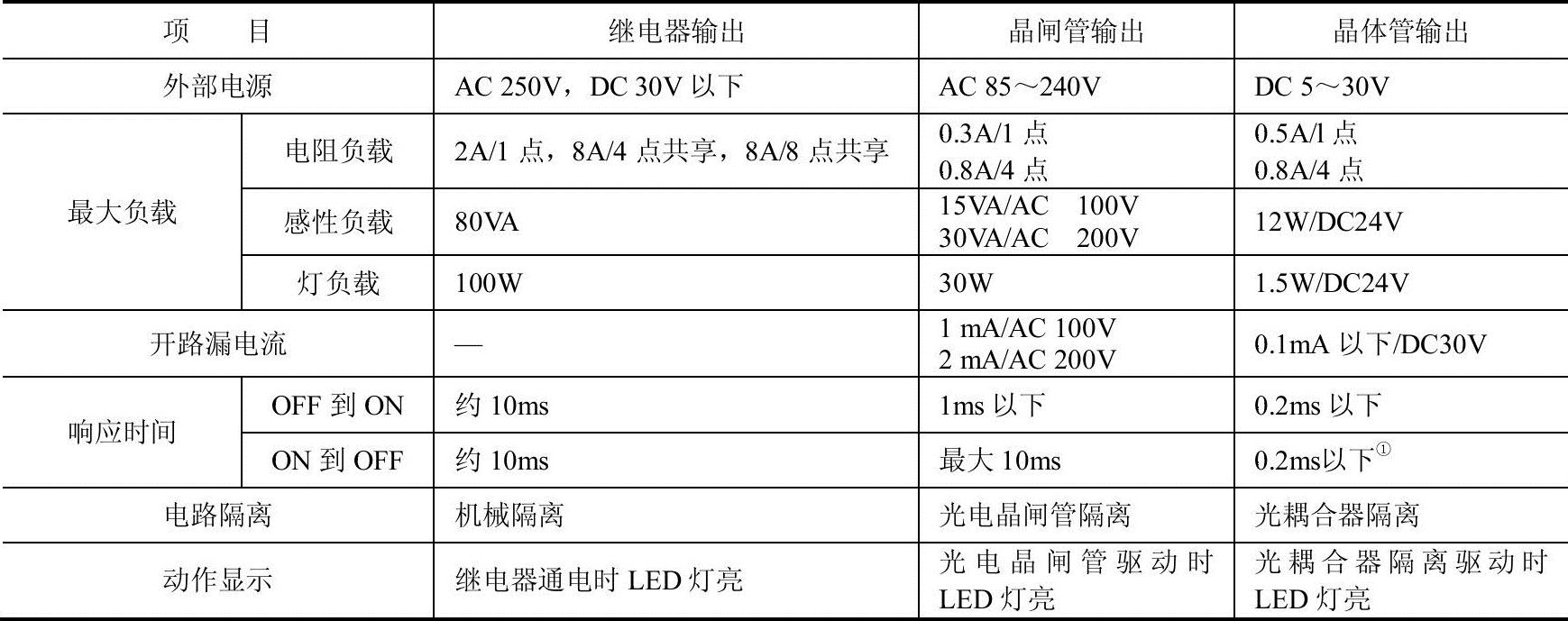

表2-6 FX_2N输出技术指标

①响应时间0.2ms是在条件为24V/200mA时，实际所需时间为电路切断负载电流到电流为0的时间，可用并接续流二极管的方法改善响应时间。大电流时为0.4mA以下。
